Żeński kątowe
M12, 8-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 295 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 55 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kątowe M12 żeńskie 8-pinowe z kablem 20 m – 7000-17061-2952000
Złącze kątowe M12 żeńskie 8-pinowe to profesjonalny komponent, przeznaczony do realizacji niezawodnych połączeń w automatyce przemysłowej, systemach czujnikowych oraz aplikacjach sterujących. Wyposażone w przewód o długości 20 metrów i kątowe wyprowadzenie kabla, zapewnia wygodę montażu nawet w trudno dostępnych miejscach oraz na liniach produkcyjnych wymagających gięcia i adaptacji przewodów.
Konstrukcja odporna na warunki przemysłowe – M12 IP65/66K/67
Obudowa złącza wykonana została z wysokiej jakości tworzywa sztucznego PUR, które wykazuje dobrą odporność chemiczną, na oleje i inne typowe media występujące w środowisku przemysłowym. Stopień ochrony IP65, IP66K oraz IP67 umożliwia stosowanie złącza w miejscach narażonych na pył, kurz, wodę oraz zachlapania pod ciśnieniem, co wpływa na wysoką niezawodność komponentu podczas pracy w trudnych warunkach.
M12 8-pin – szerokie możliwości zastosowania
- Automatyka przemysłowa – transmisja sygnałów w sterownikach PLC i czujnikach
- Budowa maszyn – zasilanie i sygnalizacja dla urządzeń oraz modułów produkcyjnych
- Robotyka – elastyczne prowadzenie przewodów i połączenie elementów ruchomych
- Systemy transportowe – niezawodne połączenie sygnałów sterujących i bezpieczeństwa
Kodowanie typu A oraz uniwersalny gwint M12 x 1 zapewniają kompatybilność z większością urządzeń automatyki dostępnych na rynku.
Solidność wykonania i elastyczność pracy
- Docisk śrubowy z powłoką niklowaną, zapewniający trwałe i pewne połączenie
- Wytrzymała konstrukcja przewodu – odporna na zgięcia, skręcanie i cykle ruchu (PUR, twardość płaszcza 90 ± 5 Shore A)
- Bezpieczny przewód bezołowiowy, bezhalogenowy oraz wolny od FCKW i silikonu

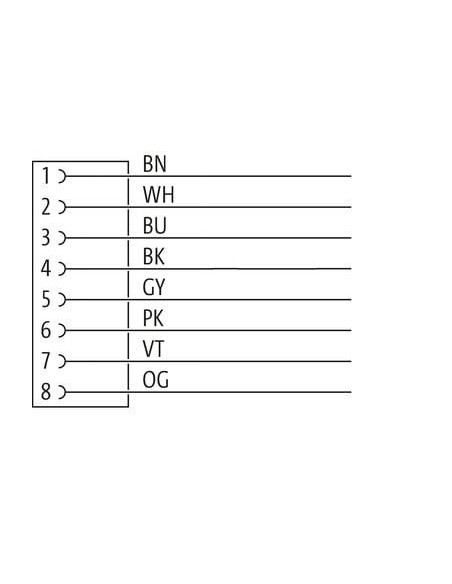

- 8 żył oznaczonych kolorystycznie: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY), różowy (PK), fioletowy (VT), pomarańczowy (OG)
Wysoka jakość użytych materiałów oraz precyzyjne wykonanie redukują ryzyko awarii i utraty sygnału, nawet przy wieloletniej eksploatacji w najbardziej wymagających aplikacjach przemysłowych.
Parametry użytkowe i eksploatacyjne
- Temperatura pracy: -40°C do +90°C (kabel), -25°C do +85°C (złącze)
- Maksymalne napięcie pracy: 30 V AC/DC (złącze), 300 V AC (kabel)
- Prąd znamionowy: do 3 A na każdą żyłę
- Konstrukcja przewodu: skrętka miedziana klasy 6, 32 druty o średnicy 0,1 mm, przekrój 0,25 mm²
Złącze M12 kątowe żeńskie 8-pin ze swobodnym końcem kabla polecane jest wszędzie tam, gdzie wymagana jest pewność i odporność połączeń przy zachowaniu wysokich standardów bezpieczeństwa oraz jakości (zgodność z DIN EN 61076-2-101).
Wygoda instalacji i uniwersalność zastosowań
- Łatwy montaż dzięki radełkowanej nakrętce i czytelnemu kodowaniu końcówek
- Swobodny koniec kabla umożliwia indywidualne podłączenie do terminali, listw czy rozdzielnic
- Możliwość zamówienia innych długości przewodu na życzenie
Złącze M12 kątowe żeńskie spełni oczekiwania zarówno w nowych konstrukcjach, jak i podczas modernizacji istniejących instalacji przemysłowych, automatyki oraz systemów sterowania.
