Żeński proste
M12, 12-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

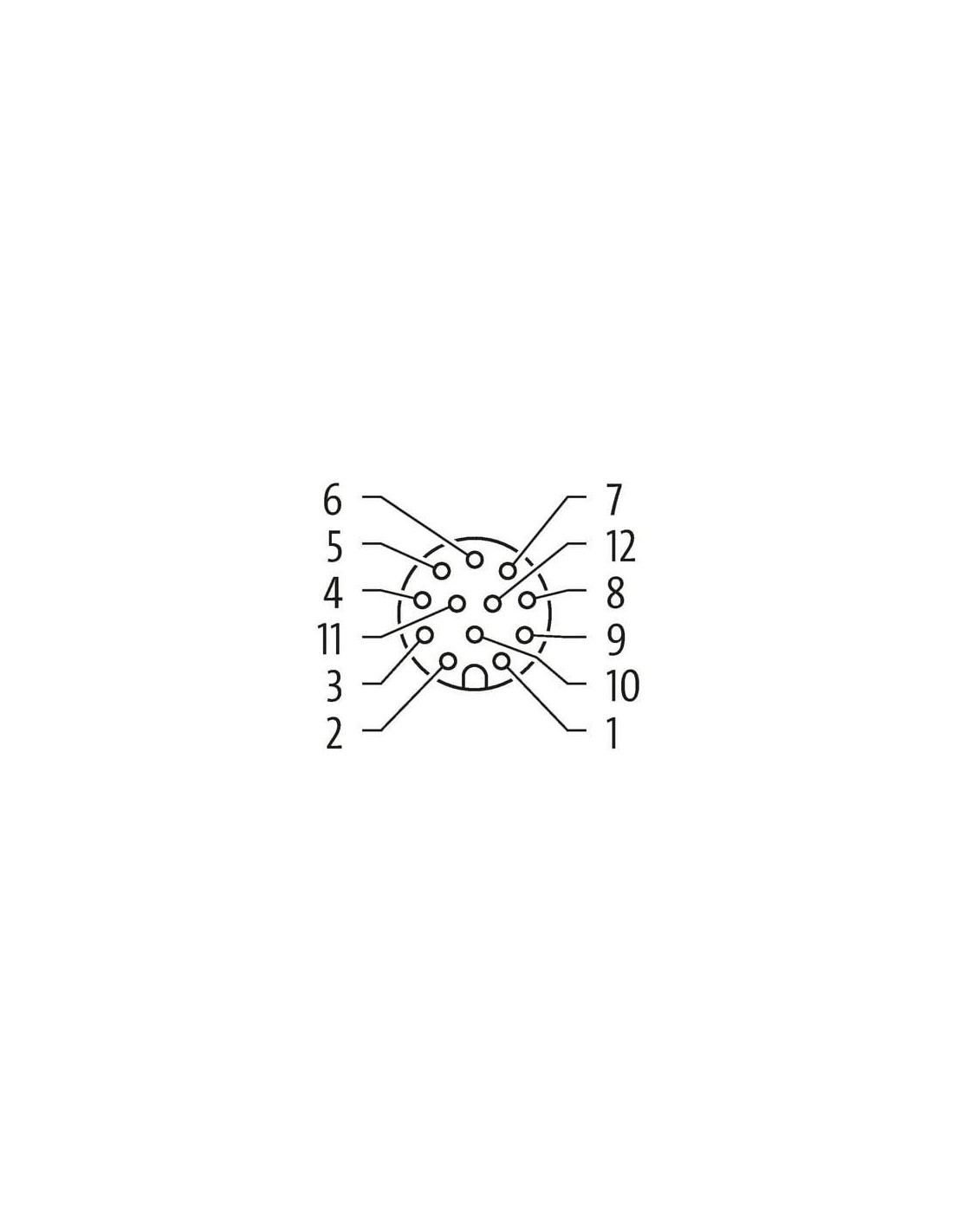

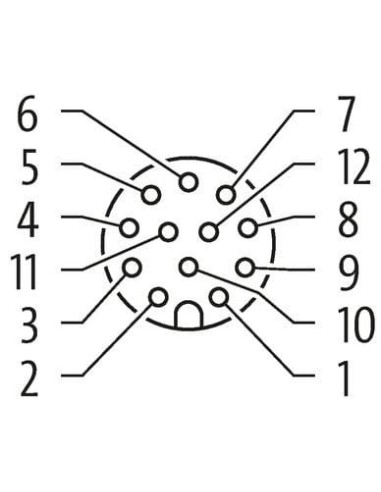

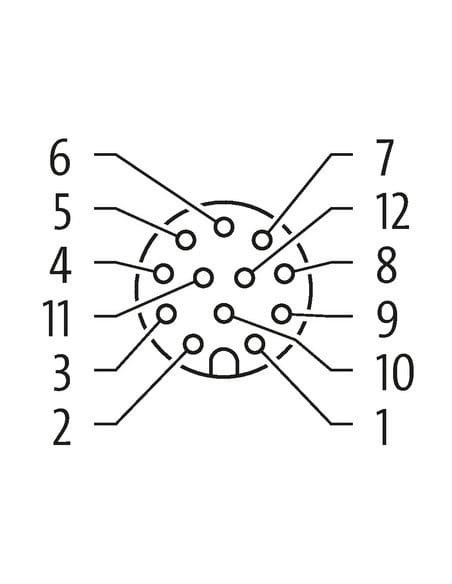

| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

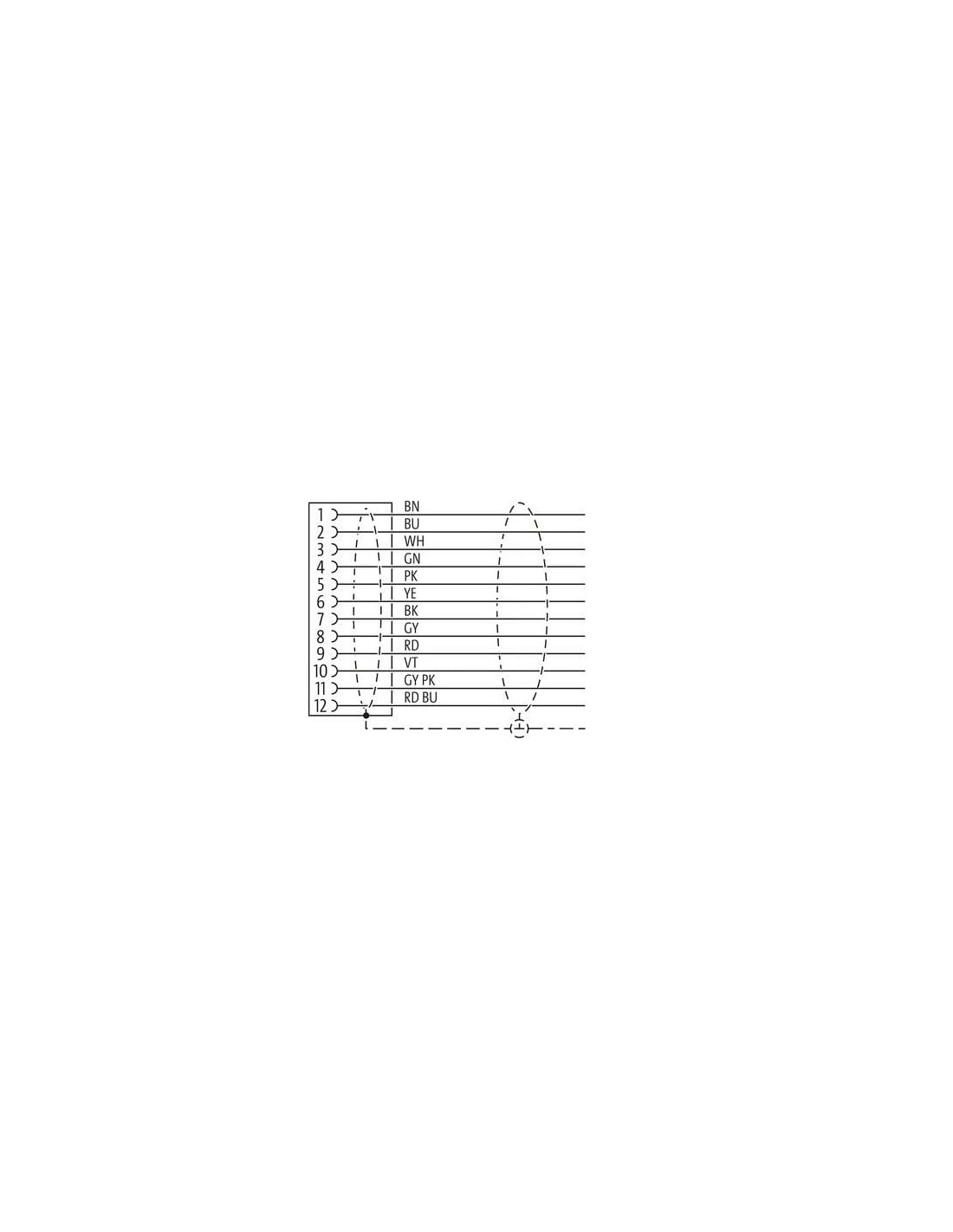

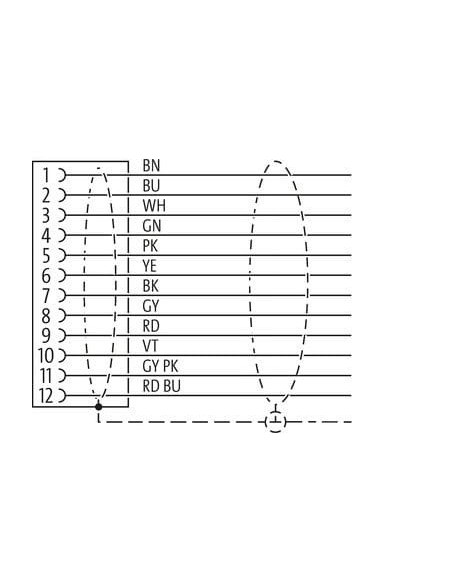

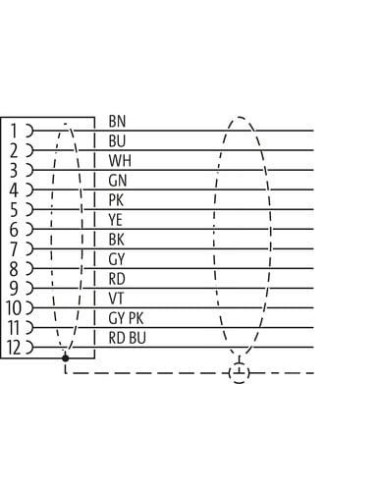

| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, , czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski |
General data | Cable
| Identyfikacja przewodu | 706 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, , czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 138 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z kablem 2 m – 12 pinów | 7000-19341-7060200
Konektor M12 żeński prosty z kablem o długości 2 metrów to wysokiej jakości komponent, przeznaczony do wymagających zastosowań przemysłowych i automatyki. To złącze o 12 pinach zapewnia bezpieczne połączenia sygnałowe i zasilające w środowiskach wymagających niezawodności oraz odporności na czynniki zewnętrzne.
Zastosowania i możliwości wykorzystania złącza M12 12-pin
Złącze M12 żeńskie proste stosuje się w systemach automatyki przemysłowej, liniach produkcyjnych, maszynach, urządzeniach pomiarowych, czujnikach oraz sterownikach PLC. Szerokie możliwości aplikacji sprawiają, że produkt doskonale sprawdza się także w zastosowaniach mobilnych, systemach transportu oraz w przemyśle spożywczym, motoryzacyjnym i opakowaniowym.
- Odporność na chemikalia i oleje – dzięki powłoce PUR złącze nadaje się do pracy w agresywnym środowisku przemysłowym.
- Wysoka klasa szczelności (IP65, IP66K, IP67) – ochrona przed pyłem i wodą podczas prawidłowego montażu.
- Ekranowany przewód – zwiększona odporność na zakłócenia elektromagnetyczne.
- Szybki i prosty montaż – typ montażu przykręcany, stabilizacja mechaniczna oraz oznaczenie klucza SW13.
- Szeroki zakres temperatur pracy od -25°C do +85°C (stała instalacja kabla nawet do -40°C).
- 12 pozłacanych pinów – pewność niezawodnej transmisji sygnałów oraz zasilania, nawet w trudnych warunkach.
Zalety konektora M12 żeńskiego z wolnym końcem kabla
Produkt charakteryzuje się wysoką trwałością mechaniczną, elastycznością kabla oraz odpornością na drgania i wstrząsy. Wytrzymała konstrukcja ze zintegrowanym ekranowaniem oraz uszczelnieniem FKM chroni połączenia przed czynnikami zewnętrznymi.
- Możliwość przygotowania innych długości kabli na zamówienie.
- Wygodne rozpoznanie przewodów dzięki czytelnej kolorystyce żył.
- Bezhalogenowa, bezołowiowa i odporna na promieniowanie UV izolacja.
Typowe zastosowania konektora M12 12-pin
Kompatybilność ze standardem DIN EN 61076-2-101 (M12) sprawia, że złącze jest uniwersalne i dopasowane do większości systemów automatyki przemysłowej. Może być wykorzystywane do podłączania czujników wieloprzewodowych, siłowników, paneli operatorskich, modułów we/wy, rozdzielni oraz innych elementów wymagających stabilnych, wielopinowych połączeń.
Cechy konstrukcyjne i bezpieczeństwo użytkowania
Obudowa z tworzywa sztucznego o wysokiej odporności chemicznej, cynkowa powłoka złącza śrubowego oraz pozłacane styki zapewniają doskonałą ochronę połączeń. Dzięki zastosowaniu materiałów zgodnych ze standardami norm (IEC, VDE), przewód nie zawiera szkodliwych związków, a sama instalacja gwarantuje zwiększoną żywotność oraz pewność działania nawet w aplikacjach o wysokiej dynamice.
Dlaczego warto wybrać konektor M12 żeński prosty 7000-19341-7060200?
- Uniwersalność: zgodność z międzynarodowymi standardami M12 oraz szerokie spektrum zastosowań.
- Bezpieczeństwo: wysoka szczelność, odporność mechaniczna i chemiczna.
- Długa żywotność: wysokiej klasy materiały, ochrona przed korozją i zakłóceniami EMI.
- Łatwość montażu: prosta identyfikacja przewodów, szybki montaż oraz stabilność mechaniczna.
Konektor M12 żeński prosty z kablem 2 m, 12 pinów, kod: 7000-19341-7060200 to niezawodne rozwiązanie, które umożliwia szybkie, bezpieczne oraz odporne na warunki zewnętrzne połączenia w nowoczesnych systemach automatyki i przemysłu.
