F&B-Steel
Męski prosty
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

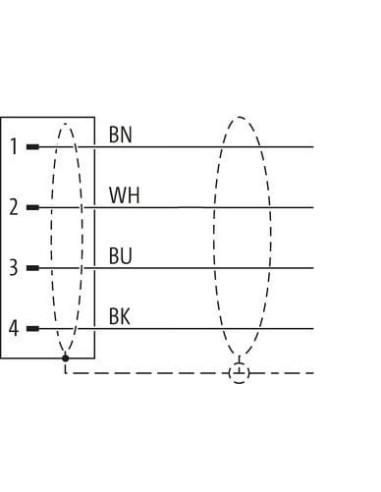

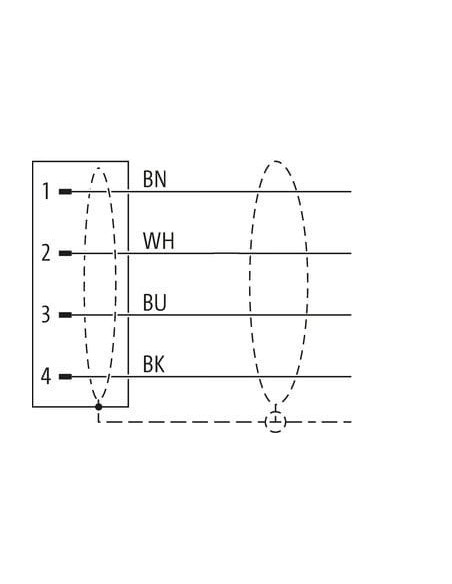

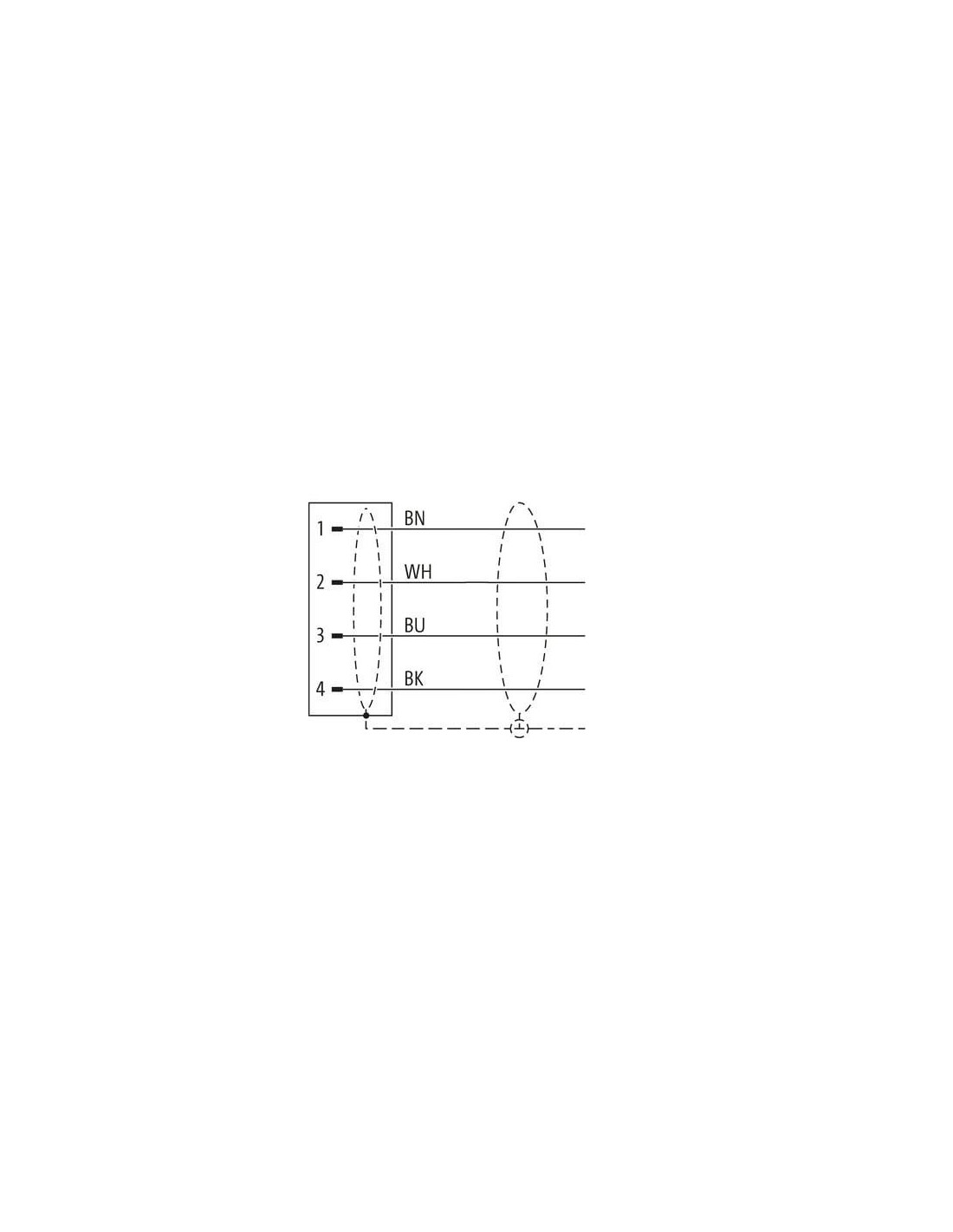

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

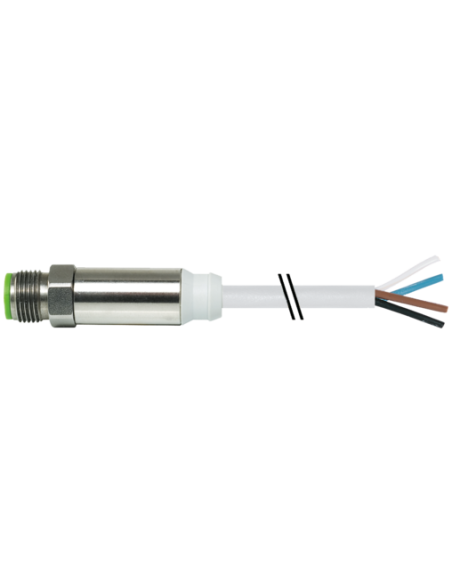

Konektor M12-Steel 4-pinowy z przewodem 3 m – wytrzymałe i bezpieczne połączenie przemysłowe
Konektor M12-Steel, 7044-12021-2140300 to niezawodne złącze przemysłowe, przeznaczone do zastosowań w trudnych warunkach otoczenia, gdzie wymagana jest wysoka odporność na działanie czynników zewnętrznych oraz bezpieczeństwo połączenia. Wersja męska, prosta z czterema pozłacanymi pinami oraz specjalną opaską kodującą A, gwarantuje pewne i jednoznaczne podłączenie.
Główne cechy konektora M12 ze stali szlachetnej – idealne rozwiązanie do automatyki i przemysłu spożywczego
- Obudowa wykonana ze stali nierdzewnej 1.4404 (V4A) – charakteryzuje się wysoką odpornością na korozję, detergenty oraz środki myjące stosowane w przemyśle spożywczym i chemicznym.
- Wysoki stopień ochrony IP68 / IP69K – zabezpiecza przed zalaniem, wodą pod ciśnieniem oraz pyłem, co umożliwia pracę w wymagających środowiskach produkcyjnych.
- Kabel PVC o długości 3 m – elastyczny, wytrzymały na zginanie, bezpieczny dzięki zastosowaniu materiałów niezawierających ołowiu, kadmu, FCKW oraz silikonu.
- Precyzyjne oznaczenie przewodów – ułatwia podłączenie oraz serwisowanie aplikacji.
- Zabezpieczenie przeciwwstrząsowe – możliwość stosowania w aplikacjach narażonych na drgania oraz dynamiczne obciążenia.
- Szeroki zakres temperatur pracy – od -40°C do 85°C, co zapewnia uniwersalność zastosowania w różnorodnych warunkach klimatycznych.
Zastosowania i możliwości wykorzystania złącza M12 4-pin
M12-Steel 4-pinowy sprawdzi się w aplikacjach automatyki przemysłowej, takich jak instalacje maszyn, systemy czujników, układy komunikacji oraz wszędzie tam, gdzie istotne są wysoki standard higieniczny i odporność na czynniki agresywne.
- Przemysł spożywczy – odporność na środki myjące oraz intensywne czyszczenie.
- Automatyka przemysłowa – niezawodne połączenia sygnałowe i zasilające w maszynach oraz liniach produkcyjnych.
- Maszyny pakujące i rozlewnicze – hermetyczne połączenia wymagane przez normy higieniczne.
- Aplikacje zewnętrzne – odporność na wodę, pył i promieniowanie UV.
Dlaczego warto wybrać konektor prosty M12 4-pin?
Połączenie wytrzymałej konstrukcji ze stali nierdzewnej z elastycznym kablem zapewnia trwałość i bezpieczeństwo transmisji sygnału oraz zasilania nawet w ekstremalnych warunkach. Złącze to spełnia normy dotyczące bezpieczeństwa elektrycznego oraz stopnia ochrony, co czyni je uniwersalnym rozwiązaniem do szerokiego spektrum profesjonalnych zastosowań.
Precyzyjna konstrukcja, bezpieczeństwo użytkowania oraz wytrzymałość gwarantują stabilność instalacji przez wiele lat użytkowania, również w wymagającym środowisku przemysłowym.
