Męski prosty
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

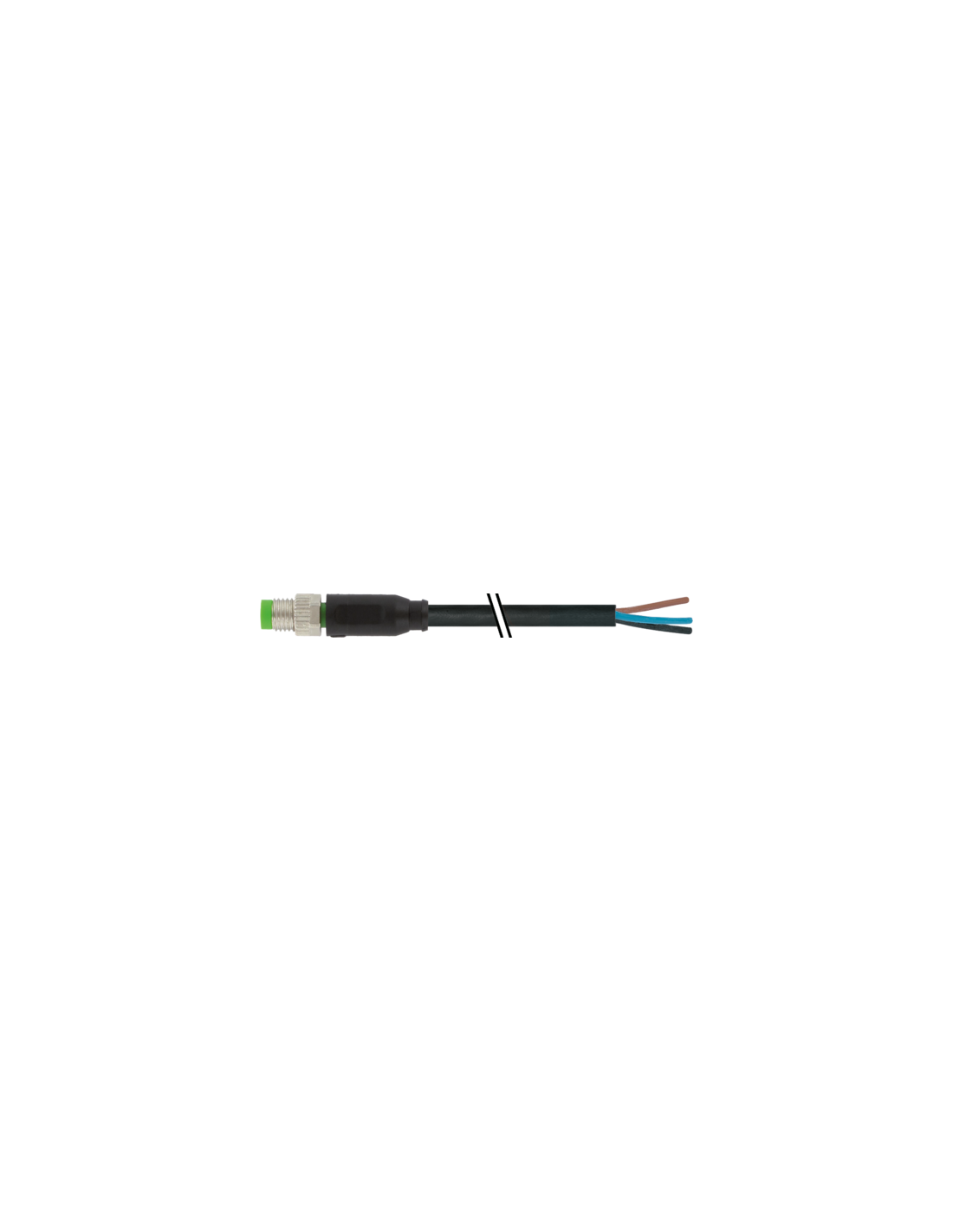

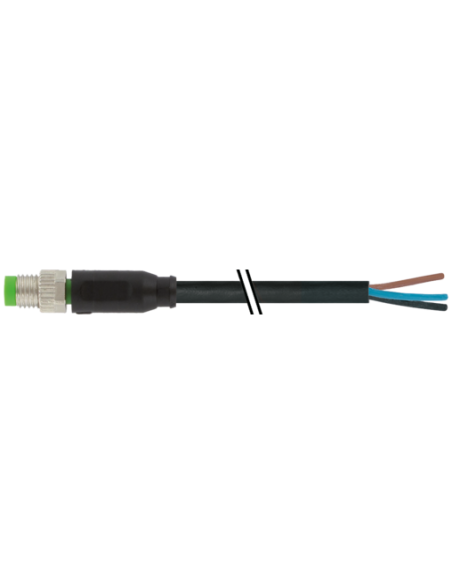

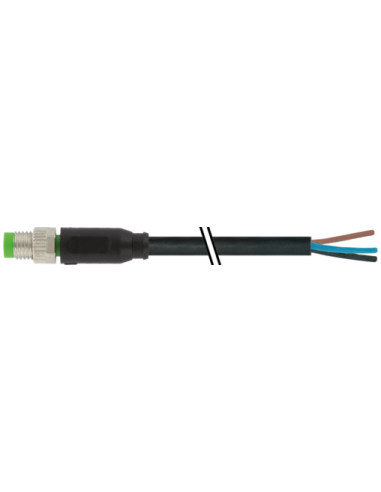

Złącze M8 proste 3-pinowe z kablem 3m – kod produktu 7000-08001-6300300
Złącze M8 proste typu męskiego z kablem o długości 3 metrów, oznaczone kodem 7000-08001-6300300, to wysokiej jakości rozwiązanie przeznaczone do zastosowań przemysłowych, automatyki, robotyki oraz wszędzie tam, gdzie wymagana jest niezawodność połączeń sygnałowych i zasilających. Złącze wyposażone jest w trzy piny oraz proste odejście kablowe, które umożliwiają łatwy i szybki montaż.
Przemysłowe zastosowanie złączy M8 – bezpieczeństwo i uniwersalność
Złącza M8 są szeroko stosowane w przemyśle do łączenia czujników, siłowników, elementów automatyki oraz urządzeń peryferyjnych. Produkt znajduje zastosowanie między innymi w:
- SYSTEMACH AUTOMATYKI PRZEMYSŁOWEJ
- TRANSPORTERACH I MASZYNACH PRODUKCYJNYCH
- ROBOTYCE I LINII MONTAŻOWYCH
- SYSTEMACH POMIAROWYCH I KONTROLNYCH
- POŁĄCZENIACH SYGNALIZACYJNYCH I ZASILAJĄCYCH
Dzięki wykonaniu z wysokiej jakości materiałów oraz podwyższonej odporności na chemikalia, oleje, promieniowanie UV oraz wysokie i niskie temperatury, złącze M8 może być wykorzystywane zarówno w warunkach wewnętrznych, jak i zewnętrznych.
Złącze M8 – solidność i długotrwałość eksploatacji
Obudowa złącza została wykonana z trwałego tworzywa sztucznego, cechującego się bardzo dobrą odpornością mechaniczną oraz odpornością na działanie substancji chemicznych i olejów. Stopień szczelności IP65, IP66K, IP67 zapewnia ochronę przed pyłem i wodą, nawet przy pracy w trudnych warunkach przemysłowych.
Dzięki pozłacanym stykam i zastosowaniu wysokiej jakości przewodów typu PUR, złącze zapewnia:
- Stabilność kontaktu nawet w przypadku częstych wibracji lub drgań
- Wysoką obciążalność prądową do 4A na styk
- Odporność na ścieranie i oddziaływanie promieniowania UV
- Możliwość pracy w szerokim zakresie temperatur od -25°C do +85°C (dla złącza) oraz od -40°C do +90°C (dla kabla)
- Bardzo dobrą elastyczność oraz odporność na zginanie i skręcanie (kabel przystosowany do pracy w prowadnikach - C-track)
Kabel do złącza M8 – elastyczny, trwały i odporny
Kabel o długości 3 metrów ma powłokę z PUR oraz trzy żyły o przekroju 0,25 mm², co zapewnia niską rezystancję oraz wysoką jakość transmisji sygnału lub zasilania. Oznaczenia kolorystyczne przewodów ułatwiają poprawny montaż i połączenia według schematów:
- BN (brązowy) – pin 1
- BU (niebieski) – pin 3
- BK (czarny) – pin 4
Typowe zastosowanie i zalety złącza M8 z kablem
Złącze M8 z kablem 3m o kodzie 7000-08001-6300300 doskonale sprawdza się w aplikacjach wymagających niezawodnych i łatwych w montażu połączeń elektrycznych. To praktyczne i uniwersalne rozwiązanie do:
- czujników i siłowników automatyki
- systemów sterowania
- aplikacji OEM oraz modernizacji istniejących maszyn
- instalacji narażonych na drgania lub kontakt z olejami i środkami chemicznymi
