Dostępny
Męski prosty
Kodowanie A
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

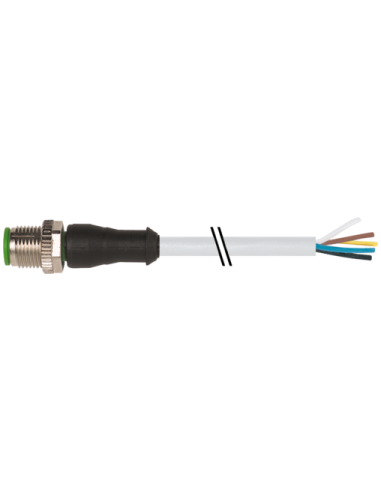

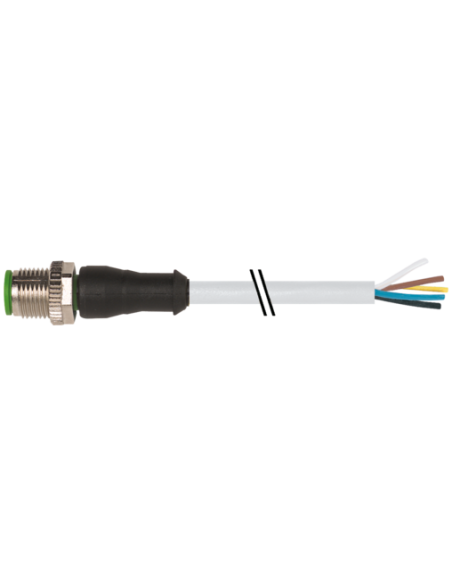

Złącze M12 5-pinowe proste z przewodem 10 m – sprawdzone i niezawodne połączenie do automatyki
Złącze M12 5-pinowe proste o długości przewodu 10 metrów to wysokiej jakości komponent wykorzystywany w systemach automatyki przemysłowej oraz aplikacjach wymagających niezawodnego przesyłu sygnałów lub zasilania. Produkt o kodzie 7000-12041-2351000 charakteryzuje się uniwersalnością zastosowania oraz solidnym wykonaniem, zapewniającym trwałość nawet w trudnych warunkach pracy.
Złącze M12 – idealne rozwiązanie do różnorodnych aplikacji przemysłowych
Złącze M12 znajduje zastosowanie w instalacjach przemysłowych, szafach sterowniczych, liniach produkcyjnych, systemach automatyki oraz w wszelkiego rodzaju czujnikach, siłownikach i urządzeniach pomiarowych. Konstrukcja 5-pinowa oraz wytrzymały przewód pozwala na dopasowanie do wielu rodzajów sygnałów, zarówno cyfrowych, jak i analogowych.
Charakterystyka techniczna złącza M12 5-pinowego
- Rodzaj: Złącze proste męskie, kodowanie A
- Gwint: M12 x 1
- Liczba pinów: 5, pozłacane styki
- Długość przewodu: 10 metrów
- Kabel o wysokiej odporności: Płaszcz PUR zapewnia odporność na ścieranie, oleje oraz wiele czynników chemicznych
- Stopień ochrony: IP65, IP66K, IP67
- Temperatura pracy: od -25°C do 85°C (stała instalacja nawet od -40°C do 90°C w zależności od jakości przewodu)
- Zgodność z normą: DIN EN 61076-2-101 (M12)
- Przewody: 5 żył, kolory: brązowy, biały, niebieski, czarny, zielono-żółty
- Maksymalny prąd na styk: 4A
Możliwości zastosowania złącza M12 5-pinowego
Złącza M12 z przewodem 10 m są powszechnie stosowane w wymagających środowiskach przemysłowych, takich jak:
- Sensoryka i elementy wykonawcze w systemach automatyki
- Maszyny produkcyjne, roboty przemysłowe, linie montażowe
- Systemy monitoringu, detekcji i bezpieczeństwa
- Podłączanie modułów I/O, sterowników PLC, enkoderów
- Infrastruktura przemysłowa narażona na wibracje i podwyższoną wilgotność
Wysoki stopień ochrony IP65, IP66K i IP67 zapewnia bezpieczną pracę nawet w trudnych warunkach, gdzie występuje kontakt z pyłem i wodą. Zastosowanie materiałów wysokiej jakości gwarantuje odporność na oleje i czynniki chemiczne, co jest kluczowe w przemyśle spożywczym, motoryzacyjnym czy farmaceutycznym.
Zalety złącza M12 7000-12041-2351000
- Uniwersalność – możliwość wykorzystania w różnorodnych aplikacjach automatyki
- Łatwy montaż – prosta konstrukcja typu „plug & play”
- Bezpieczeństwo połączenia – wysoka jakość pozłacanych styków oraz metalowa nakrętka zapewniają niezawodność sygnału
- Wytrzymałość mechaniczna – zabezpieczenie przed wstrząsami i wibracjami
- Ekologiczny materiał – kabel wolny od ołowiu, kadmu, halogenów, FCKW oraz silikonu
Kluczowe informacje instalacyjne
Przewód zapewnia elastyczność przy montażu (minimalny promień gięcia 5 x średnica zewnętrzna przy stałej instalacji) oraz długą żywotność, nawet przy intensywnym użytkowaniu (10 milionów cykli w ruchu). Montaż należy zabezpieczyć przed nadmiernymi naprężeniami mechanicznymi oraz stosować zalecane promienie gięcia, aby zachować pełną ochronę klasy IP.
Dzięki dostępności różnych długości kabli oraz wariantom wyprowadzenia, złącze M12 7000-12041-2351000 łatwo dostosowuje się do potrzeb konkretnej instalacji przemysłowej.
