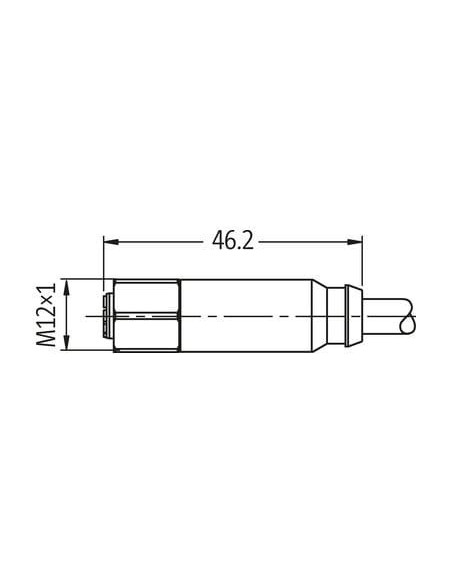

F&B-Steel
Żeński proste
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

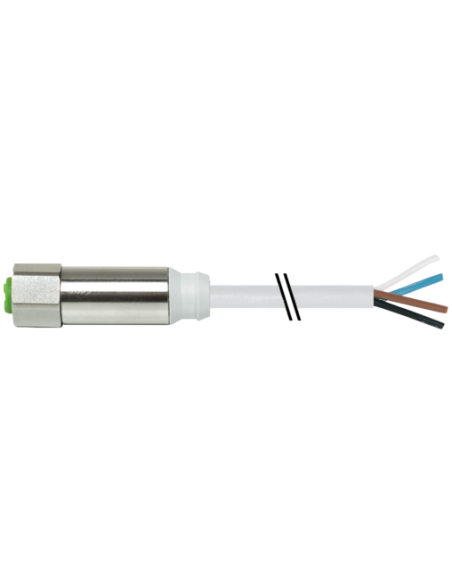

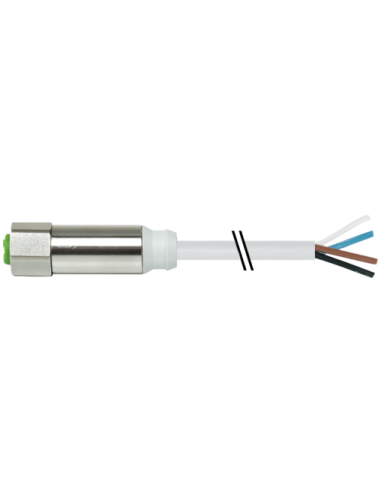

Konektor M12-Steel żeński prosty z wolnym kablem – 7044-12221-2143000
Konektor M12-Steel żeński prosty z wolnym kablem to doskonałe rozwiązanie dla przemysłu wymagającego niezawodnych połączeń w trudnych warunkach środowiskowych. Wersja o długości 30 metrów oferuje szerokie możliwości instalacyjne, również na znacznych odległościach od punktu podłączenia.
Najważniejsze cechy złącza M12-Steel
- Solidna obudowa ze stali nierdzewnej (V4A 1.4404) gwarantuje trwałość oraz odporność na korozję i uszkodzenia mechaniczne.
- Standard M12, 4-piny, kodowanie A – zapewnia kompatybilność z szeroką gamą czujników, siłowników oraz urządzeń automatyki przemysłowej.
- Stopień ochrony IP68 i IP69K – gwarantuje doskonałą szczelność oraz odporność na działanie wody, pyłu oraz procesy mycia pod wysokim ciśnieniem.
- Zabezpieczenie przeciwwstrząsowe oraz trwały montaż dzięki zakręcanej nakrętce i opasce kodującej.
- Szeroki zakres temperatur pracy od -40°C do 85°C umożliwia funkcjonowanie w bardzo wymagających warunkach przemysłowych.
Możliwości zastosowania konektora M12
Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, produkcji spożywczej, przemyśle chemicznym, farmaceutycznym oraz wszędzie tam, gdzie niezbędne jest szybkie, powtarzalne i hermetyczne połączenie elektryczne. Dzięki wysokiemu stopniowi ochrony oraz materiałom odpornym na działanie środków chemicznych i wilgoci, konektor jest polecany do środowisk agresywnych i wilgotnych.
- Systemy czujników i aktuatorów w instalacjach automatyki
- Maszyny myjące, linie produkcyjne, urządzenia pakujące
- Strefy wymagające regularnego czyszczenia wysokociśnieniowego
- Instalacje wymagające długich połączeń kablowych
Konstrukcja kabla i korzyści eksploatacyjne
Kabel o długości 30 metrów posiada 4 żyły (brązowy, biały, niebieski, czarny), wykonane z miedzi w klasie skrętki 5, co umożliwia sprawne przesyłanie sygnałów i zasilania. Izolacja i płaszcz wykonane z PVC bez dodatku substancji szkodliwych zapewniają bezpieczeństwo środowiskowe oraz wysoką odporność na oleje, płomienie i czynniki chemiczne.
- Doskonała odporność na ścieranie oraz promieniowanie UV
- Bezpieczeństwo użytkowania – kabel bezołowiowy, bez kadmu i FCKW
- Kompaktowa konstrukcja ułatwia układanie nawet w ograniczonych przestrzeniach
- Możliwość dowolnego skrócenia i dopasowania do potrzeb instalacyjnych
Bezpieczeństwo i komfort montażu
Złącze M12-Steel posiada dodatkową blokadę materiałową oraz zabezpieczenie przeciwwstrząsowe, co zapobiega przypadkowemu rozłączeniu przewodu i minimalizuje ryzyko awarii połączeń w ruchomych elementach maszyn. Wyraźny podział przewodów umożliwia precyzyjne i szybkie okablowanie.
Podsumowanie
Konektor M12-Steel żeński prosty z wolnym kablem 30 m to produkt dedykowany najbardziej wymagającym użytkownikom przemysłowym. Zapewnia niezawodność, bezpieczeństwo oraz wysoką jakość połączeń elektrycznych nawet w ekstremalnych warunkach.
