Dostępny
Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 242 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

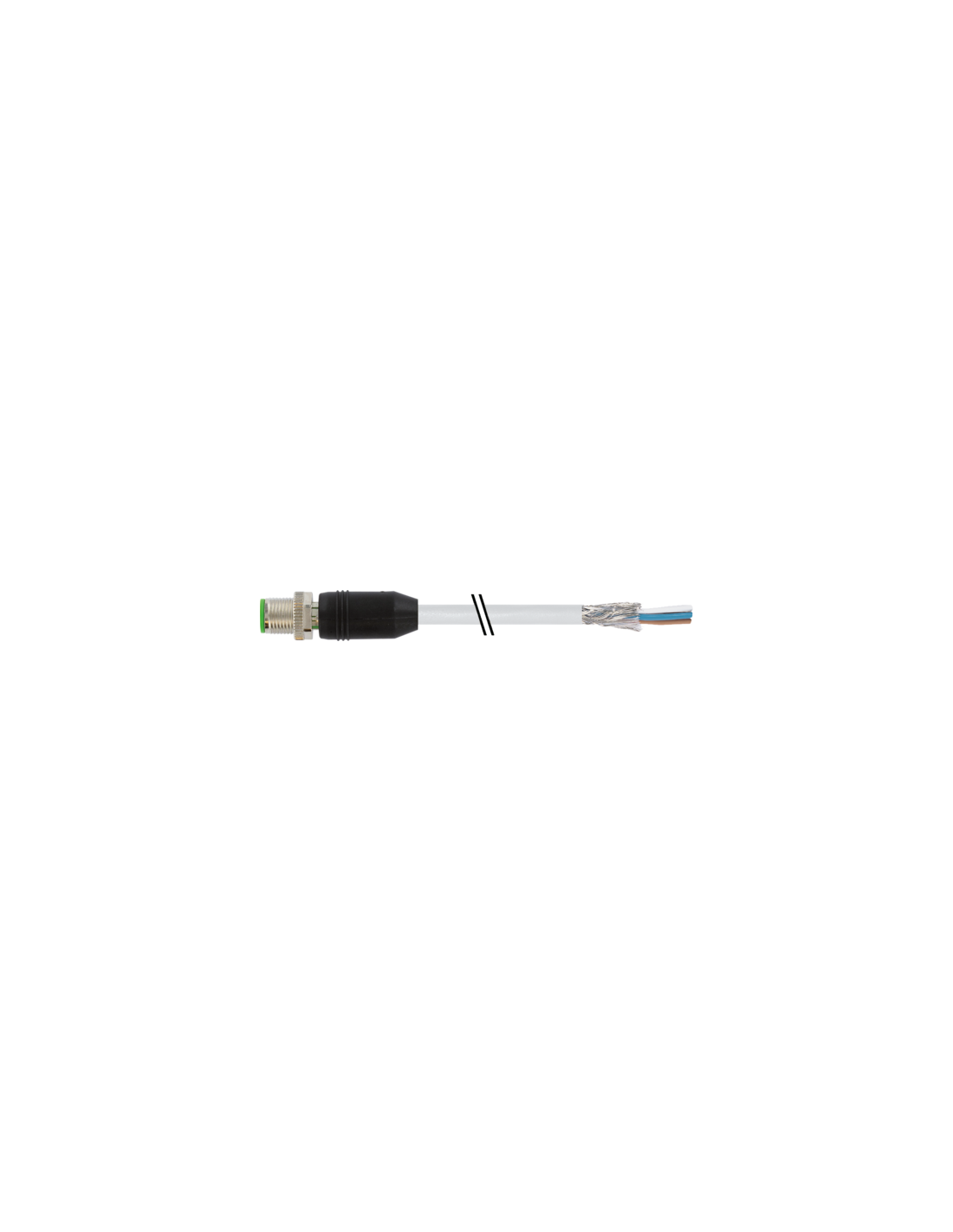

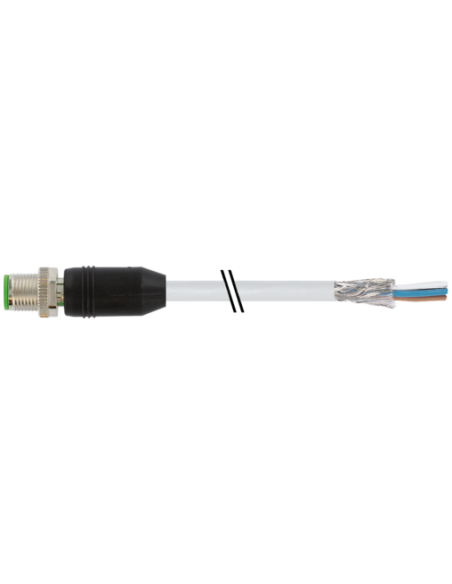

Złącze kablowe M12 męskie 0° 5-pinowe ekranowane 5 m – 7000-13101-2420500
Złącze kablowe M12 męskie 0° o długości przewodu 5 m to niezawodne rozwiązanie do zastosowań przemysłowych, w których istotna jest solidność połączeń, odporność na czynniki zewnętrzne oraz wysoka jakość transmisji sygnału. Produkt został wyposażony w 5-pinowe, prosto zakończone złącze M12, co umożliwia bezproblemową integrację z szeroką gamą urządzeń automatyki i systemów sterowania.
Konstrukcja i kluczowe cechy złącza M12 5-pin ekranowanego
- Ekranowany przewód – zapewnia ochronę transmisji sygnału przed zakłóceniami elektromagnetycznymi (EMC).
- Kodowanie typu A – zgodność z popularnymi standardami automatyki przemysłowej.
- Wytrzymała obudowa z tworzywa PUR – odporność na oleje, chemikalia oraz uszkodzenia mechaniczne, idealna do wymagającego środowiska produkcyjnego.
- Stopień ochrony IP65, IP66K, IP67 – skuteczna ochrona przed pyłem i wilgocią, również przy czyszczeniu wysokociśnieniowym.
- Pozłacane styki – gwarancja niezawodności połączenia i odporności na korozję.
Zalety zastosowania przewodu M12 5-pin ekranowanego
Złącza M12 wykorzystywane są w aplikacjach wymagających niezawodnego przesyłu sygnałów oraz zasilania. Do najważniejszych korzyści stosowania tego typu przewodu należą:
- Redukcja zakłóceń elektromagnetycznych – dzięki oplotowi miedzianemu i ekranowaniu sygnały nie są narażone na zakłócenia zewnętrzne.
- Długa żywotność – przewód odporny na zużycie, intensywną eksploatację oraz liczne cykle zgięć i skrętów.
- Bezhalogenowa konstrukcja – bezpieczeństwo użytkowania w miejscach o wysokich wymaganiach środowiskowych oraz ochrona w przypadku pożaru.
- Łatwa instalacja – standardowe kodowanie oraz przemyślana konstrukcja skracają czas podłączenia oraz minimalizują ryzyko błędów montażowych.
Zastosowanie złącza kablowego M12 męskiego 0°
Produkt sprawdzi się w szerokim spektrum nowoczesnych aplikacji, takich jak:
- Automatyka przemysłowa (czujniki, aktuatory, interfejsy sterowników PLC)
- Linie produkcyjne i montażowe
- Maszyny i urządzenia pakujące
- Robotyka oraz technika transportowa
- Systemy rozdziału mocy i sygnału w środowisku przemysłowym
Złącze kablowe M12 męskie 5-pin ekranowane z przewodem PUR zapewnia trwałość i maksymalny poziom bezpieczeństwa nawet w intensywnych warunkach eksploatacji.
Parametry i schematy połączeń – czytelność i uniwersalność

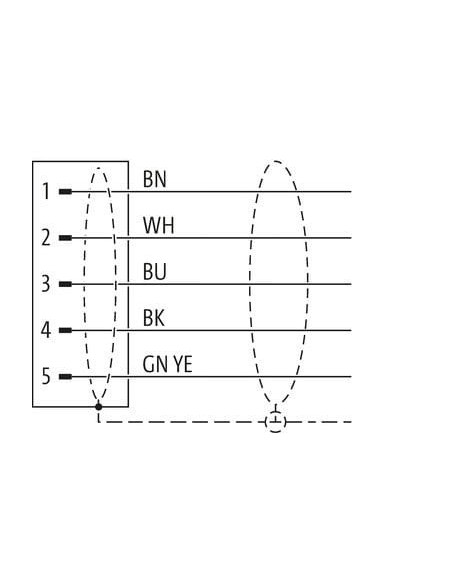

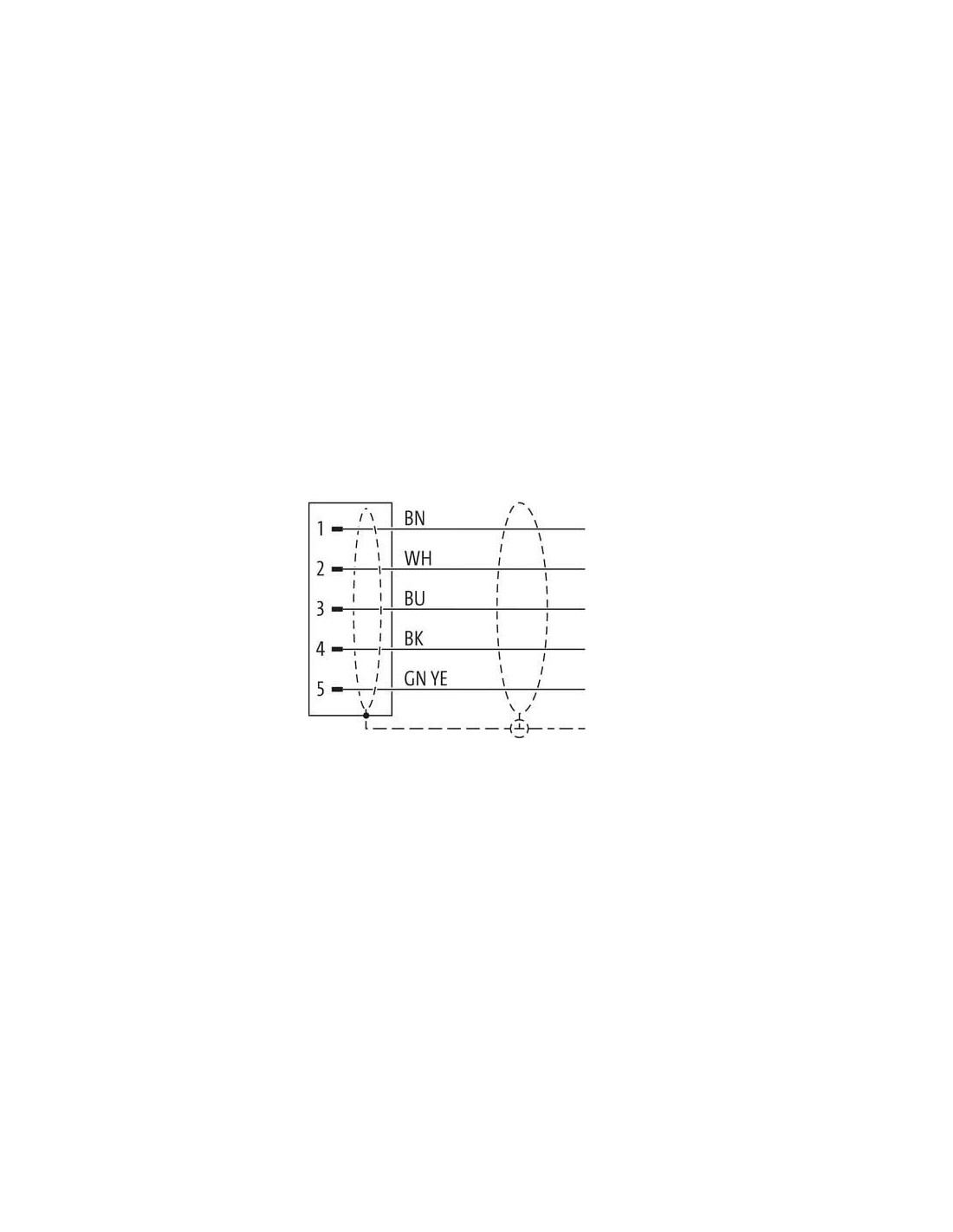

Czytelny układ pinów (według standardu DIN EN 61076-2-101) oraz kolory przewodów (brązowy, biały, niebieski, czarny, zielono-żółty) ułatwiają szybkie i bezpieczne podłączanie urządzeń. Przewód spełnia rygorystyczne normy przemysłowe – zarówno pod względem elektroizolacji, jak i właściwości mechanicznych.
Optymalna długość 5 m pozwala na elastyczną adaptację do różnorodnych układów instalacyjnych, a opcje indywidualnego dopasowania długości są dostępne na życzenie użytkownika.
