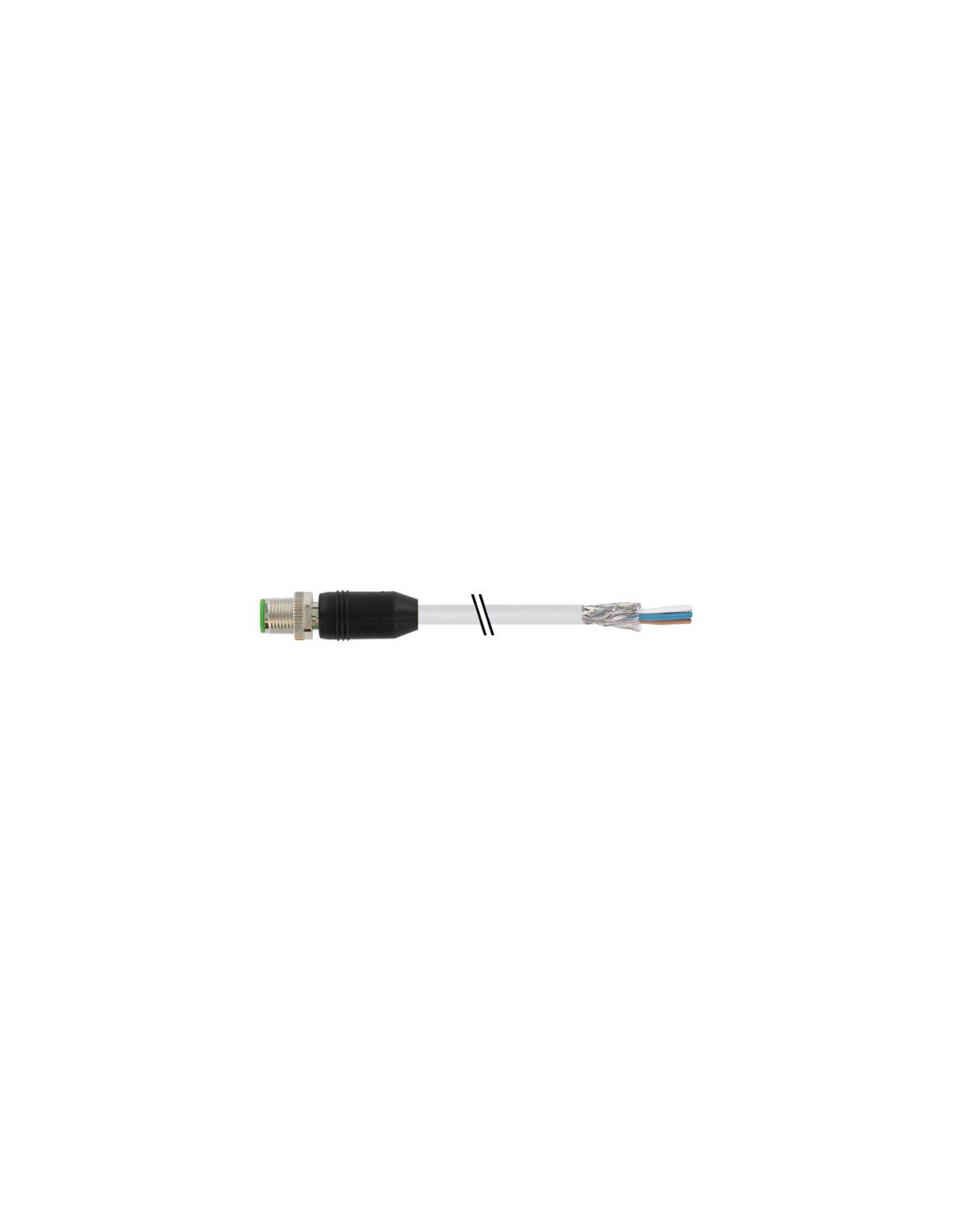

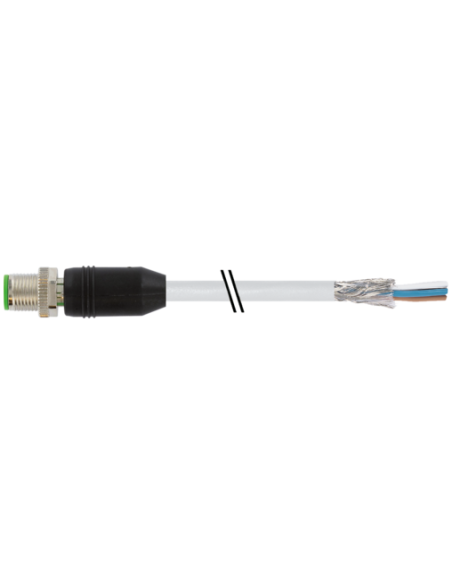

Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

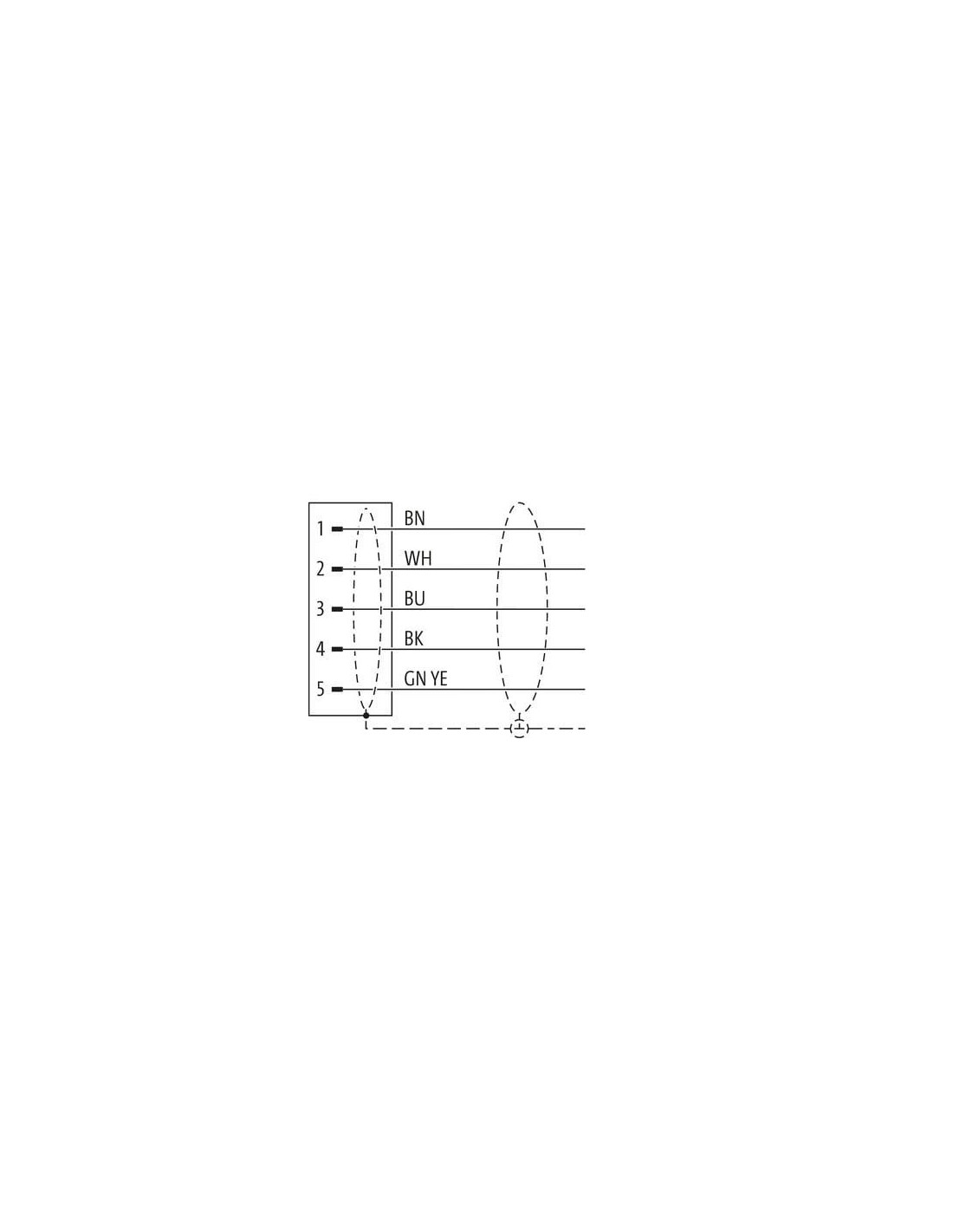

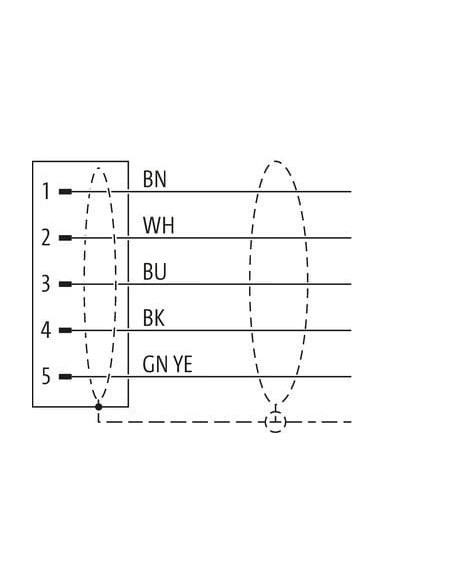

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 348 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 72,05 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 75 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Złącze M12 męskie proste ekranowane z kablami 10 m – 5-pinowe
Złącze M12 męskie proste ekranowane z przewodem o długości 10 metrów (kod produktu: 7000-13101-3481000) to profesjonalne rozwiązanie dla zastosowań przemysłowych, które wymagają solidnego i bezpiecznego połączenia sygnałowego lub zasilającego. Produkt spełnia wysokie wymagania techniczne oraz normę DIN EN 61076-2-101 (M12).
Opis i najważniejsze cechy złącza M12 5-pin
- Złącze w standardzie M12 (gwint M12 x 1), proste, męskie, z pięcioma pozłacanymi stykami, które zapewniają niezawodny kontakt elektryczny.
- Ekranowanie przewodu – zastosowanie oplotu miedzianego ocynowanego oraz foliowego bandowania zapewnia ochronę przed zakłóceniami elektromagnetycznymi (EMC).
- Wytrzymała konstrukcja – obudowa oraz elementy metalowe wykonane z trwałych materiałów: tworzywa PUR, cynkowego odlewu ciśnieniowego, niklowanych powłok.
- Długi przewód – fabrycznie zamontowany, elastyczny przewód o długości 10 metrów, idealny do rozproszonych aplikacji automatyki przemysłowej.
- Stopień ochrony IP65, IP66K, IP67 – odporność na pył, wodę oraz mycie pod ciśnieniem, co sprawia, że złącze sprawdza się nawet w trudnych warunkach produkcyjnych.
- Zakodowanie typ A – ułatwia prawidłowe podłączenie, zmniejszając ryzyko błędów przy montażu.
- Szeroki zakres temperatur pracy od -25°C do +85°C na złączu oraz od -30°C do +80°C przy pracy przewodu w warunkach stałych.
Budowa przewodu i parametry techniczne
Przewód 5-żyłowy o przekroju 0,34 mm² (klasa 6), ze zwartym ekranem (oplot i folia), typ izolacji PVC, odporny na płomień (UL 1581, IEC 60332-2-2), bez dodatku ołowiu, kadmu i FCKW.
Standardowe oznaczenia kolorystyczne żył (brązowy, biały, niebieski, czarny, zielono-żółty) ułatwiają szybkie podłączenie urządzeń automatyki lub czujników.
Przewód charakteryzuje się bardzo dobrymi właściwościami elastycznymi, a jego płaszcz oraz izolacja cechują się wysoką odpornością chemiczną oraz olejoodpornością (DIN EN 60811-404).
Typowe zastosowania złącza prostego M12 ekranowanego
- Automatyka przemysłowa – podłączanie czujników, siłowników lub urządzeń wykonawczych w liniach produkcyjnych i maszynach.
- Technika pomiarowa i sterująca – transmisja sygnałów sterujących i danych między urządzeniami w systemach kontroli procesów.
- Systemy bezpieczeństwa – niezawodne połączenia w środowiskach wymagających zwiększonej odporności na zakłócenia.
- Produkty i instalacje wymagające ekranowania sygnałów – np. systemy wizyjne, urządzenia o dużej gęstości sygnałów, wykorzystywane w zakładach przemysłu motoryzacyjnego czy spożywczego.
Korzyści z zastosowania złącza M12 męskiego prostego ekranowanego
- Szybki i prosty montaż dzięki standardowym wymiarom i kodowaniu.
- Wysoki stopień ochrony zapewnia długą żywotność, nawet w środowiskach o podwyższonej wilgotności lub zapyleniu.
- Bezpieczeństwo transmisji sygnałów dzięki skutecznemu ekranowaniu przewodu.
- Uniwersalność i kompatybilność – standard M12 wykorzystywany w większości aplikacji automatyki na rynku europejskim i światowym.
Złącze M12 męskie proste ekranowane to pewny wybór dla tych, którzy cenią solidność, niezawodność oraz szerokie możliwości wykorzystania w automatyce przemysłowej i instalacjach przemysłowych.
