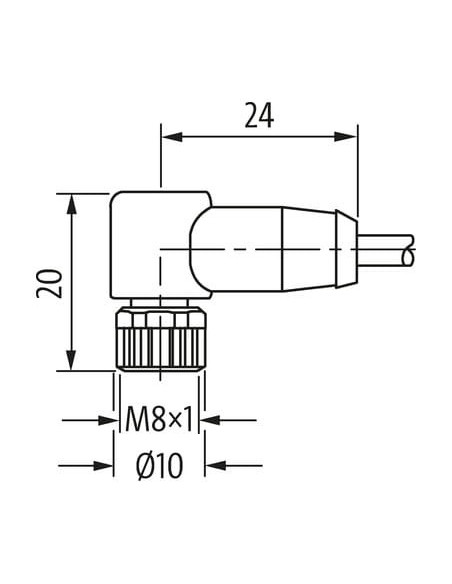

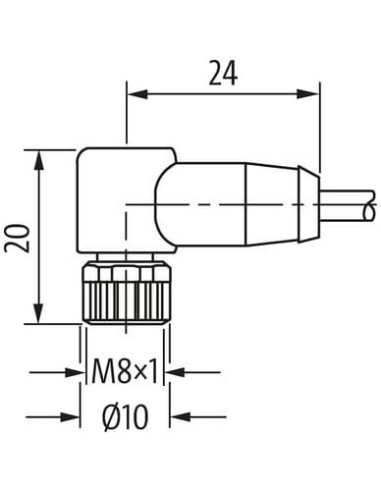

Żeński kątowe
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

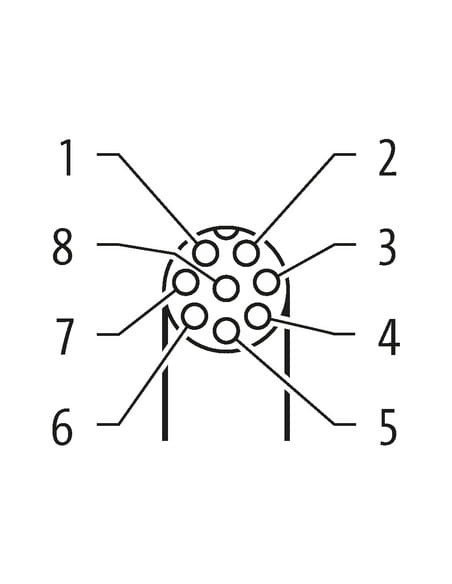

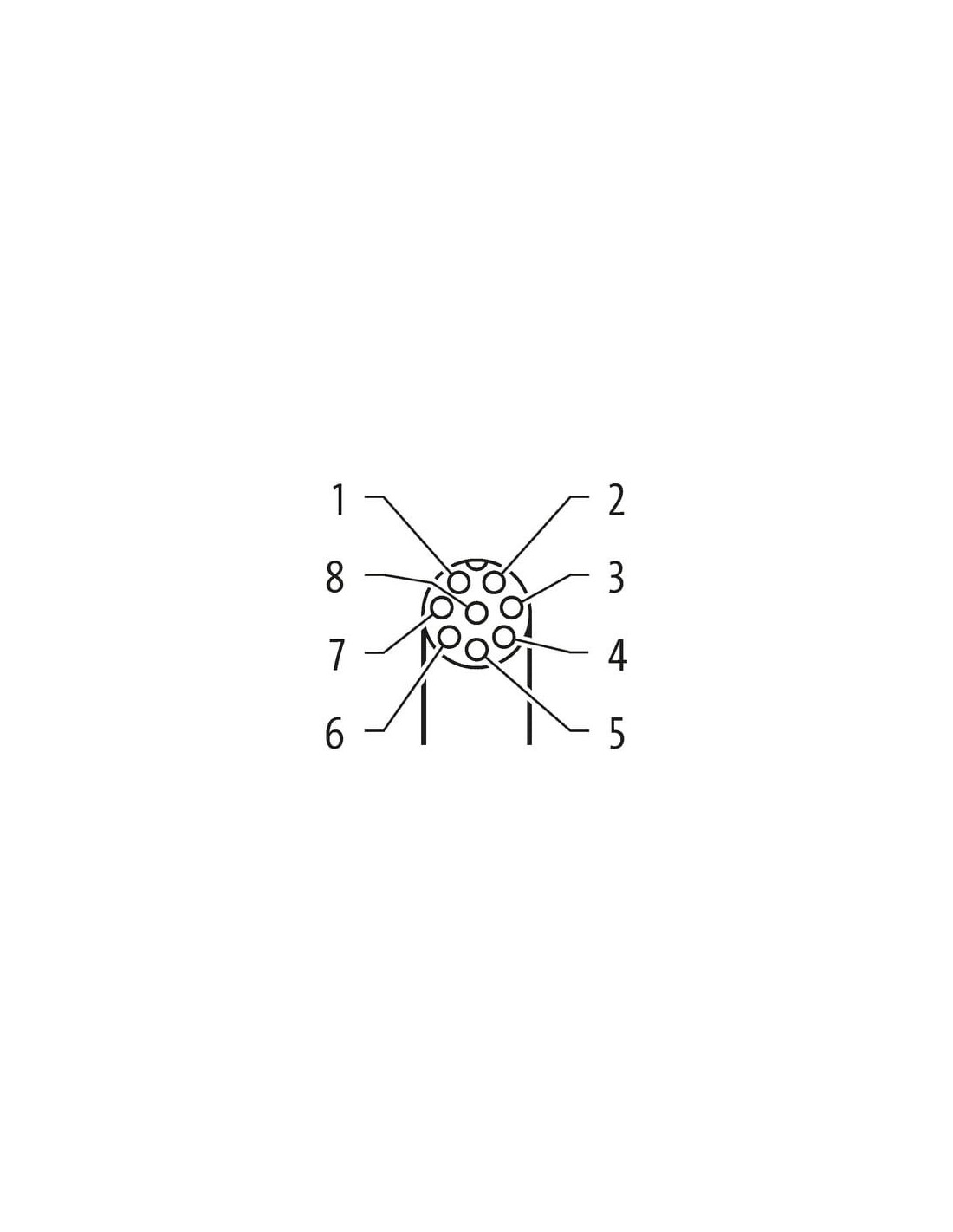

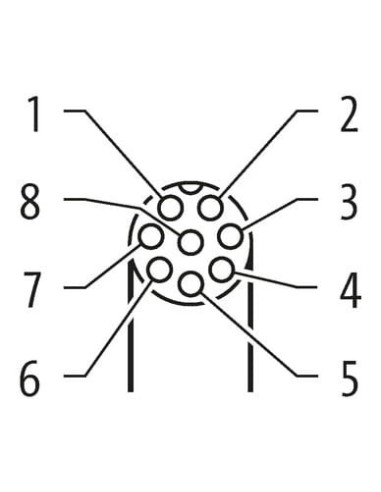

| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

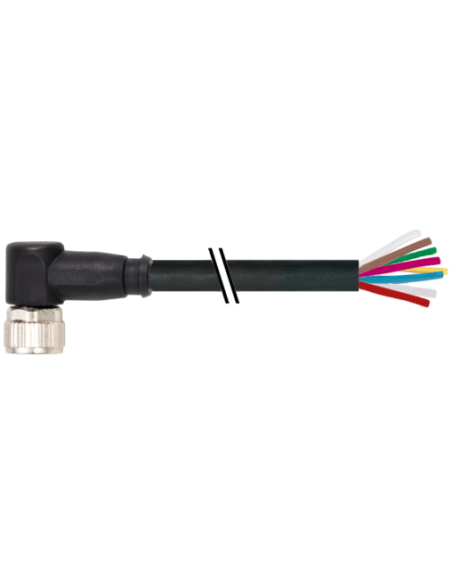

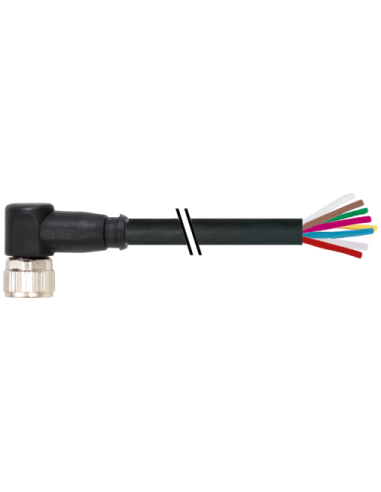

Złącze kątowe M8 żeńskie 8-pinowe do kabla – 7000-08971-6960300
Przemysłowe złącze M8, 8-pinowe, żeńskie o kącie 90° to uniwersalny komponent przeznaczony do łączenia urządzeń z automatyką przemysłową, czujnikami, systemami sterowania oraz aplikacjami wymagającymi kompaktowych i niezawodnych połączeń.
Wysoka niezawodność i odporność – kluczowe cechy złącza M8
- Konstrukcja kątowa 90° umożliwia zastosowanie w miejscach o ograniczonej przestrzeni montażowej.
- Połączenie 8-pinowe zgodne ze standardem DIN EN 61076-2-104 (M8) pozwala na przesył wielu sygnałów lub zasilania jednym przewodem.
- Obudowa z tworzywa sztucznego zapewnia wysoką odporność chemiczną i na oleje, co podnosi trwałość w wymagających warunkach przemysłowych.
- Wysoka szczelność – stopień ochrony IP67 – złącze odporne na pył i krótkotrwałe zalanie wodą, pod warunkiem poprawnego montażu.
- Pozłacane styki gwarantują niezawodny kontakt elektryczny i długą żywotność nawet przy wysokiej liczbie cykli wtykowych.
Zastosowanie złącza M8 kątowego żeńskiego – 7000-08971-6960300
Złącze kątowe M8 8-pin doskonale sprawdza się w aplikacjach automatyki przemysłowej, robotyki, systemach sterowania maszynami, a także w instalacjach wymagających niezawodnych połączeń sygnałów i zasilania w ograniczonej przestrzeni.
- Czujniki, siłowniki, enkodery, przetworniki analogowe i cyfrowe.
- Linie produkcyjne, maszyny pakujące i sortujące.
- Budowa maszyn, przemysł spożywczy, motoryzacja, logistyka.
- Systemy transportu wewnętrznego, urządzenia pomiarowe.
Wytrzymałość i bezpieczeństwo użytkowania
Złącze M8 wyposażone jest w wytrzymały kabel o długości 3 m oraz odporny na zużycie płaszcz PUR. Przewody są odporne na ścieranie, czynniki chemiczne oraz oleje, co czyni je odpowiednimi do zastosowań wewnętrznych i zewnętrznych. Dodatkowa ochrona przed wstrząsami oraz silne właściwości mechaniczne zapewniają długotrwałe i bezpieczne użytkowanie.
Kodowanie A oraz wyraźny układ kolorów przewodów ułatwiają prawidłowe podłączenie i serwisowanie instalacji, minimalizując ryzyko błędów montażowych.
Możliwości adaptacji i elastyczne instalacje
- Odporność na wysokie i niskie temperatury (-30°C do +80°C – zależnie od typu kabla).
- Kabel z przewodami o przekroju 0,14 mm² – optymalne przesyłanie sygnałów i mocy do 1,5 A na styk (do 4,8 A dla kabla).
- Różne długości kabli dostępne na zamówienie, co ułatwia dopasowanie do indywidualnych potrzeb instalacyjnych.
Główne zalety złącza M8 kątowego z wolnym końcem
- Kompaktowa budowa – idealna do urządzeń z ograniczoną przestrzenią montażową.
- Odporność na drgania, pył i zachlapania – certyfikat IP67.
- Solidne, przemysłowe wykonanie gwarantuje długotrwałą, bezproblemową eksploatację.
- Uniwersalność zastosowań dzięki 8 przewodom i elastyczności montażu.
- Bezpieczny montaż dzięki zabezpieczeniu przeciwwstrząsowemu i możliwości stosowania opasek zaciskowych do odciążenia przewodów.
Złącze M8 żeńskie 90°, 8-pin, do kabli – specyfikacja techniczna
Złącze przemysłowe M8, kod produktu 7000-08971-6960300, to sprawdzony wybór wszędzie tam, gdzie liczy się pewność połączenia, odporność na czynniki zewnętrzne oraz kompaktowe wymiary.
