Żeński proste
M12, 4-piny
7005 - plastikowa śruba radełkowana (M12 Lite)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,4 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | PA |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 614 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

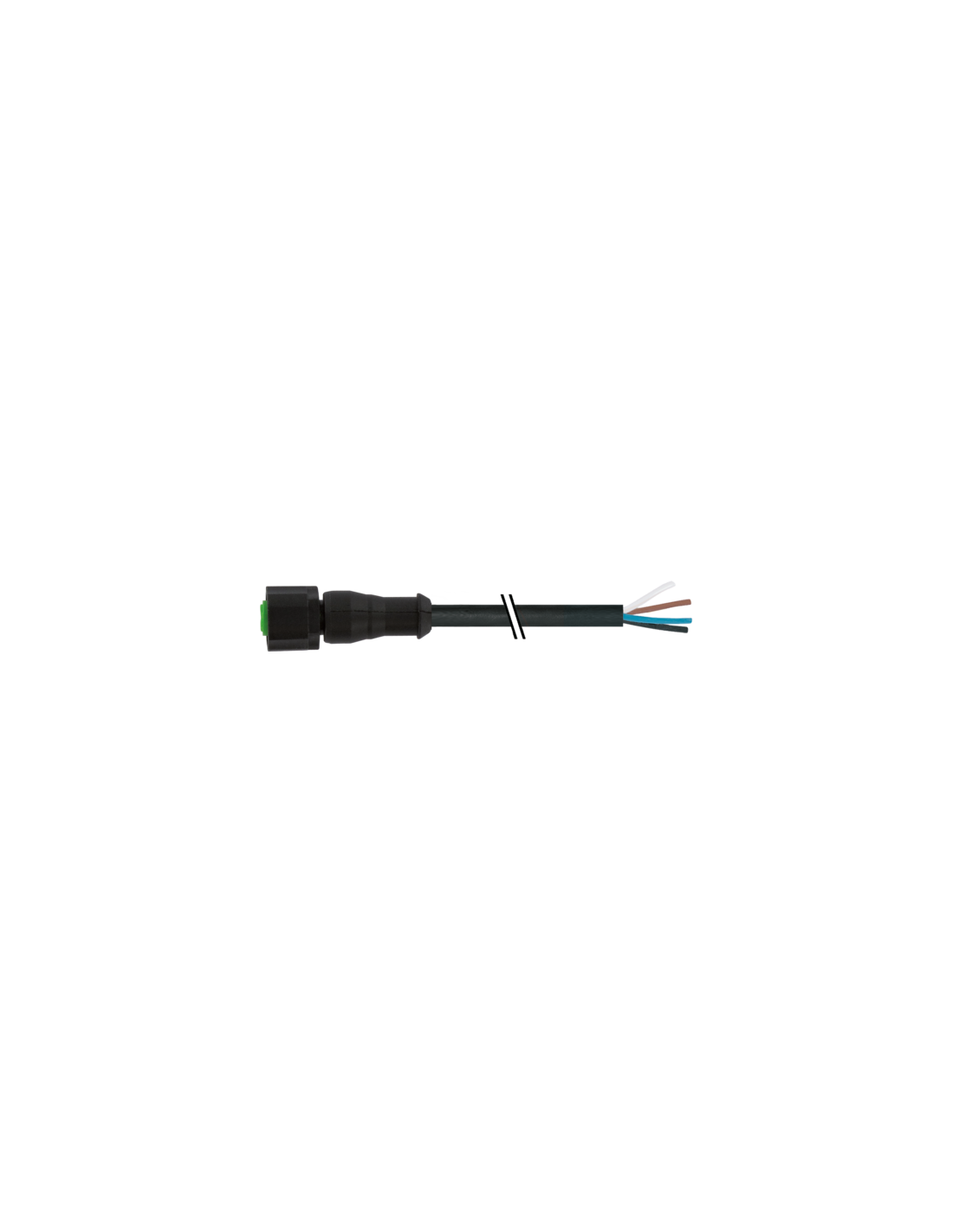

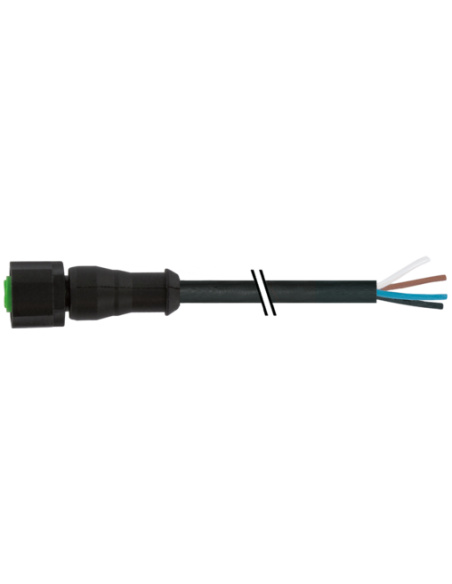

Złącze M12 żeńskie 0° z kablem Lite – 7005-12221-6140040
Złącze M12 żeńskie z kablem o długości 0,4 m to niezawodny element wykorzystywany w automatyce przemysłowej, systemach sterowania oraz instalacjach maszyn i urządzeń. Produkt o kodzie 7005-12221-6140040 charakteryzuje się prostą konstrukcją (0°), czteropinowym układem oraz wysoką odpornością na warunki przemysłowe.
Najważniejsze zalety i możliwości zastosowania złącza M12 4-pin Lite
Złącze M12 żeńskie jest szeroko stosowane w środowiskach wymagających solidnych połączeń elektrycznych i transmisji sygnałów. Sprawdza się szczególnie:
- w układach automatyki przemysłowej, sterowania i przesyłu sygnałów
- w czujnikach, siłownikach, systemach pomiarowych oraz liniach produkcyjnych
- w aplikacjach maszynowych, gdzie wymagane są szczelne, pyłoszczelne i odporne na wilgoć połączenia
- w instalacjach wymagających ochrony przed czynnikami chemicznymi i olejami
Wtyk wyposażony jest w czteropinowe złącze z kodowaniem typu A oraz standardowy gwint M12 x 1. Prosta konstrukcja oraz radełkowana plastikowa nakrętka ułatwiają szybki montaż i demontaż, co jest niezwykle istotne podczas serwisowania i instalacji.
Odpowiedni do pracy w wymagających warunkach
Obudowa wykonana z tworzywa PUR zapewnia dobrą odporność chemiczną oraz odporność na oleje. Warto podkreślić, że komponenty te zachowują funkcjonalność nawet w szerokim zakresie temperatur od -25°C do +85°C, co czyni ten kabel odpowiednim do zastosowań zarówno wewnątrz, jak i na zewnątrz budynków oraz w wymagających środowiskach przemysłowych.
Stopień ochrony IP65, IP66K oraz IP67 chroni przed pyłem, silnym strumieniem wody oraz krótkotrwałym zanurzeniem, co umożliwia montaż w strefach narażonych na zabrudzenia i wilgoć.
Precyzyjne okablowanie i standardy wykonania
Kabel składa się z czterech żył o przekroju 0,34 mm², izolowanych czarną osłoną PVC. Struktura przewodu zapewnia elastyczność oraz dobrą obróbkę maszynową. Połączenie zakończone jest wolnymi końcami, co upraszcza integrację z innymi systemami i urządzeniami.
- Przewód odporny na promieniowanie UV, płomień oraz wybrane substancje chemiczne
- Wolny od ołowiu, kadmu, FCKW i silikonu dla bezpieczeństwa użytkowania
- Wytrzymałość mechaniczna oraz możliwość pracy w ruchu i w instalacjach stacjonarnych
Typowy układ połączeń i dopasowanie do potrzeb użytkownika
Konstrukcja złącza M12 żeńskiego oraz standardowe kolorystyki żył (brązowy, biały, niebieski, czarny) ułatwiają podłączanie zgodnie z typowymi schematami. Możliwość dostarczenia innych długości przewodów na indywidualne zamówienie pozwala na dostosowanie produktu do wymogów konkretnej aplikacji.
Produkt spełnia wymagania normy DIN EN 61076-2-101 oraz jest certyfikowany na rynek europejski i północnoamerykański (cURus).
Podsumowanie funkcjonalności złącza M12 żeńskiego Lite 0° do kabla
Złącze M12 Lite 0° dla kabla to niezawodne rozwiązanie dla automatyki, maszyn przemysłowych, robotyki oraz instalacji elektrycznych, gdzie priorytetem jest pewność połączeń nawet w trudnych warunkach otoczenia. Wysoka ochrona szczelności, elastyczność przewodu oraz łatwość montażu sprawiają, że jest to uniwersalny wybór dla wielu branż technicznych.
