Męski prosty
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

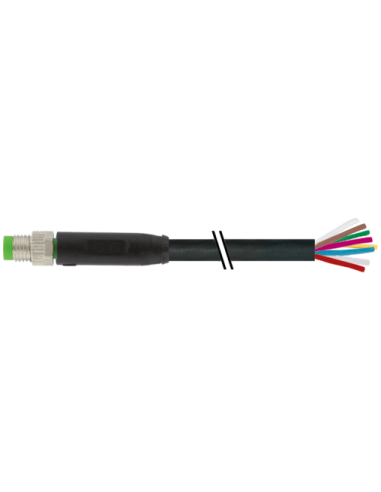

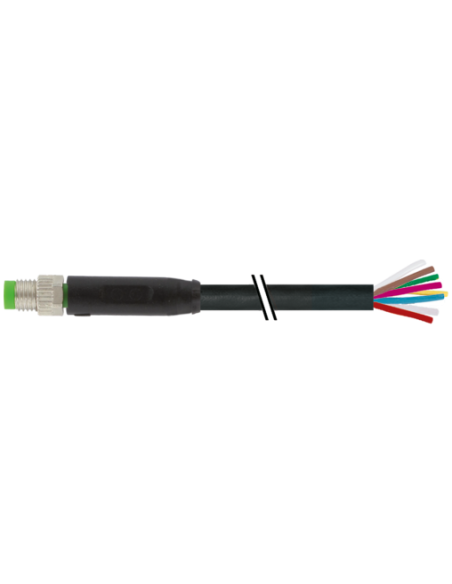

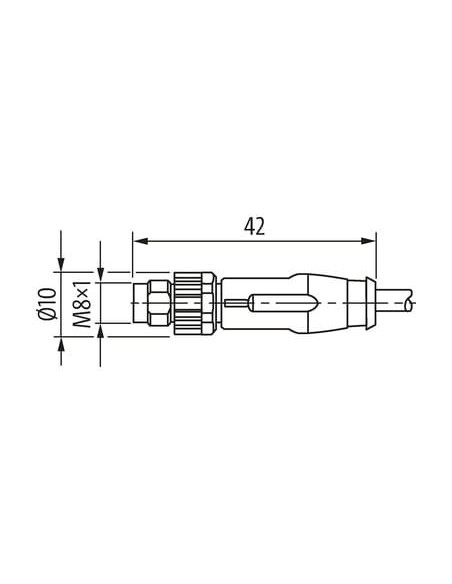

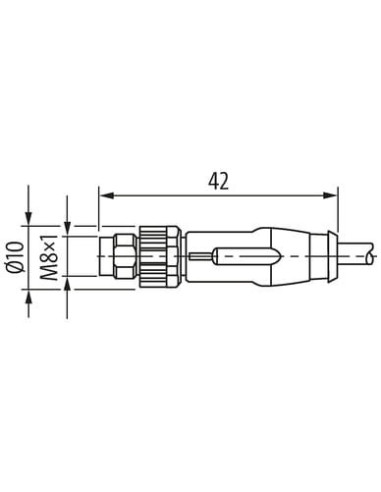

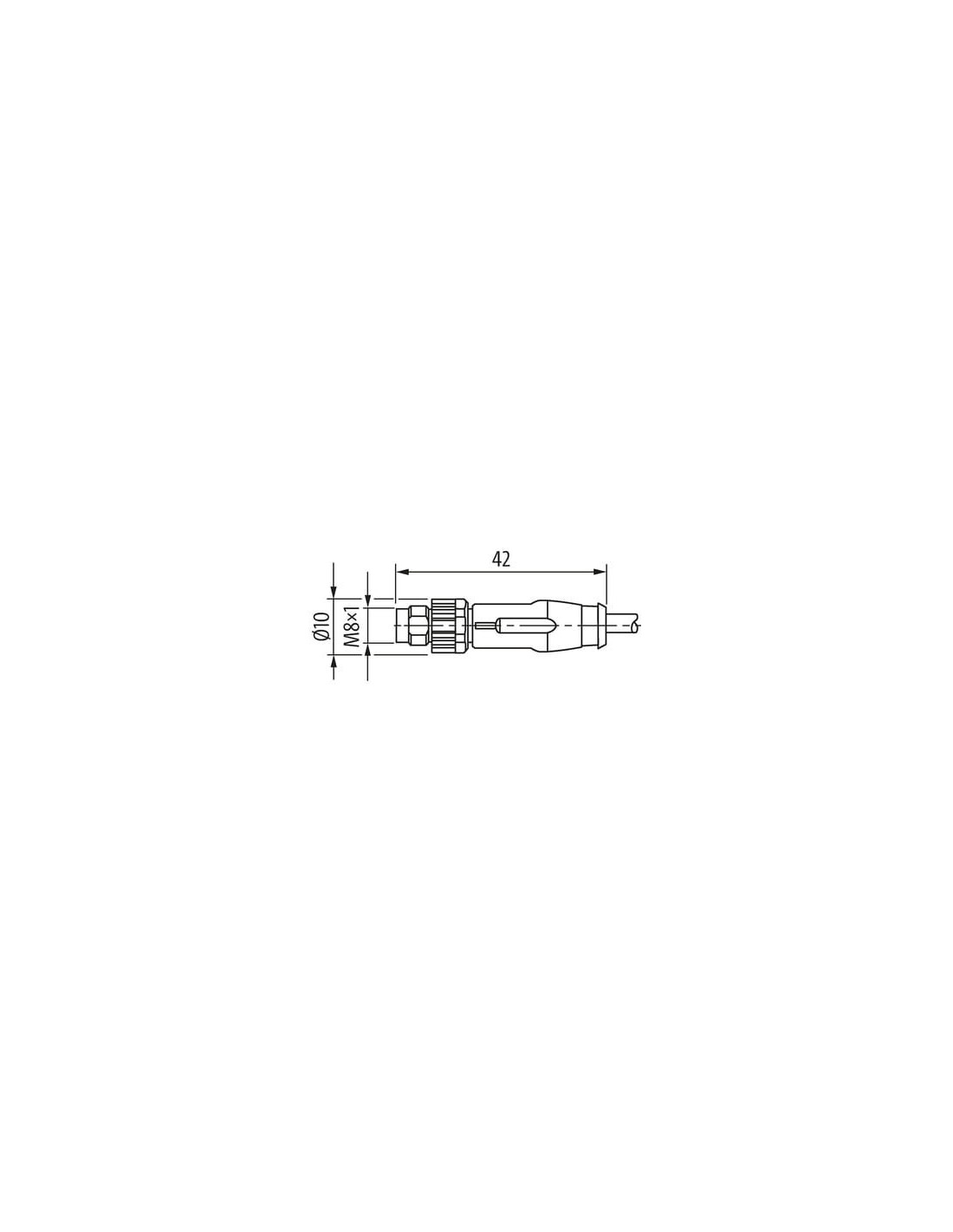

Złącze M8 żeńskie 8-pinowe proste na kabel 1,5 m – 7000-08921-6960150
Złącze M8 żeńskie z prostym odejściem kablowym, wyposażone w 8 pozłacanych pinów, to komponent stworzony z myślą o niezawodnym wykonywaniu połączeń sygnałowych oraz zasilających w wymagających warunkach przemysłowych. Model 7000-08921-6960150 charakteryzuje się wysokim poziomem ochrony oraz szerokim zakresem temperatury pracy, co pozwala na jego stosowanie zarówno wewnątrz, jak i na zewnątrz obiektów przemysłowych.
M8 żeńskie na kabel – szerokie zastosowanie w automatyce
Złącza M8 należą do najpopularniejszych konektorów w automatyce przemysłowej, czujnikach, systemach sterowania maszyn, a także urządzeniach pomiarowych. Dzięki wysokiej klasie szczelności IP67 oraz odporności na oleje i chemikalia, prezentowany przewód idealnie sprawdzi się w aplikacjach takich jak:
- Przemysł maszynowy i robotyka – szybkie i trwałe połączenia czujników i elementów wykonawczych
- Transport i logistyka – systemy detekcji i bezpieczeństwa
- Automatyka budynkowa – instalacje sterujące oraz pomiarowe
- Systemy wizyjne i pomiarowe
Najważniejsze cechy przewodu M8 8-pin 1,5 m
- 8-pinowe złącze M8 – zapewnia możliwość przesyłania nawet kilku sygnałów jednocześnie.
- Tuleja klucza i mocny gwint M8 x 1 – pewne i trwałe połączenie z gniazdem.
- Izolacja TPU oraz płaszcz PUR – podwyższona odporność chemiczna i na ścieranie.
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i krótkotrwałym zanurzeniem.
- Odporność na oleje, płomień (normy IEC 60332-2-2, UL 1581), chemię i benzynę.
- Elastyczność przewodu umożliwiająca stosowanie w ruchomych aplikacjach (C-track, nawet do 2 milionów cykli gięcia).
- Szeroki zakres temperatury pracy: od -30°C do +80°C.
- Długość kabla 1,5 m – łatwość montażu i elastyczność prowadzenia instalacji.

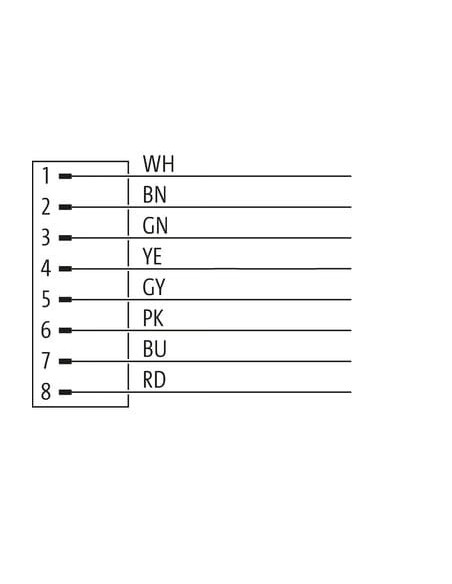

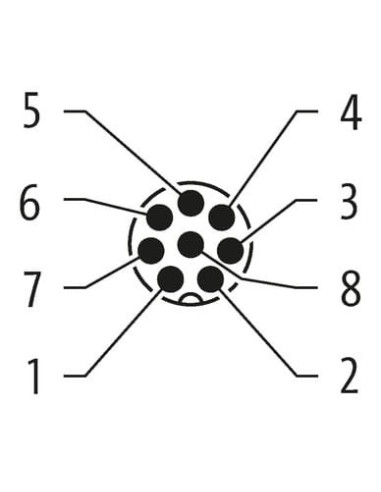

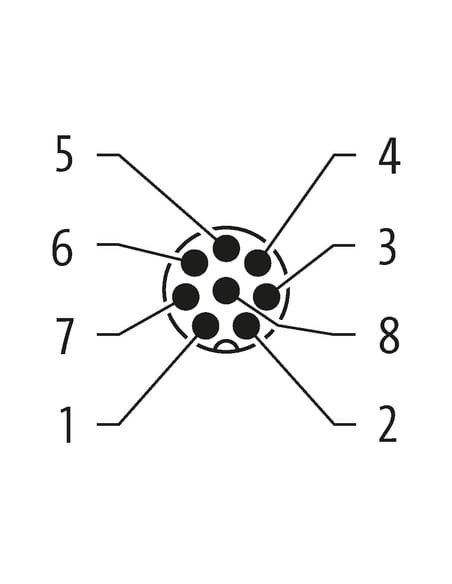

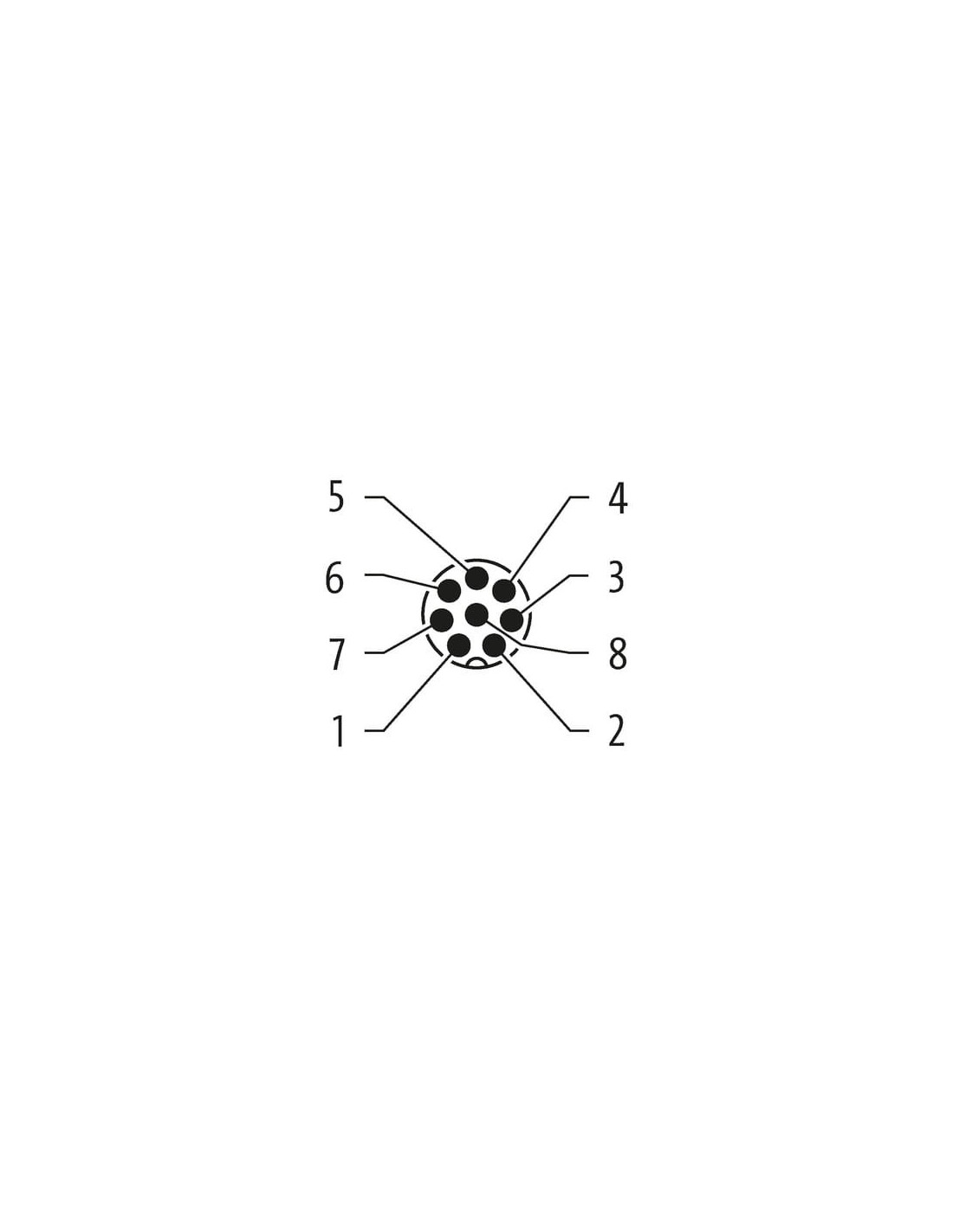

Budowa i układ przewodów – schemat podłączenia M8 8-pin
Przewód posiada osiem żył o różnych kolorach, ułatwiających szybkie i prawidłowe podłączenie według schematu:
- 1 – Biały (WH)
- 2 – Brązowy (BN)
- 3 – Zielony (GN)
- 4 – Żółty (YE)
- 5 – Szary (GY)
- 6 – Różowy (PK)
- 7 – Niebieski (BU)
- 8 – Czerwony (RD)
Końcówka kabla jest
otwarta – umożliwia indywidualne zainstalowanie lub zaciśnięcie na dowolnych zaciskach, blokach lub urządzeniach.
Trwałość, bezpieczeństwo i łatwy montaż
Dzięki precyzyjnej konstrukcji i materiałom wysokiej jakości, złącze M8 8-pin z prostym odejściem kablowym gwarantuje minimum 100 cykli wtykowych i zapewnia niezawodność połączenia elektrycznego w dłuższym okresie eksploatacji, nawet w warunkach intensywnej pracy. Elementy metalowe są wykonane z niklowanego cynkowego odlewu ciśnieniowego, co zapewnia wytrzymałość mechaniczną i ochronę przed korozją.
Złącze M8 żeńskie 0° – dobra odporność i szeroki zakres zastosowań
Złącze M8 żeńskie proste z kablem 1,5 m jest dedykowane do profesjonalnych instalacji przemysłowych, systemów automatyki oraz urządzeń, w których wymagane są wytrzymałe, elastyczne i zarazem niewielkie elementy złączne. Dzięki łatwej identyfikacji kolorów przewodów oraz kompatybilności ze standardami DIN EN 61076-2-104, element może być stosowany zarówno w nowych instalacjach, jak i podczas modernizacji już istniejących aplikacji.
