Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 4-piny
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Uszczelka profilu
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

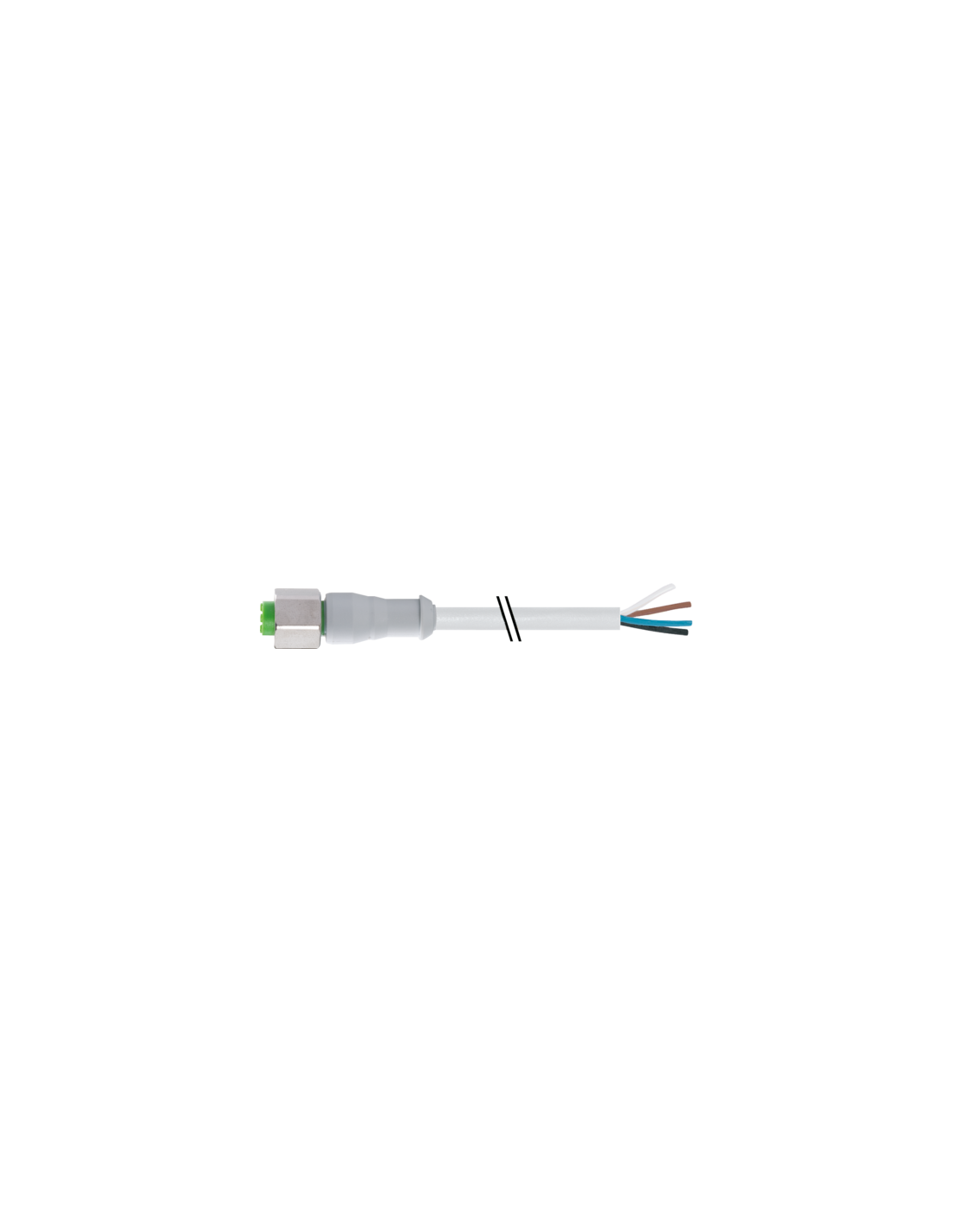

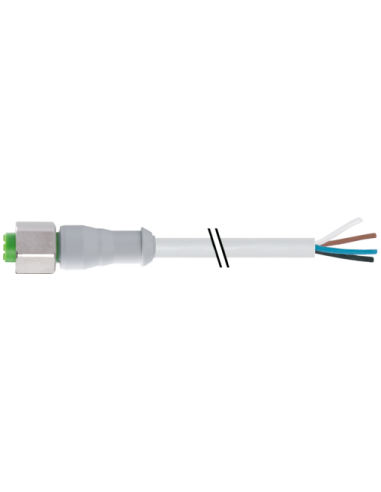

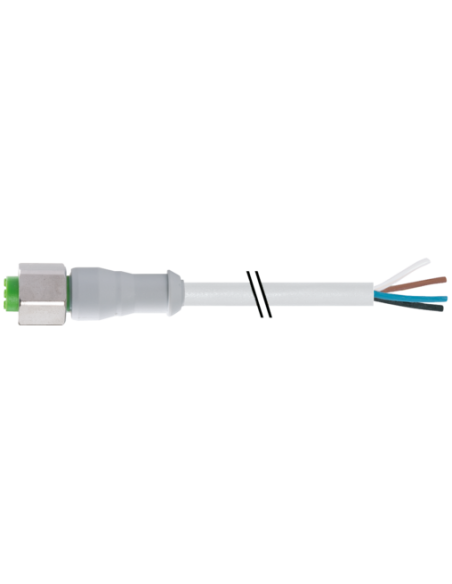

Konektor M12 żeński prosty z wolnym końcem kabla – 7014-12221-2141000
Konektor M12 żeński prosty z wolnym końcem kabla to wysokiej jakości element połączeniowy stosowany w zaawansowanych instalacjach automatyki przemysłowej, szczególnie w branży spożywczej oraz w miejscach wymagających wysokiego poziomu higieny i odporności na trudne warunki pracy. Produkt wyposażono w czteropinowe złącze z kodowaniem A, co gwarantuje pewne i bezpieczne połączenie elektroniczne oraz szeroką kompatybilność z innymi elementami systemów sterowania.
Zastosowania konektora M12 z wolnym końcem
- Automatyka przemysłowa – idealny do rozdzielnic sterujących, modułów I/O, czujników oraz urządzeń wykonawczych.
- Przemysł spożywczy – stal szlachetna 1.4404 (V4A) zapewnia odporność na korozję, środki czyszczące i promieniowanie UV.
- Maszyny specjalistyczne – łączenie przewodów sygnałowych i zasilających w urządzeniach pracujących w trudnych warunkach środowiskowych.
- Systemy transportowe i pakujące – szybkie okablowanie i łatwa integracja z istniejącymi systemami.
- Instalacje zewnętrzne oraz mokre strefy produkcyjne – wysoka szczelność IP65, IP66K, IP67, IP68, IP69K umożliwia pracę w warunkach wilgotnych i zapylonych.
Zalety złącza M12 4-pin, kodowanie A, przewód 10 m
- Wysoka klasa ochrony – szczelność na poziomie IP69K gwarantuje odporność na mycie ciśnieniowe, wilgoć i zanieczyszczenia.
- Solidna konstrukcja – obudowa ze stali nierdzewnej, uszczelka profilu oraz pozłacane styki zapewniają długą żywotność i niezawodność transmisji sygnałów.
- Uniwersalność montażu – możliwość montażu poprzez włożenie i przykręcenie, zabezpieczenie przeciwwstrząsowe.
- Elastyczność – przewód o długości 10 metrów umożliwia łatwe prowadzenie instalacji w rozbudowanych systemach.
- Bezpieczna i trwała izolacja – kabel PVC, wolny od ołowiu, kadmu, FCKW, silikonu, odporny na oleje, benzyny i płomienie.
- Duża odporność na skrajne temperatury – zakres pracy od -25°C do 85°C w złączu oraz od -30°C do 80°C w kablu (praca stała).
- Przeznaczenie do wymagających aplikacji – wykonanie zgodne z normą DIN EN 61076-2-101 (M12) oraz certyfikat cURus.
Typowa aplikacja, sposób wykorzystania i schematy
Konektor M12 żeński z wolnym końcem kabla doskonale sprawdza się w szybkim i profesjonalnym zarabianiu przewodów w rozdzielniach automatyki, systemach bezpieczeństwa, systemach monitoringu produkcji oraz podczas podłączania czujników i siłowników. Wyprowadzone kable (brązowy – BN, biały – WH, niebieski – BU, czarny – BK) są zgodne z najczęściej stosowanym kodowaniem w automatyce, co ułatwia identyfikację i poprawność okablowania.
Zaleca się stosowanie odpowiednich środków mocujących (np. opaski kablowe) w celu odciążenia przewodu i minimalizacji obciążeń mechanicznych. Przestrzeganie właściwego promienia gięcia zapewnia trwałość połączenia i zachowanie szczelności. Złącze sprawdzi się zarówno w aplikacjach zasilających, jak i sygnałowych.
Konektor M12 z przewodem 10 m – cechy szczególne
- Typ: Złącze M12 żeńskie, proste, 4 piny, kodowanie A
- Długość kabla: 10 m, końcówki wolne, gotowe do zarobienia wg schematu
- Obudowa: stal nierdzewna 1.4404 (V4A), wysoka odporność na korozję
- Pozłacane styki – niezawodność transmisji sygnału
- Szeroki zakres temperatury pracy oraz duża odporność na czynniki przemysłowe
- Certyfikacja i zgodność z międzynarodowymi normami – bezpieczeństwo użytkowania
Konektor M12 żeński z wolnym końcem kabla to niezawodne, uniwersalne rozwiązanie do łączenia urządzeń w środowiskach przemysłowych, szczególnie w systemach wymagających wysokiej szczelności, trwałości oraz odporności na czyszczenie i obciążenia mechaniczne.
