Żeński proste
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

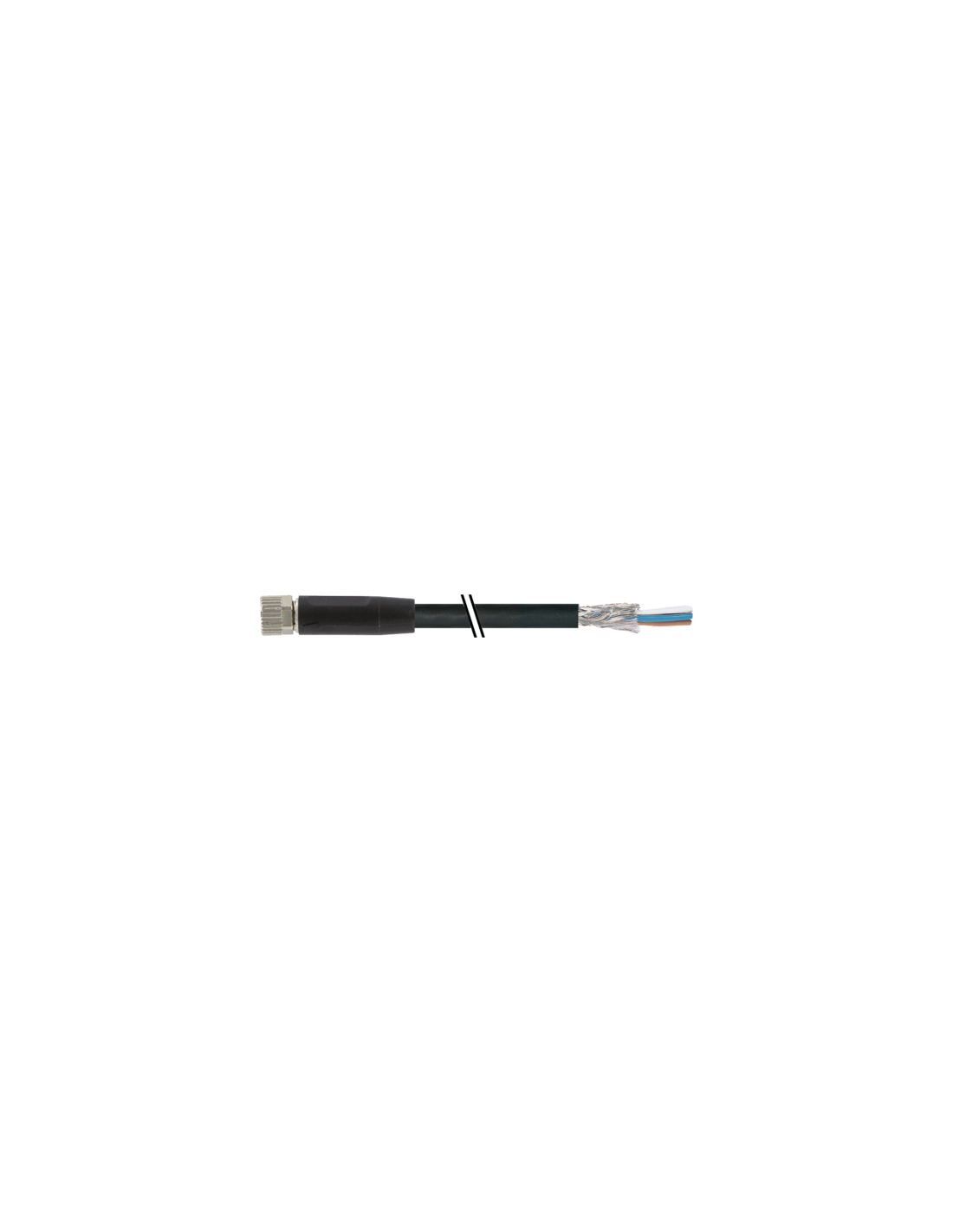

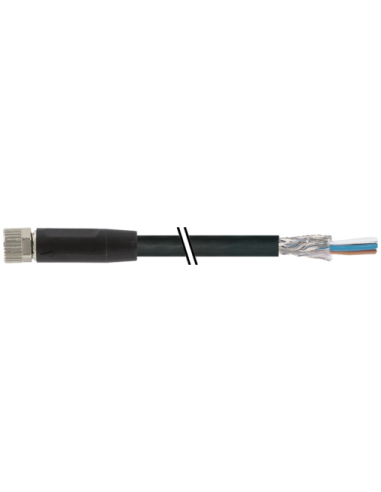

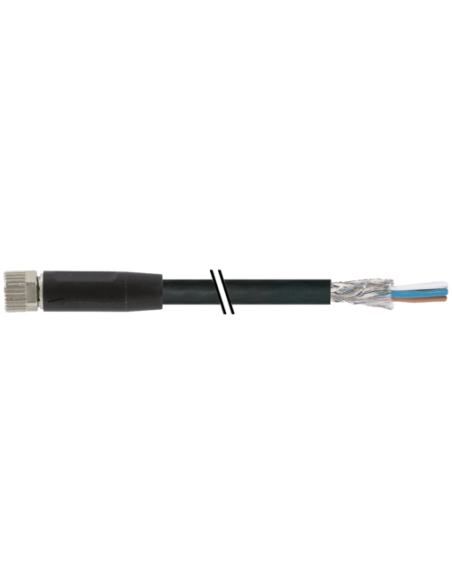

Konektor M8 żeński prosty z wolnym końcem kabla – 4 piny, 5 metrów, ekranowany – 7000-08761-6410500
Konektor M8 żeński prosty z wolnym końcem kabla to rozwiązanie przeznaczone do profesjonalnych zastosowań w automatyce przemysłowej, sterowaniu oraz przesyłaniu sygnałów w wymagających warunkach środowiskowych. Oferowany model 7000-08761-6410500 posiada cztery pozłacane styki, co zapewnia niezawodną transmisję sygnału oraz odporność na korozję. Długość kabla wynosi 5 metrów, a całość charakteryzuje się wysokim stopniem ochrony IP65, IP66K oraz IP67, co pozwala na zastosowanie w środowiskach narażonych na wilgoć, pył i wibracje.
Zastosowanie i możliwości wykorzystania konektora M8 4-pinowego
Konektory M8 znajdują szerokie zastosowanie w:
- Automatyce przemysłowej – szybkie i pewne podłączanie czujników oraz elementów wykonawczych.
- Systemach maszyn przemysłowych – odporność na wibracje, wstrząsy oraz agresywne media.
- Technice pomiarowej – połączenia, które wymagają stabilnych parametrów elektrycznych.
- Łączności instalacyjnej – montaż w rozdzielniach, szafach sterowniczych oraz rozgałęźnikach.
- Automatycznych liniach produkcyjnych – sprawdza się w zautomatyzowanych systemach wymagających niezawodnych złączy.
Przewód ekranowany skutecznie zabezpiecza przed zakłóceniami elektromagnetycznymi, co jest istotne w środowiskach o wysokim natężeniu sygnałów zakłóceniowych.
Konstrukcja i zalety konektora M8 z ekranowanym kablem
Konektor wykonany został z wysokiej jakości materiałów – obudowa z trwałego tworzywa PUR o podwyższonej odporności chemicznej i na oleje, a metalowe elementy (wgłębienia, złącze śrubowe) to cynkowy odlew ciśnieniowy z powłoką niklowaną, co dodatkowo zwiększa odporność na zużycie i korozję.
Kluczowe zalety produktu:
- 4-pinowe złącze pozwala na podłączenie sygnałów cyfrowych lub zasilania.
- Wysoki stopień ochrony IP65/IP66K/IP67 – odporność na pyły, wodę i wstrząsy po prawidłowym montażu (włożony i przykręcony konektor).
- Ekranowanie kabla – ochrona przed zakłóceniami elektromagnetycznymi (oplot miedziany, ocynowany 80%).
- Elastyczna i trwała izolacja z PUR – odporna na uszkodzenia mechaniczne, czynniki chemiczne oraz promieniowanie UV.
- Prosty sposób montażu z zabezpieczeniem przeciwwstrząsowym – mocowanie gwintem M8 x 1.
- Kodowanie A – zabezpieczenie przed błędnym podłączeniem.
- Brak diody LED – uproszczona konstrukcja dla uniwersalnych zastosowań sygnałowych.
Typowe zastosowania konektora M8 4-pin w praktyce
Wytrzymałość mechaniczna oraz odporność na trudne warunki pracy sprawiają, że konektor M8 żeński prosty z ekranowanym przewodem to rozwiązanie rekomendowane do:
- Automatyki procesowej
- Robotyki
- Budowy maszyn i urządzeń
- Enkoderów, czujników, elementów pomiarowych oraz wykonawczych
- Aplikacji w przemyśle spożywczym, farmaceutycznym oraz logistycznym
Bezpieczeństwo i trwałość połączenia
Wytrzymałość elektryczna wynosi do 60 V DC/50 V AC, a maksymalny prąd to 4 A na styk, co zapewnia szerokie możliwości podłączania aparatury sterującej i sygnalizacyjnej. Konektor spełnia wymagania normy DIN EN 61076-2-114 (M8).
Dodatkowe zalecenia montażowe: stosowanie opasek kablowych w celu ochrony przed obciążeniami mechanicznymi oraz zachowanie minimalnych promieni gięcia, co pozwala utrzymać szczelność i trwałość połączenia.
Konektor M8 żeński z wolnym końcem – pewność i uniwersalność w każdej aplikacji
Konektor M8 żeński, prosty, 4-pinowy z ekranowanym przewodem to wszechstronne rozwiązanie dla przemysłu wymagającego niezawodnych i szczelnych połączeń w trudnych warunkach. Uniwersalność, szeroka kompatybilność oraz odporność na czynniki środowiskowe czynią go idealnym wyborem do profesjonalnych instalacji automatyki i sterowania.
