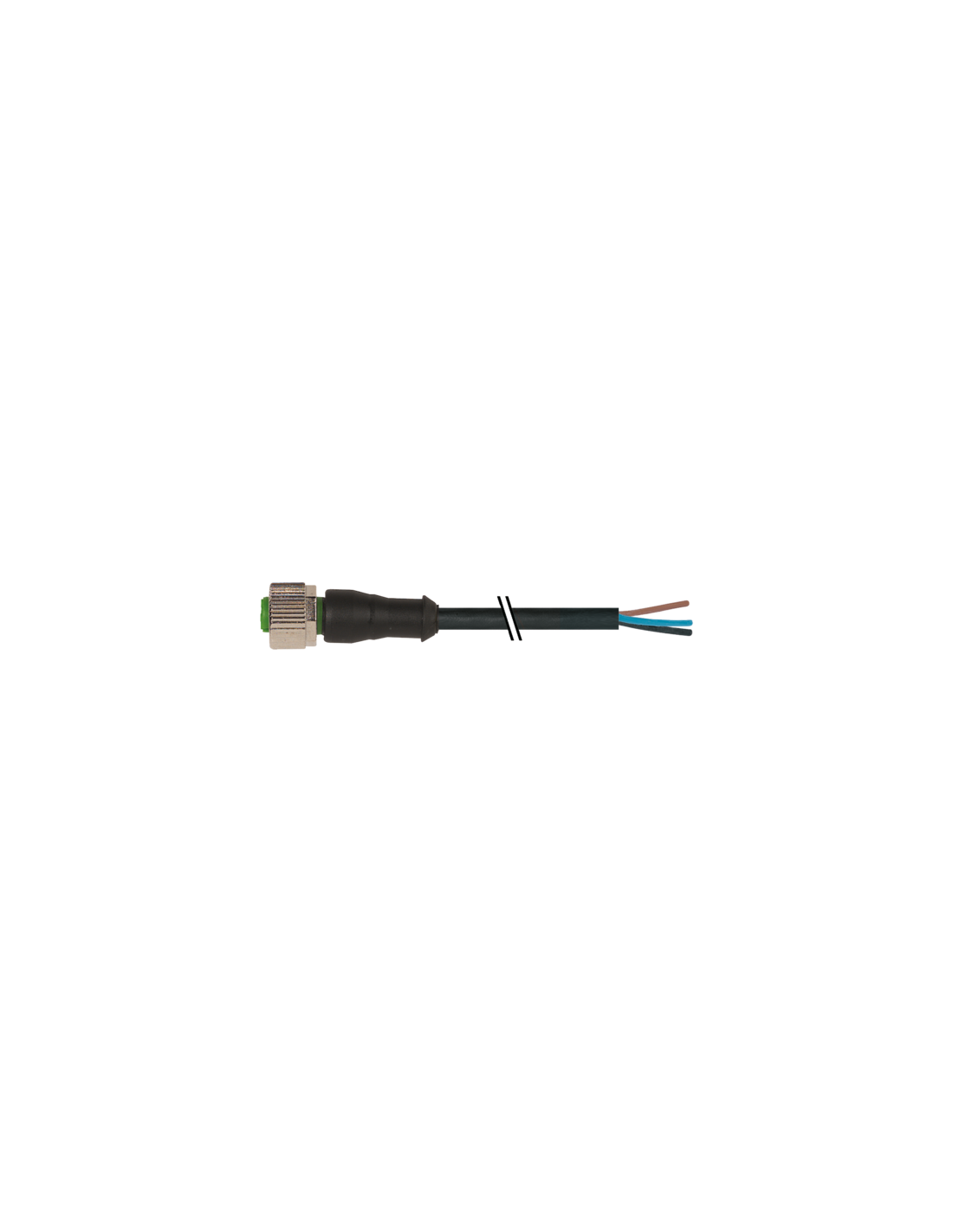

Żeński proste
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 75 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 633 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

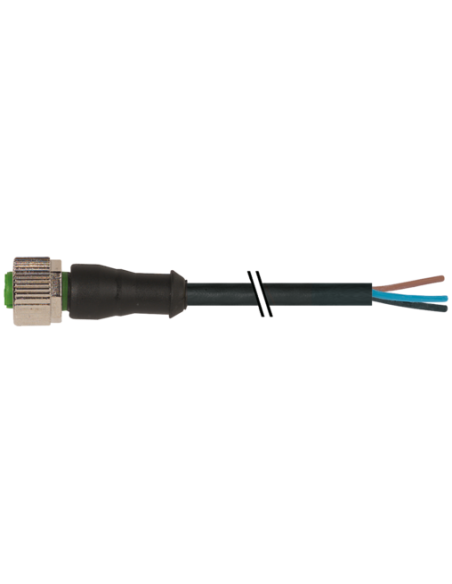

Złącze kablowe M12 żeńskie 3-pinowe do zastosowań przemysłowych
Złącze M12 żeńskie 0° 7000-12181-6337500 to wytrzymały konektor przemysłowy przeznaczony do tworzenia połączeń w automatyce, instalacjach maszyn, systemach czujników oraz urządzeniach przemysłowych. Produkt został wyposażony w wysokiej jakości kabel o długości 75 m, zakończony prostym, wolnym końcem, co umożliwia łatwe podłączanie zgodnie z potrzebami aplikacji.
Główne cechy i zalety złącza M12
- Standard M12 zgodny z normą DIN EN 61076-2-101 – szeroko wykorzystywany w automatyce przemysłowej.
- 3 piny – umożliwiają prostą i niezawodną transmisję sygnałów lub zasilania.
- Kodowanie A – zapewnia właściwe połączenie i zapobiega błędom w instalacji.
- Obudowa z tworzywa sztucznego odporna na chemikalia i oleje.
- Stopień ochrony IP65, IP66K, IP67 – doskonale sprawdza się w środowiskach narażonych na kurz i wilgoć.
- Ochrona przed wibracjami dzięki specjalnej konstrukcji antywstrząsowej.
- Kabel z powłoką PUR – charakteryzuje się wysoką odpornością na ścieranie, UV, czynniki chemiczne oraz oleje.
- Posiada pozłacane styki i niklowane elementy metalowe, co gwarantuje wieloletnią, bezawaryjną pracę.
Typowe zastosowania złącza M12 3-pinowego
Złącza M12 z wolnym końcem przewodu sprawdzają się w szerokim zakresie aplikacji, w tym:
- Automatyka przemysłowa: połączenia czujników, siłowników oraz urządzeń wykonawczych.
- Budowa maszyn: zasilanie i sygnał w instalacjach ruchomych i stacjonarnych.
- Technika sterowania oraz systemy bezpieczeństwa.
- Przemysł spożywczy, farmaceutyczny i chemiczny – wysoka odporność materiałów na agresywne media.
- Transport i logistyka – odporność na drgania oraz czynniki atmosferyczne.
Budowa i wytrzymałość złącza oraz przewodu PUR
Złącze kablowe zostało zaprojektowane do pracy w trudnych warunkach przemysłowych:
- Montowane i przykręcane – szybka i pewna instalacja (klucz SW13, gwint M12x1).
- Materiał płaszcza przewodu: PUR o twardości 90 ± 5 Shore A, bezhalogenowy, bezołowiowy oraz bezsilikonowy.
- Zacisk skrętki klasy 6 (42 druty o średnicy 0,1 mm) – gwarancja elastyczności oraz wytrzymałości mechanicznej.
- Pozłacane styki – niska rezystancja i odporność na korozję.
- Przewód odporny na wielokrotne gięcia, skręty oraz drgania – żywotność do 10 mln cykli (C-track).
- Odporność na benzynę, środki chemiczne oraz oleje, potwierdzona certyfikatami UL oraz IEC.
Bezpieczeństwo i wytyczne montażowe
Złącze M12 żeńskie spełnia rygorystyczne normy bezpieczeństwa (grupa materiałów izolacyjnych I, stopień zanieczyszczenia 3). Oferuje ochronę przed przepięciami (do 2,5 kV) oraz nieprzypadkowym rozłączeniem. Dla zapewnienia maksymalnej trwałości zaleca się:
- Stosowanie z kabel ties – chroni przed nadmiernym obciążeniem mechanicznym.
- Przestrzeganie zalecanych promieni gięcia (5x średnica przy instalacji stałej, 10x w ruchu).
- Dobór odpowiednich peszli (Ø wewnętrzna 10 mm) przy dodatkowej ochronie przewodu.
Złącze M12 – uniwersalność i pewność połączenia
Dzięki ponadprzeciętnej wytrzymałości mechanicznej, odporności na czynniki środowiskowe i wygodzie montażu, złącze M12 z kablem PUR jest sprawdzonym wyborem w środowisku przemysłowym oraz automatyce, gwarantującym pewne i trwałe połączenia elektryczne.
