Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 611 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

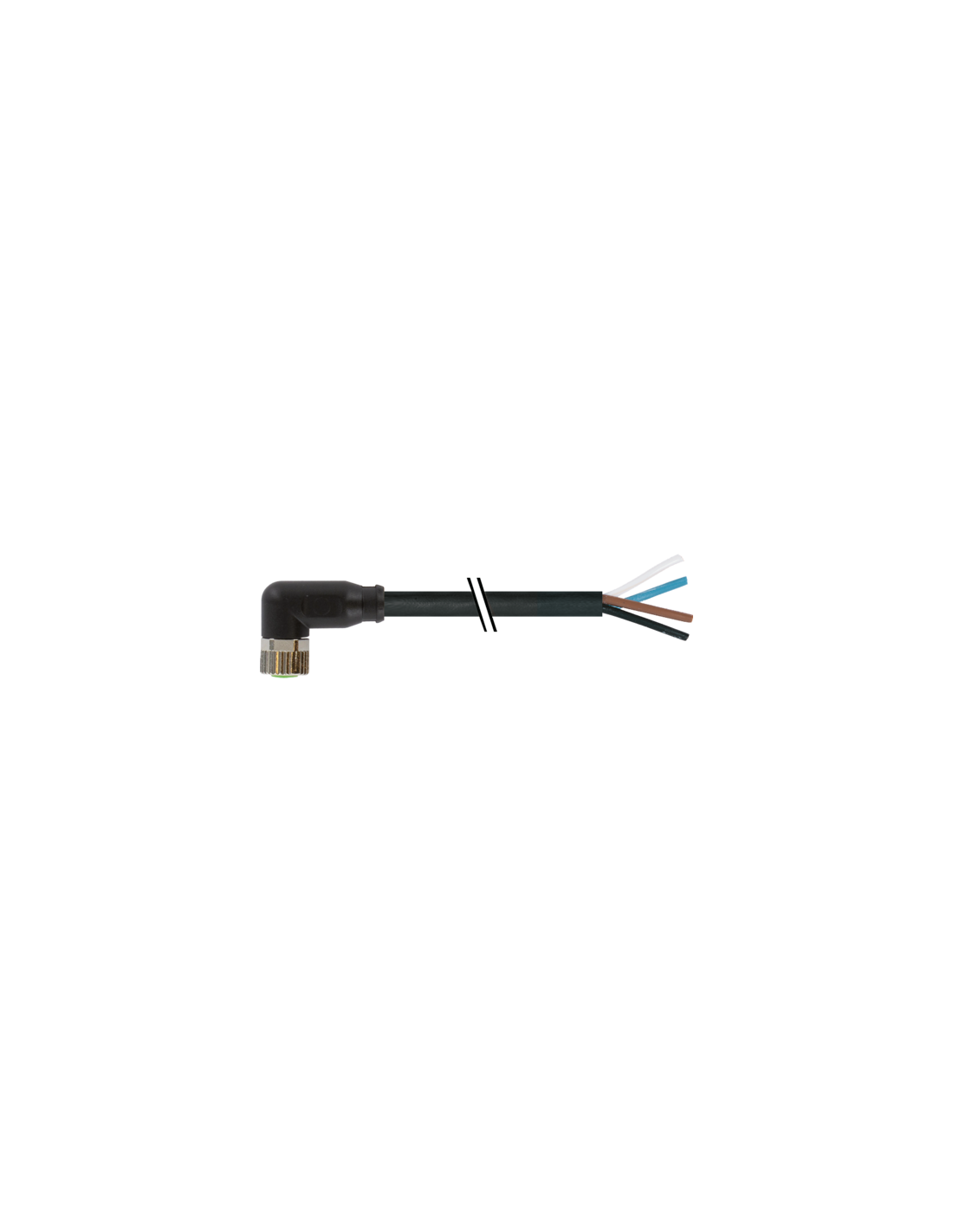

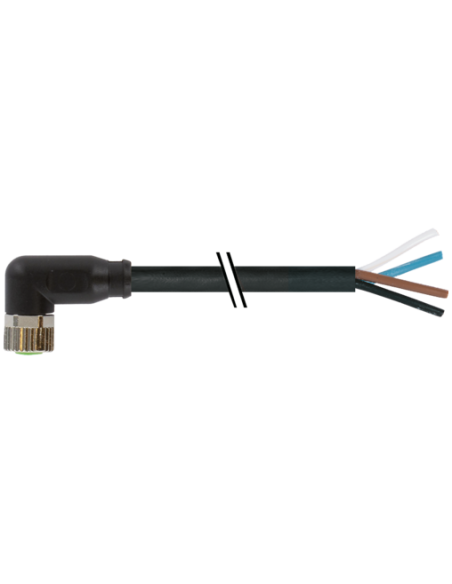

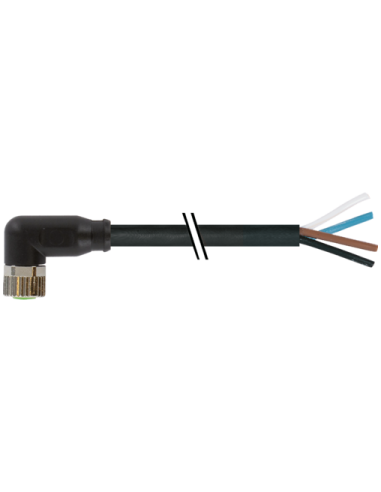

Konektor M8 żeński kątowy z wolnym kablem 4 piny 5m – 7000-08101-6110500
Konektor M8 żeński kątowy z wolnym końcem kabla to niezawodne rozwiązanie do zastosowań przemysłowych, automatyki oraz maszyn i urządzeń wymagających stabilnych połączeń elektrycznych. Oferowany model – kod produktu: 7000-08101-6110500 – umożliwia tworzenie trwałych, odpornych na czynniki zewnętrzne połączeń sygnałowych oraz zasilających.
Najważniejsze cechy konektora M8 żeńskiego kątowego z kablem
- Kątowy konektor żeński M8 – wygodny montaż nawet w miejscach o ograniczonej przestrzeni.
- 4 piny – kompatybilność z szeroką gamą urządzeń i czujników.
- Długość kabla: 5 metrów – umożliwia elastyczne prowadzenie instalacji.
- Wytrzymała konstrukcja – obudowa z tworzywa sztucznego odporna na działanie olejów i czynników chemicznych.
- Wysoki stopień ochrony – klasy IP65, IP66K, IP67, doskonały do trudnych warunków przemysłowych.
- Pozłacane styki – minimalizują straty sygnału i zapewniają pewny kontakt.
- Kodowanie A – gwarancja prawidłowego połączenia.
- Kabel PVC, wolny od ołowiu, kadmu, FCKW i silikonu.
Zastosowanie konektora M8 kątowego z wolnym końcem
Produkt doskonale sprawdza się w:
- Automatyce przemysłowej – szybkie i pewne przyłączanie czujników, siłowników oraz innych elementów systemów sterowania.
- Robotyce – kompaktowa budowa umożliwia łatwy montaż w konstrukcjach o ograniczonej przestrzeni.
- Systemach transportowych i magazynowych.
- Produkcji maszyn – wytrzymałość chemiczna i mechaniczna pozwala na pracę w wymagających środowiskach.
- Układach sygnałowych i zasilających.
Budowa i przewody konektora
Konektor M8 z wolnym końcem kabla jest wyposażony w cztery przewody o oznaczeniach i kolorach zgodnych z normą: brązowy (BN), biały (WH), niebieski (BU), czarny (BK). Ułatwia to szybką i bezbłędną instalację, szczególnie przy podłączaniu różnych urządzeń.
Budowa konektora zapewnia trwałość mechaniczną – zastosowano cynkowy odlew ciśnieniowy oraz wytrzymałe tworzywo PUR w powłoce zewnętrznej. Uszczelnienie z FKM zwiększa szczelność i odporność na agresywne media.
Odporność i bezpieczeństwo użytkowania
- Stopień ochrony IP65, IP66K, IP67 – ochrona przed pyłem, wodą i wpływem środowiska.
- Temperatura pracy: od -25°C do +85°C (konektor), od -30°C do +80°C (kabel).
- Odporność na oleje, benzyny, chemikalia oraz UV.
- Ognioodporność (zgodnie z IEC 60332-2-2).
- Maksymalne napięcie robocze: 60 V DC / 50 V AC.
- Prąd na styk: do 4 A.
Typowe parametry i schemat połączeń

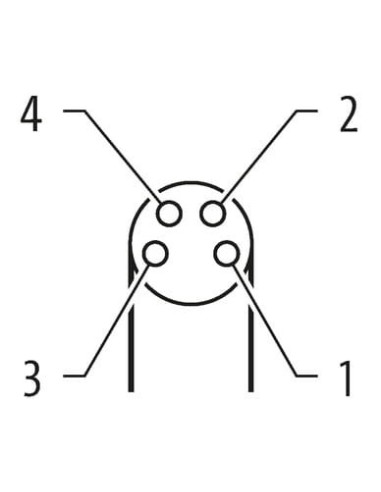

Konektor posiada gwint M8 x 1 o szerokości klucza SW9, a osłona kabla ma średnicę zewnętrzną 4,8 mm. Odpowiednie oznaczenia pinów i kolorów przewodów opisane są w załączonych schematach, co znacząco ułatwia poprawny montaż i integrację z innymi elementami systemu.
Korzyści z zastosowania konektora M8 żeńskiego kątowego
- Szybki montaż i podłączenie – konstrukcja typu plug & play oraz wolny koniec kabla.
- Bezpieczne i trwałe połączenie nawet w wymagających warunkach.
- Uniwersalność zastosowań w automatyce i przemyśle.
- Zgodność z normami – DIN EN 61076-2-104, UL, cURus.
Konektory M8 stanowią standard w branży przemysłowej – zapewniają pewność i łatwość integracji w rozmaitych aplikacjach.
