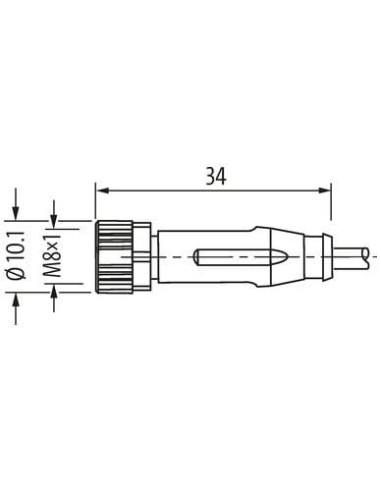

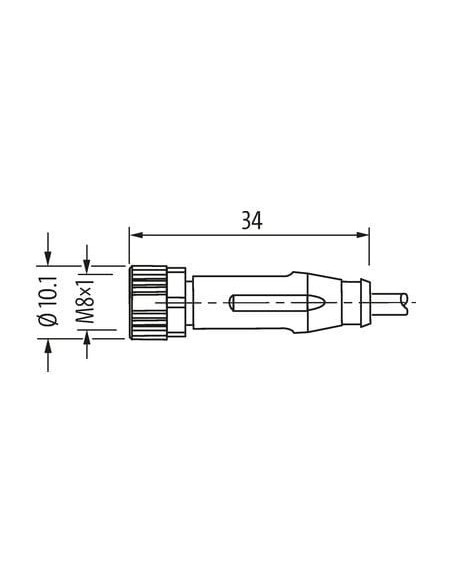

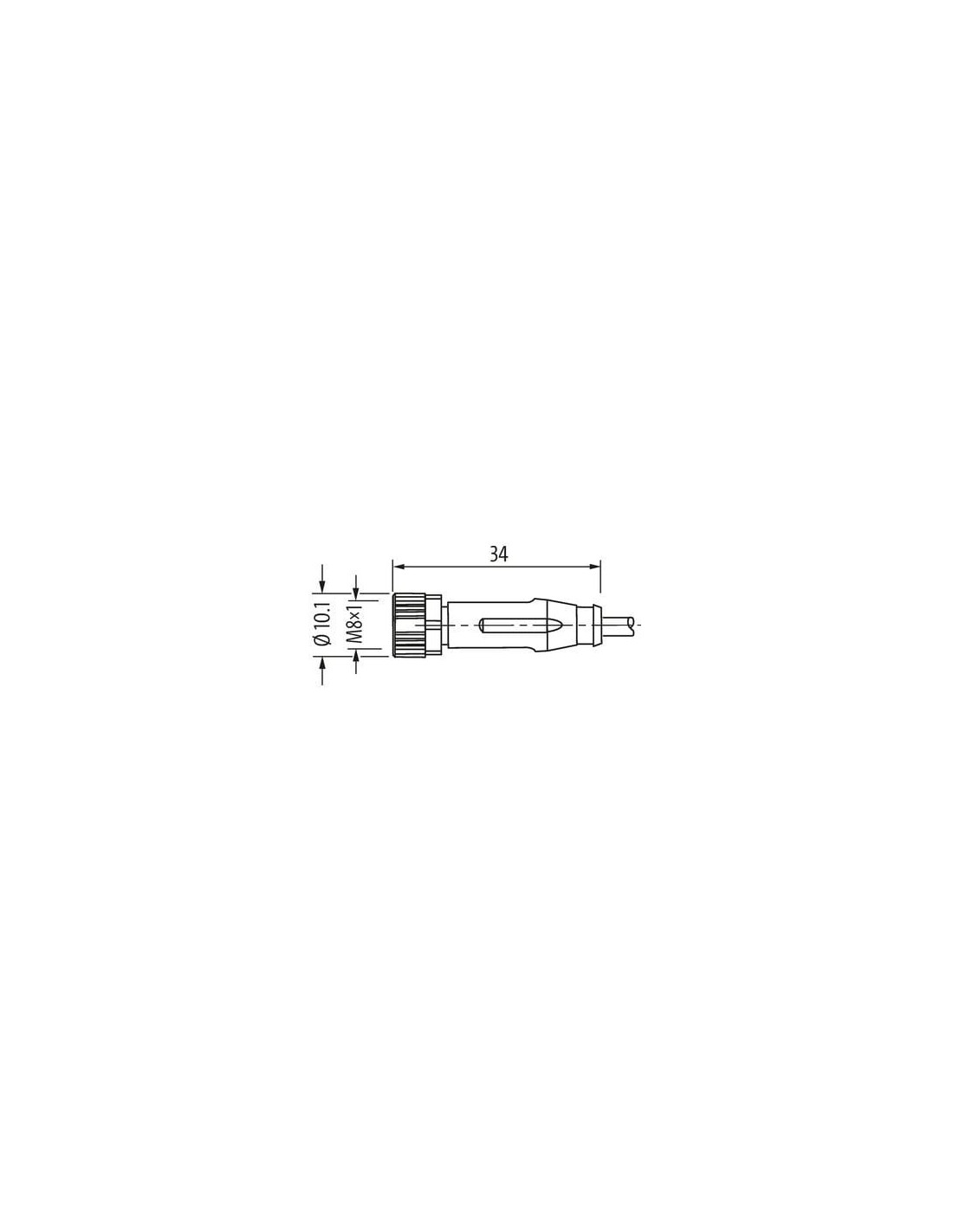

Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

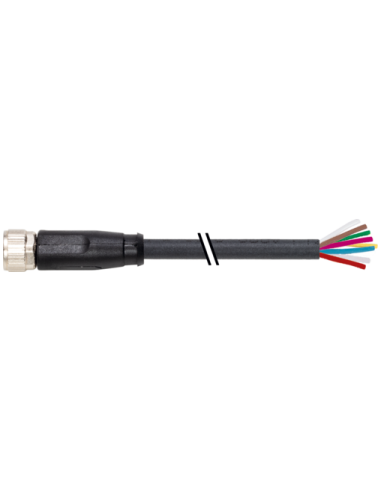

Złącze kablowe M8 żeńskie 8-pinowe proste z kablem 1,5 m – Kod 7000-08961-6960150
Profesjonalne złącze M8 żeńskie 0° to wysokiej jakości element przeznaczony do podłączania oraz przesyłu sygnałów i zasilania w aplikacjach automatyki przemysłowej. Prezentowany model o numerze katalogowym 7000-08961-6960150 wyróżnia się niezawodnością, precyzją wykonania oraz szerokim wachlarzem zastosowań w nowoczesnych instalacjach.
Zastosowanie złącza M8 żeńskiego ośmiopinowego
Złącze M8 idealnie sprawdza się w środowisku przemysłowym, m.in. w:
- systemach automatyki i sterowania
- układach czujników i siłowników
- rozwiązaniach mechatronicznych
- instalacjach wymagających wysokiego stopnia szczelności (IP67)
- w długoletnich i stabilnych połączeniach kablowych w trudnych warunkach środowiskowych
Dzięki zastosowaniu wysokiej klasy materiałów oraz odpornej izolacji możliwe jest użycie złącza zarówno w maszynach, robotach, jak i urządzeniach mobilnych, gdzie wymagana jest odporność na drgania, pył i wilgoć.
Budowa i zalety złącza M8 do kabla – konstrukcja przemysłowa
Złącze charakteryzuje się prostą obudową (0°), wykonaną z trwałego tworzywa sztucznego, odpornego na oleje i chemikalia, co gwarantuje bezpieczeństwo użytkowania nawet w wymagających aplikacjach technicznych.
- Typ gwintu: M8 x 1
- 8-pinowe wyprowadzenia zapewniają uniwersalność w podłączeniu sygnałów oraz zasilania
- Pozłacane styki dla maksymalnej odporności na korozję oraz niezawodnego przewodzenia sygnałów
- Kodowanie typu A – standard automatyki
- Długość kabla: 1,5 m
- Przekrój żyły: 0,14 mm², 8 przewodów w izolacji PP
- Kolor izolacji: czarny
- Odporność na drgania oraz zabezpieczenie przeciwwstrząsowe
Bezpieczeństwo i wytrzymałość połączenia – złącze M8 IP67
Stopień ochrony IP67 zapewnia pełną szczelność przed wnikaniem pyłu oraz wilgoci. Złącze jest odporne na działanie agresywnych mediów, takich jak oleje, smary czy środki chemiczne, co zwiększa zakres jego zastosowań.
- Temperatura pracy: od -30°C do +80°C
- Płaszcz kabla wykonany z odpornego na ścieranie i elastycznego tworzywa PUR
- Norma: DIN EN 61076-2-104 (M8)
- Możliwość zastosowania w ruchomych instalacjach dzięki odporności przewodu na wielokrotne zginanie – do 2 mln cykli
Diagramy i schematy podłączenia złącza M8 żeńskiego
Odpowiednie rozplanowanie pinów oraz kolorystyki przewodów ułatwia szybkie i bezbłędne podłączenie:
- 1 – biały (WH)
- 2 – brązowy (BN)
- 3 – zielony (GN)
- 4 – żółty (YE)
- 5 – szary (GY)
- 6 – różowy (PK)
- 7 – niebieski (BU)
- 8 – czerwony (RD)
Precyzyjna konstrukcja umożliwia montaż zgodny ze standardami przemysłowymi oraz szybkie serwisowanie przy zachowaniu bezpieczeństwa instalacji.
Typowe zastosowania – gdzie sprawdzi się przewód M8 żeński 8-pin
Przewód M8 7000-08961-6960150 to doskonały wybór dla branży maszynowej, budowy linii produkcyjnych, urządzeń pomiarowych, automatyki transportowej, a także przy integracji innowacyjnych układów czujnikowych i realizacji złożonych systemów komunikacji przemysłowej.
