⚠ NOTYFIKACJA ⚠
PRODUCT WILL BE DISCONTINUED BY MARCH 2023. PLEASE HAVE A LOOK AT THE ALTERNATIVE PRODUCTS.
Żeński proste
M12, 3-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 318 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Ekran kabla (osłona) | 85 % |
| wire arrangement | , niebieski, czarny |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Conductor crosssection (wire) | 0,34 mm² |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor M12 żeński prosty z wolnym końcem kabla – 7000-13181-3180150
Złącze M12 żeńskie o prostej konstrukcji, wyposażone w kabel o długości 1,5 m, to praktyczne rozwiązanie przeznaczone do szybkiego i niezawodnego łączenia urządzeń automatyki przemysłowej, systemów czujników, siłowników oraz wielu innych komponentów. Produkt spełnia rygorystyczne normy przemysłowe, gwarantując bezpieczną i długotrwałą eksploatację nawet w wymagających warunkach środowiskowych.
Charakterystyka i możliwości zastosowania złącza M12 3-pin
Konektor M12 3-pin A-kodowany jest szeroko stosowany w automatyce i robotyce, gdzie kluczowe znaczenie mają szybkie, odporne na drgania, profesjonalne połączenia elektryczne. Dzięki solidnej izolacji i ekranowaniu znajduje zastosowanie m.in. w:
- systemach czujników i aktuatorów
- przemysłowych liniach produkcyjnych
- automatyce maszyn
- urządzeniach transportu technologicznego
- instalacjach wymagających wysokiej odporności na oleje i działanie substancji chemicznych
Kluczowe zalety i trwałość konstrukcji złącza M12 żeńskiego prostego
Konektor wyróżnia się obudową wykonaną z tworzywa sztucznego PUR, charakteryzującą się doskonałą odpornością chemiczną oraz na oleje. Złącze ekranowane oraz stopień ochrony IP65, IP66K, IP67 umożliwiają pracę w niekorzystnych warunkach środowiskowych – zarówno wewnątrz, jak i na zewnątrz budynków.
Metalowa powłoka blokady i złącza śrubowego zapewnia trwałość mechaniczną oraz wysoką odporność na uderzenia i wstrząsy, a odlew ciśnieniowy ze stopu cynku podkreśla niezawodność podczas użytkowania na liniach produkcyjnych.
Bezpieczne połączenie i prosty montaż złącza M12 z kablem

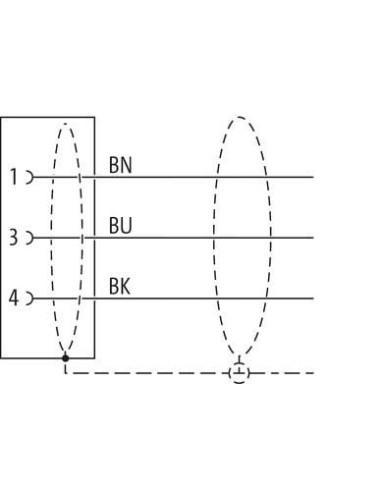

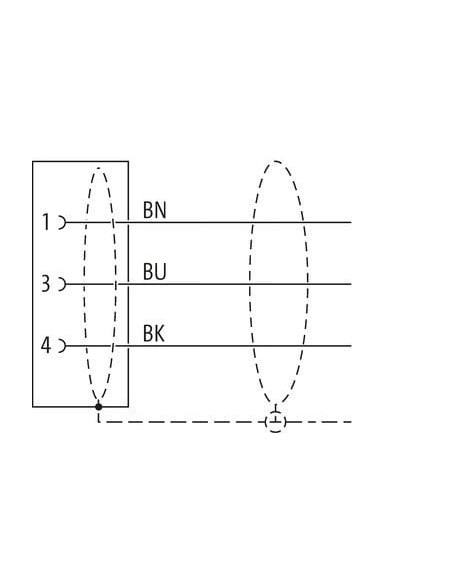

Gwint M12 x 1 oraz wygodny montaż za pomocą nakrętki kluczem SW13 gwarantują szybkie i pewne połączenie. Złącze posiada system A-kodowania oraz wyprowadzenia na trzy przewody (brązowy, niebieski, czarny), które umożliwiają prostą identyfikację i bezbłędny montaż.
- Kabel o długości 1,5 m (możliwość zamówienia innych długości)
- Przewody o przekroju 0,34 mm², wykonane z wytrzymałego materiału
- Solidne ekranowanie – oplot miedziany, pokrycie ≥85%
- Trwała zewnętrzna powłoka PUR o średnicy 5,9 mm, odporna na UV oraz ścieranie
- Wysoka elastyczność oraz odporność na promieniowanie UV i płomień (zgodność z normami UL 1581, IEC 60332-2-2)
Typowe scenariusze wykorzystania konektorów M12
Złącza tego typu są polecane do:
- Podłączania czujników i siłowników w maszynach przemysłowych
- Modernizacji i rozbudowy linii produkcyjnych
- Aplikacji wymagających niezawodnych połączeń w środowisku o podwyższonym ryzyku zalania, zapylenia lub oddziaływania substancji chemicznych
Bezproblemowe użytkowanie zapewnia także konstrukcja chroniąca przed uszkodzeniami mechanicznymi (zaleca się stosowanie opasek kablowych do ochrony przed naciągami). Kabel pozostaje elastyczny nawet w niskich temperaturach i podczas ruchu, zachowując swoje właściwości w zakresie temperatur od -30 °C do 80 °C (instalacja stała).
Przewaga techniczna dzięki złączu M12 z ekranowanym kablem
Dzięki profesjonalnej budowie oraz zgodności z normami DIN EN 61076-2-101 oraz IEC 60664-1, złącze M12 spełnia wymagania instalacji przemysłowych – zarówno pod względem elektrycznym (do 60 V, 4 A na styk), jak i mechanicznym oraz środowiskowym.
Konektor M12 żeński prosty z wolnym końcem kabla (kod: 7000-13181-3180150) to pewne i trwałe rozwiązanie, które wpisuje się w potrzeby nowoczesnego przemysłu automatyki i robotyki.
