Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

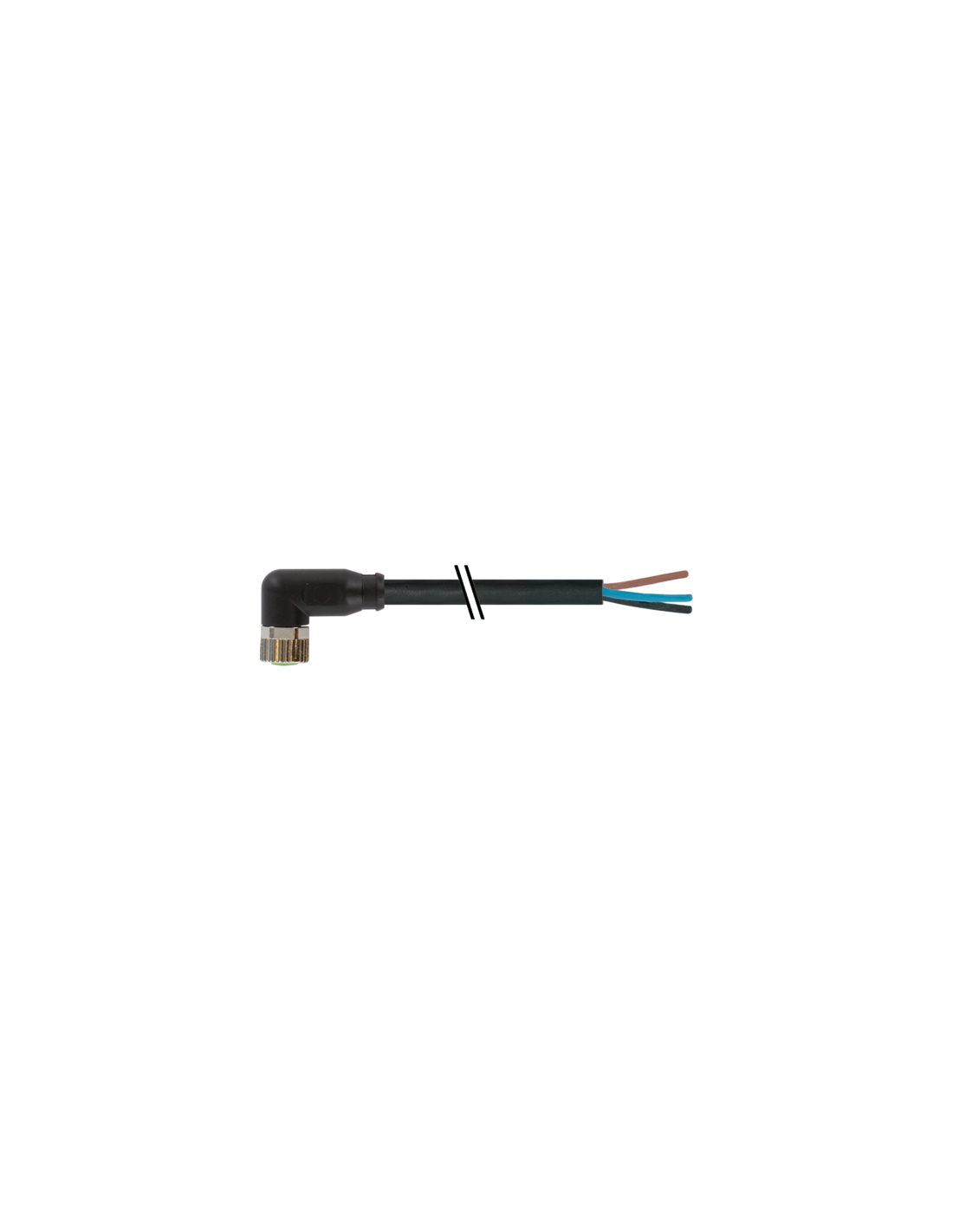

Konektor M8 żeński kątowy z wolnym końcem przewodu – 3 piny, 10 m
Konektor M8 żeński kątowy z wolnym końcem przewodu to wysokiej klasy rozwiązanie dedykowane do niezawodnego połączenia elektrycznego w różnorodnych aplikacjach przemysłowych i automatyki. Dzięki przemyślanej konstrukcji oraz zastosowaniu trwałych materiałów, produkt doskonale sprawdza się zarówno w maszynach, urządzeniach przemysłowych, jak i systemach czujników oraz siłowników.
Zastosowania konektora M8 żeńskiego kątowego
Konektor M8 cieszy się szczególną popularnością w automatyce przemysłowej, sterowaniu procesami, budowie maszyn oraz instalacjach, gdzie liczy się szybkie oraz pewne połączenie. Kątowe wyprowadzenie przewodu zapewnia oszczędność miejsca i łatwiejszy montaż w miejscach o ograniczonej przestrzeni.
- Systemy czujników i siłowników
- Automatyka przemysłowa
- Maszyny produkcyjne
- Robotyka
- Aplikacje wymagające wysokiej odporności środowiskowej
Kluczowe zalety konektora M8 – kod produktu 7000-08081-6301000
- Szybkie i pewne połączenie dzięki solidnemu złączu śrubowemu M8 x 1
- Kątowe wyprowadzenie przewodu ułatwia instalację w trudno dostępnych miejscach
- Wysoka odporność chemiczna i na oleje dzięki zastosowaniu tworzywa PUR na płaszczu przewodu
- Uniwersalna długość kabla – 10 m, co daje dużą elastyczność zastosowania
- Wysoki stopień ochrony IP65, IP66K, IP67 umożliwia wykorzystanie w wymagających warunkach przemysłowych
- Pozłacane styki gwarantują niezawodne i długotrwałe połączenie
Opis techniczny i konstrukcja konektora M8 żeńskiego kątowego
Konektor wyposażony jest w 3-pinowe złącze, odpowiadające najbardziej popularnym układom połączeń w automatyce i mechatronice. Produkt posiada przewód z wolnym końcem, co pozwala na indywidualne dopasowanie do potrzeb instalacji i swobodny dobór zakończenia po stronie urządzenia.
Pancerz przewodu wykonany jest z trwałego tworzywa PUR, odpornego na promieniowanie UV, działanie olejów, smarów i substancji chemicznych. Złącze posiada kodowanie A, zgodnie z normą DIN EN 61076-2-104 (M8).
Bezpieczeństwo i niezawodność połączenia elektrycznego
Wysokie parametry elektryczne, w tym napięcie robocze do 60 V DC oraz prąd maks. 4A na styk, zapewniają stabilność linii sygnałowych oraz zasilających. Pozłacane styki nie ulegają szybkiemu zużyciu, gwarantując niezawodność przesyłu sygnału nawet w trudnych warunkach środowiskowych.
Konektor spełnia wymagania najważniejszych norm odporności środowiskowej, w tym IP65, IP66K oraz IP67, skutecznie chroniąc połączenie przed wilgocią, kurzem oraz skutkami mycia pod ciśnieniem.
Budowa i montaż konektora M8 z wolnym przewodem
- Kątowa konstrukcja gniazda z tworzywa sztucznego (PUR)
- Pokrycie elementów metalowych warstwą niklowaną
- Uszczelka FKM gwarantująca szczelność
- Klucz montażowy SW9 umożliwiający szybki i łatwy montaż
- Możliwość stosowania w peszlach o średnicy wewnętrznej 6,5 mm
Parametry kabla – elastyczność i wytrzymałość
Przewód trójżyłowy (czarny, niebieski, brązowy) skręcany, przekrój 0,25 mm², o wysokiej odporności mechanicznej i doskonałej elastyczności – sprawdza się zarówno przy montażu stacjonarnym, jak i w częściach ruchomych maszyn (do 10 milionów cykli gięcia).
- Średnica zewnętrzna przewodu: 4,1 mm
- Temperatura pracy ciągłej: od -40°C (stała) do +80°C / +90°C przy pracy do 10 000 h
- Odporność na UV, odporność na płomień oraz wybrane substancje chemiczne
Konektor M8 kątowy – schemat połączeń i oznaczenia przewodów
Produkt wyposażony jest w czytelny schemat podłączenia, który ułatwia szybki montaż i minimalizuje ryzyko błędnych połączeń. Kolorystyka przewodów oraz standardowe oznaczenia pozwalają na prostą identyfikację i integrację z większością systemów przemysłowych.
Złączka pasuje do standardów montażowych M8, a kodowanie A zabezpiecza przed przypadkowym podłączeniem niekompatybilnych urządzeń.
Odpowiednio dobrane materiały i wysoki stopień ochrony sprawiają, że konektor M8 żeński kątowy z wolnym przewodem doskonale sprawdza się w środowiskach wymagających niezawodności, długowieczności oraz odporności na niekorzystne czynniki zewnętrzne.
