Żeński kątowe
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

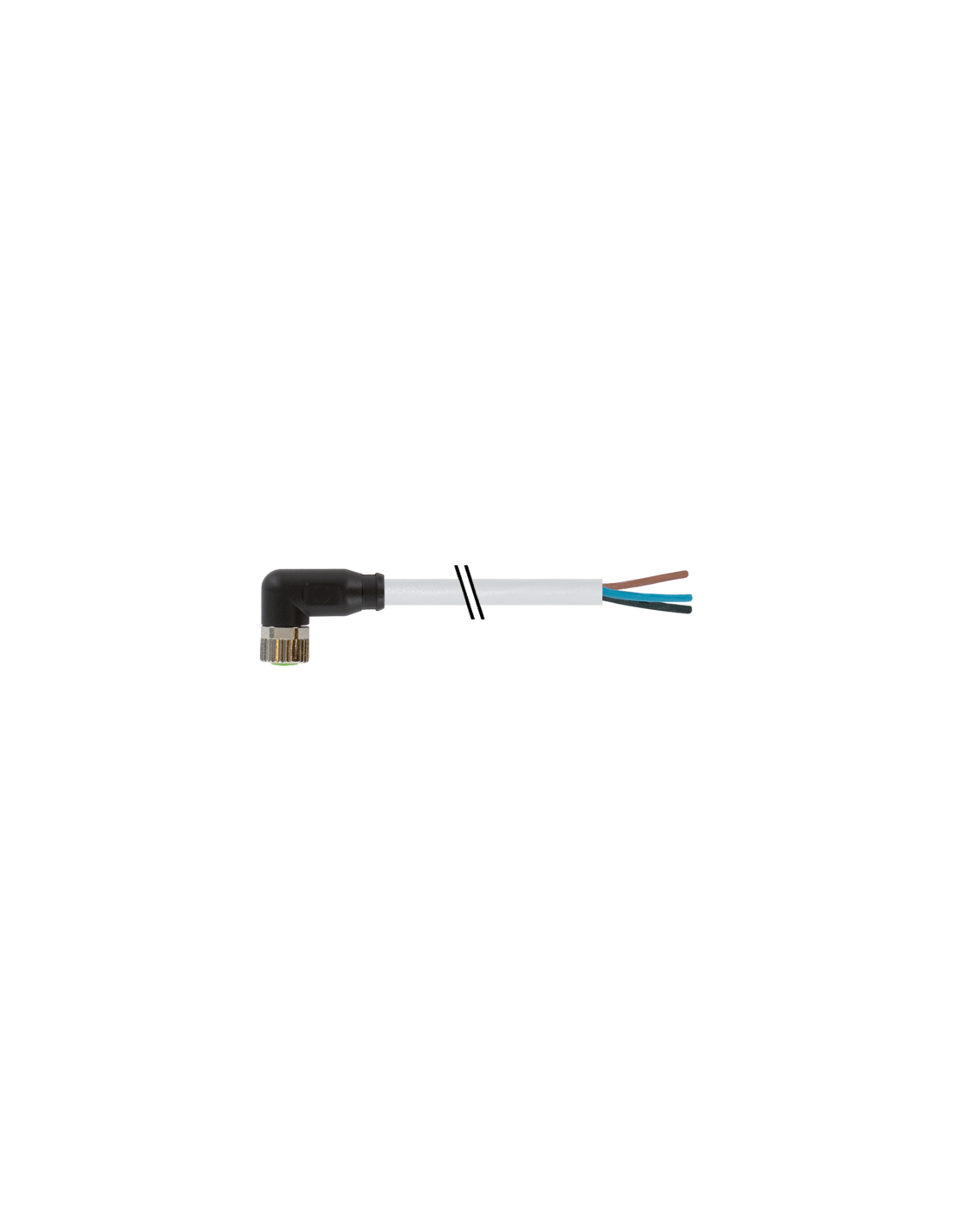

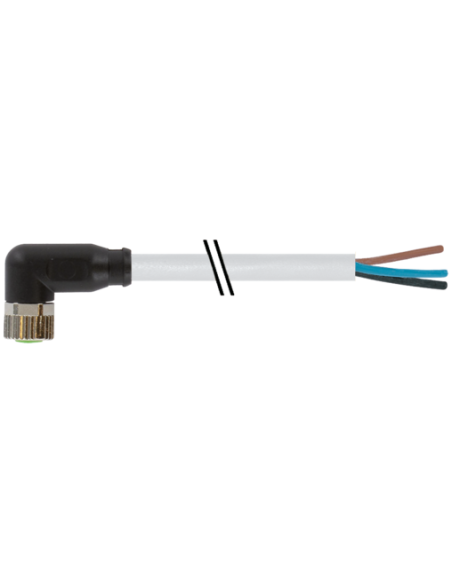

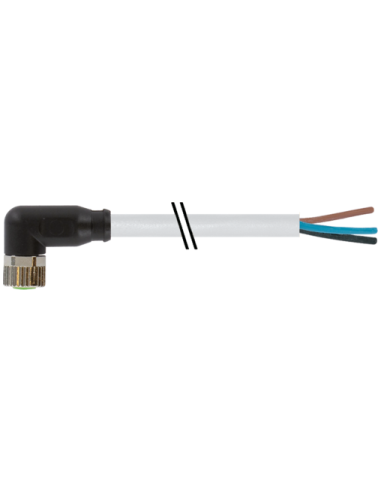

Konektor M8 żeński kątowy z wolnym końcem kabla 3 m – 7000-08081-2100300
Konektor M8 żeński kątowy z wolnym końcem kabla to sprawdzone i uniwersalne rozwiązanie do przemysłowych połączeń elektrycznych. Produkt o kodzie 7000-08081-2100300 znajduje zastosowanie w wymagających aplikacjach automatyki przemysłowej, inżynierii maszyn oraz instalacjach elektrycznych, gdzie niezawodność połączeń jest kluczowa.
Zastosowania i przeznaczenie złącza M8 kątowego
Złącze M8 jest często wykorzystywane w:
- czujnikach przemysłowych, siłownikach i urządzeniach wykonawczych,
- aplikacjach pomiarowych oraz sterujących,
- instalacjach wymagających wysokiej odporności na kurz i wodę (klasa IP65/IP66K/IP67),
- sytuacjach, w których zachodzi potrzeba szybkiego i pewnego podłączenia sygnału lub zasilania,
- rozwiązaniach automatyki budynkowej i oświetleniowej.
Najważniejsze cechy konektora M8
Wyróżniające cechy tego złącza:
- Kątowe wyprowadzenie przewodu – umożliwia instalację w miejscach o ograniczonej przestrzeni,
- 3 piny – przystosowane do typowych sygnałów oraz zasilania,
- Wysoka odporność mechaniczna – złącze wyposażone w radełkowaną, plastikową nakrętkę oraz obudowę z odpornego na chemikalia i oleje tworzywa PUR,
- Kodowanie A – uniwersalność i kompatybilność z większością urządzeń przemysłowych,
- Pozłacane styki – zapewniają trwałość i niezawodne przewodzenie sygnału,
- Wytrzymała osłona z PVC – o podwyższonej odporności na ścieranie i zginanie,
- Klasa ochrony IP65 / IP66K / IP67 – gwarantuje bezpieczeństwo pracy w trudnych warunkach przemysłowych,
- 3-metrowy przewód z wolnymi końcami do dowolnej konfiguracji podłączenia.
Budowa i bezpieczeństwo użytkowania
Konektor M8 o kodzie 7000-08081-2100300 charakteryzuje się ergonomiczną konstrukcją, która pozwala na szybki montaż poprzez wkręcenie złącza w gniazdo (gwint M8 x 1) oraz łatwe przykręcanie nakrętką. Tworzywo wykorzystane do produkcji zapewnia dodatkową odporność chemiczną. Produkt spełnia normę DIN EN 61076-2-104, co gwarantuje odpowiednią jakość wykonania oraz możliwość zastosowania w systemach podlegających standaryzacji.
Zalety zastosowania złącza M8 kątowego z kablem
- Uniwersalność montażu w automatyce, robotyce, przemyśle spożywczym i maszynowym,
- Szybkie i bezpieczne podłączanie dzięki kątowej geometrii złącza,
- Ochrona przewodu przed złamaniem i uszkodzeniem mechanicznym,
- Możliwość docięcia i obróbki wolnego końca według potrzeb instalacyjnych,
- Wyraźne oznaczenia przewodów (brązowy, niebieski, czarny) ułatwiające prawidłowe podłączenie.
Podsumowanie – konektor M8 do zadań specjalnych
Konektor M8 żeński kątowy z 3-metrowym kablem jest doskonałym wyborem dla wszystkich, którzy poszukują niezawodnych i elastycznych rozwiązań do zasilania i transmisji sygnału w przemysłowych instalacjach elektrycznych. Łatwa identyfikacja przewodów, wysoka klasa szczelności oraz trwałe materiały wykonania sprawiają, że złącze to znakomicie sprawdzi się nawet w wymagających warunkach pracy.
