Złącza wtykowe dla przemysłu spożywczego
Żeński kątowe
M12, 5-piny
ekranowany
Kodowanie A
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

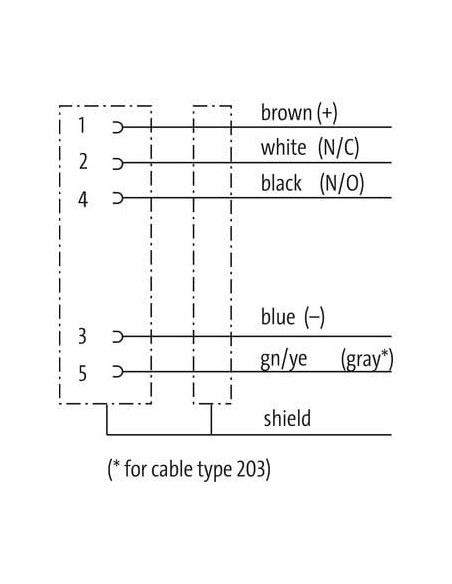

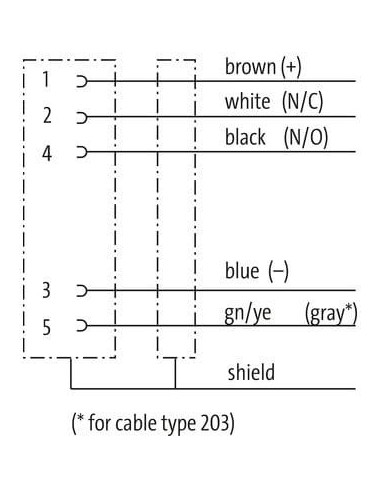

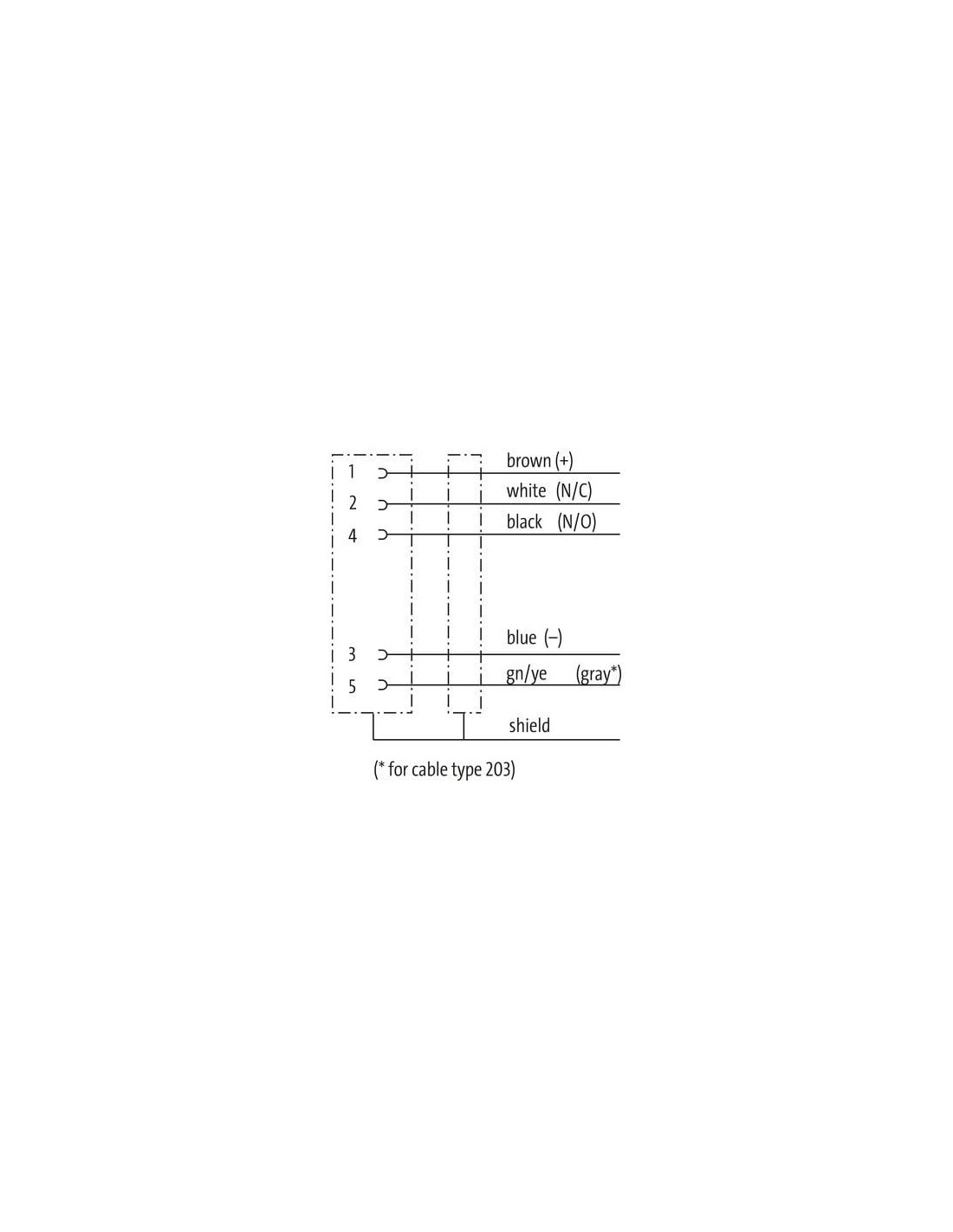

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 348 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Stranding factor min. | 75 mm |
| Stranding factor max. | 75 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 72,05 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 75 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień gięcia (w ruchu) | 15 x Outer diameter |

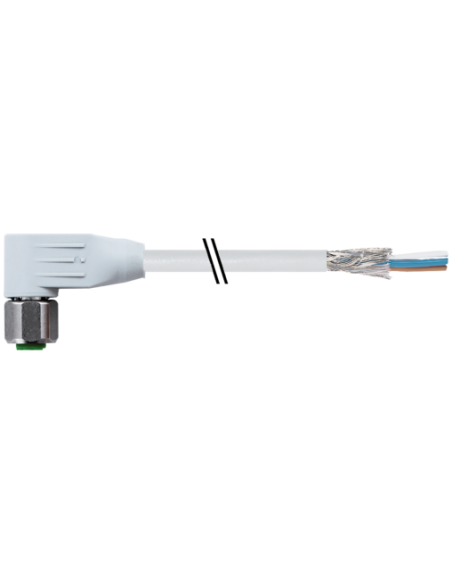

Konektor M12 żeński katowy z wolnymi końcami kabla – profesjonalne rozwiązanie do zastosowań przemysłowych
Konektor M12 żeński, katowy z wolnymi kablami (kod produktu: 7014-13281-3480500) to element połączeniowy wysokiej jakości, zaprojektowany z myślą o wymagających środowiskach przemysłowych, takich jak przemysł spożywczy, automatyka oraz aplikacje maszynowe. Solidna konstrukcja oraz zastosowanie wysokiej jakości materiałów zapewniają niezawodność i długi czas eksploatacji w trudnych warunkach.
Wysoka odporność – konektor M12 do pracy w trudnych warunkach
Złącze M12 charakteryzuje się bardzo wysokim stopniem ochrony (IP65, IP66K, IP67, IP68, IP69K), co czyni je niezwykle odpornym na pył, wilgoć, zalanie wodą oraz czyszczenie strumieniem pod wysokim ciśnieniem. Dzięki obudowie wykonanej z wytrzymałego tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje, konektor doskonale sprawdza się w miejscach, gdzie występują agresywne media i środki czyszczące.
Złącze M12 5-pin – szerokie możliwości konfiguracji
Konektor 5-pinowy umożliwia wygodne i niezawodne połączenie instalacji z wieloma układami automatyki i sterowania. Katowy układ gniazda pozwala na efektywne prowadzenie przewodu nawet w ograniczonej przestrzeni lub w pobliżu ścian szaf sterowniczych. Wolny koniec kabla daje elastyczność w doborze długości przewodu oraz umożliwia indywidualne zakończenie pod konkretne aplikacje.
- Zaciski pozłacane – minimalizują straty przesyłowe i zwiększają niezawodność połączenia.
- Ekranowanie oplotem miedzianym – zapewnia wysoką odporność na zakłócenia elektromagnetyczne.
- Możliwość wykorzystania w aplikacjach wymagających wysokiej czystości lub odporności sanitarnej.
Zastosowania konektora M12 żeńskiego katowego z wolnym końcem
Konektor M12 żeński katowy znajduje zastosowanie w branżach takich jak automatyka przemysłowa, robotyka, przemysł spożywczy, linie produkcyjne, przemysł opakowaniowy, a także w aplikacjach maszyn specjalistycznych oraz w systemach transportu wewnętrznego (intralogistyka). Uniwersalność złącza pozwala na łatwe dopasowanie do projektów modernizacji i nowych instalacji.
Charakterystyka przewodu i wygoda instalacji
Przewód ekranowany o długości 5 m umożliwia montaż urządzeń w znacznej odległości od punktu zasilania lub sterowania. Izolacja i płaszcz PVC w kolorze szarym są odporne na ścieranie i czynniki chemiczne, a liczba żył oraz ich przekrój umożliwiają obsługę sygnałów oraz zasilania zgodnie z aktualnymi normami technicznymi.
- Kolory żył: brązowy, niebieski, biały, czarny, zielono-żółty – przejrzyste podłączenie, zgodność ze standardami przemysłowymi.
- Łatwość montażu: końcówki przewodów pozwalają na szybkie podłączenie w instalacji automatyki lub elektrycznej.
- Możliwość mocowania do elementów konstrukcji za pomocą opasek, co zapewnia odciążenie kabla (strain relief).
Dlaczego warto wybrać konektor M12 żeński katowy?
Konektor M12 żeński katowy z wolnymi końcami kabla to niezawodne, uniwersalne i wytrzymałe rozwiązanie do obsługi sygnałów oraz zasilania nawet w bardzo trudnych warunkach środowiskowych. Odpowiednia konstrukcja, wysoki stopień ochrony oraz zastosowanie wyselekcjonowanych materiałów gwarantują pewność i bezpieczeństwo każdej instalacji automatyki lub sterowania.
