Żeński kątowe
M8, 8-pinów
z opaską kodującą
Uwaga: Mocowanie styków obracane do 180°!
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

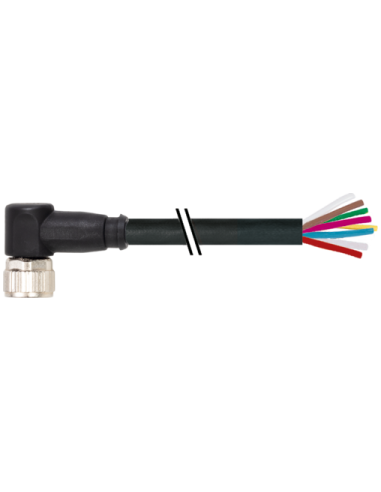

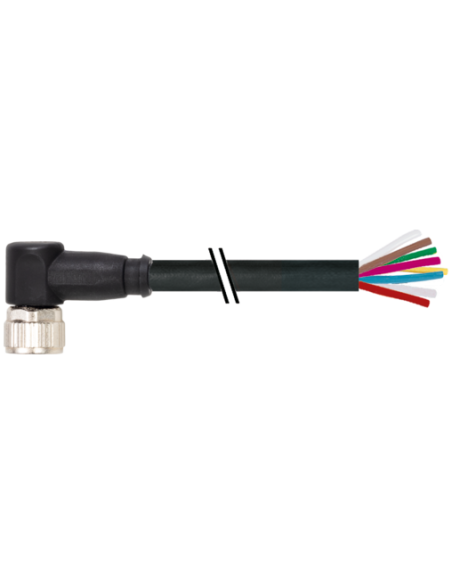

Konektor M8 kątowy, żeński 8-pinowy z kablem – 7000-08972-6960150
Konektor M8 do kabla wełnianego, żeński, kątowy to niezawodne rozwiązanie do połączeń elektrycznych w przemysłowych aplikacjach automatyki, gdzie wymagana jest wysoka odporność oraz trwałość. Precyzyjna konstrukcja i uniwersalność sprawiają, że produkt o kodzie 7000-08972-6960150 doskonale sprawdza się w każdym środowisku przemysłowym, a szerokie możliwości zastosowania czynią go kluczowym elementem instalacji automatycznych.
Zastosowanie i funkcjonalność konektora M8 z kablowym wyprowadzeniem
Konektor M8 kątowy, 8-pinowy, wykorzystywany jest przede wszystkim w:
- Automatyce przemysłowej – do podłączania czujników, siłowników i urządzeń peryferyjnych;
- Przemysłowych systemach komunikacyjnych – w aplikacjach wymagających niezawodnych i szczelnych połączeń;
- Maszynach i liniach produkcyjnych;
- Rozwiązaniach intralogistycznych oraz robotyce.
Produkt łączy w sobie
odporność na czynniki chemiczne, oleje oraz uszkodzenia mechaniczne, dzięki czemu można stosować go nawet w trudnych warunkach przemysłowych.
Najważniejsze cechy konektora M8 żeńskiego, kątowego
- Precyzyjne połączenie – 8 pozłacanych pinów, gwarantujących niezawodny przesył sygnałów;
- Bardzo dobra szczelność – stopień ochrony IP67 zapewnia ochronę przed pyłem i czasowym zanurzeniem w wodzie (połączenie włożone i przykręcone);
- Wytrzymała konstrukcja – obudowa wykonana z tworzywa TPU oraz cynkowego odlewu ciśnieniowego;
- Kabel o długości 1,5 m – estetyczne, czarne wykończenie izolacji, wysokiej jakości przewody miedziane;
- Szeroki zakres temperatur pracy – od -30°C do 80°C, odporność na zmienne warunki środowiskowe;
- Kodowanie typu A zapobiegające błędnemu podłączeniu;
- Kątowe wyprowadzenie – umożliwia montaż w ograniczonych przestrzeniach i poprawia ergonomię instalacji;
- Zgodność z normą DIN EN 61076-2-104 (M8).
Typowe zastosowania konektora M8 z wyjściem kablowym
Konektor M8 8-pinowy znajduje zastosowanie szczególnie tam, gdzie wymagana jest szybka i bezpieczna instalacja systemów automatyki oraz łatwość serwisowania podzespołów. Dzięki kątowej konstrukcji i wysokiej odporności, stosuje się go m.in. w:
- Układach sterowania maszynami przemysłowymi;
- Robotyce oraz liniach montażowych;
- Systemach przenośników taśmowych;
- Systemach monitoringu oraz czujnikach położenia.
Produkt ten polecany jest tam, gdzie możliwość awarii układów związana z warunkami środowiskowymi mogłaby generować wysokie koszty przestojów.
Bezpieczne i uniwersalne połączenia kablowe w przemyśle
Dzięki pozłacanym stykom oraz izolowanym przewodom konektor M8 kątowy wyróżnia się niską rezystancją przejścia oraz odpornością na korozję. Uniwersalność pinów i wyprowadzeń pozwala na szeroki zakres zastosowań w różnych systemach automatyki. Produkt przewidziany jest do wielokrotnej eksploatacji – wykonany został z materiałów o długiej żywotności, które gwarantują minimalizację przerw serwisowych i wysoką efektywność pracy układu.

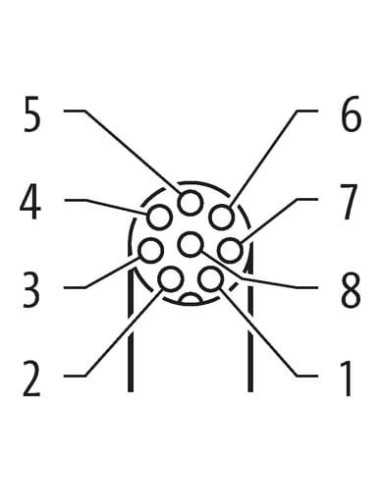

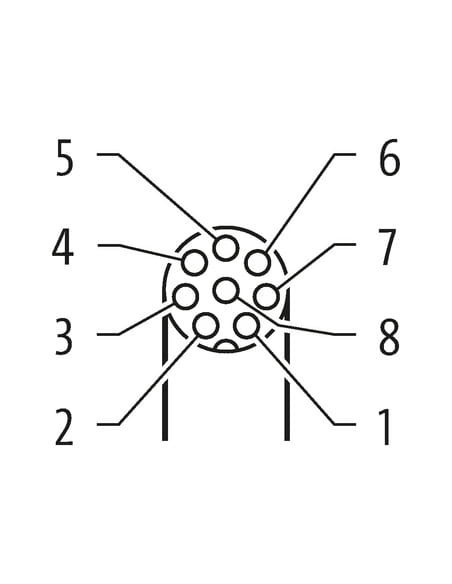

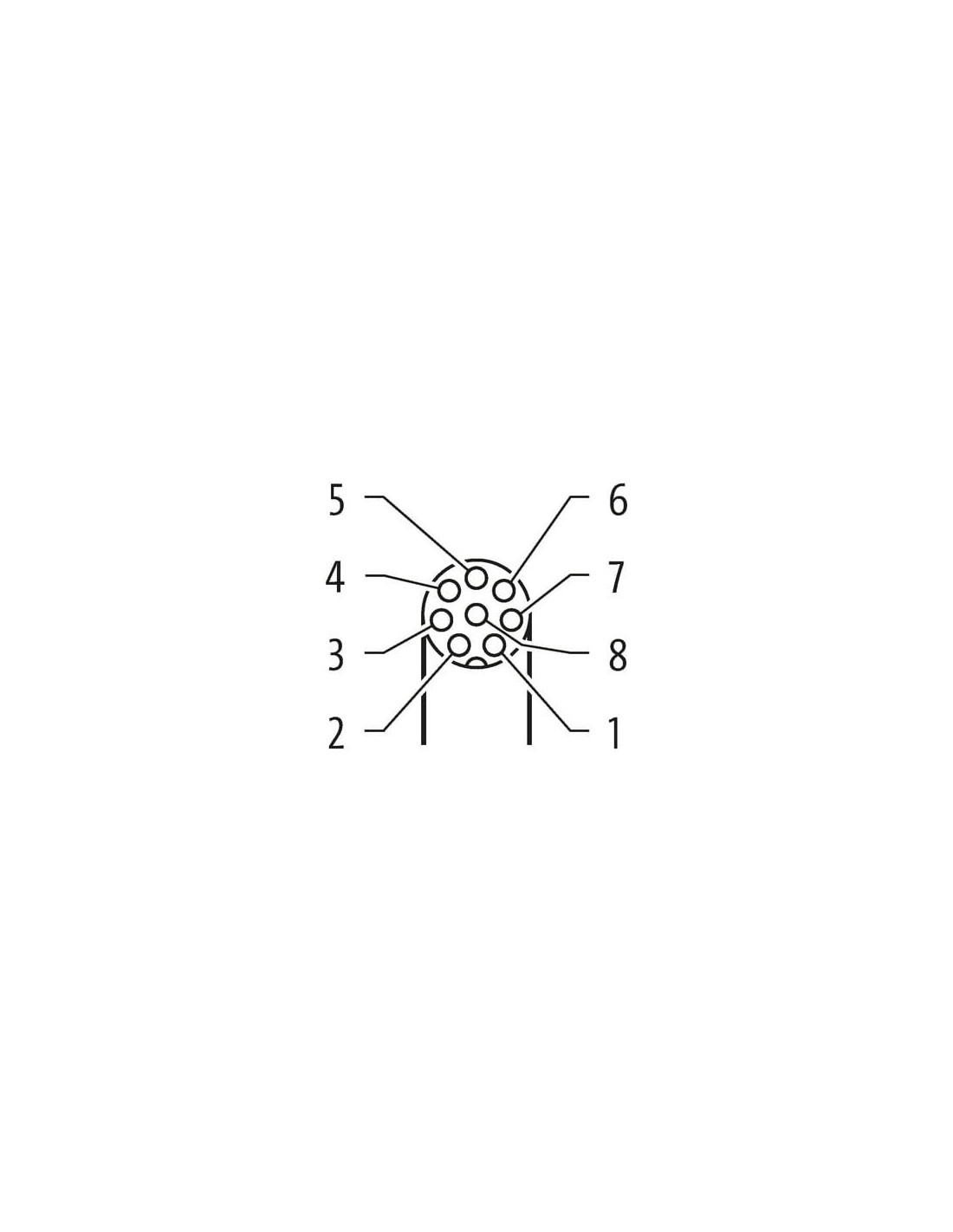

Konektor M8 kątowy 8-pin – wyprowadzenie i kolory przewodów
Wariant 8-pinowy tego konektora pozwala na podłączenie różnorodnych sygnałów oraz zasilania – przy zachowaniu jasnej identyfikacji przewodów kolorystycznie zgodnych z normami. Schemat oraz oznaczenia kolorów wraz z układem wyprowadzeń przedstawione są na dołączonych rysunkach technicznych.
Konektor M8 do kabla wełnianego, żeński, kątowy (7000-08972-6960150) to rozwiązanie zaprojektowane z myślą o bezpieczeństwie i niezawodności połączeń elektrycznych w nowoczesnych systemach automatyki przemysłowej.
