M12, 5-piny
Żeński proste
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Konektor M12 żeński prosty z wolnym końcem kabla 7000-13221-3491500 – zastosowania, właściwości, zalety
Konektor M12 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie przeznaczone do połączeń przemysłowych, automatyki oraz instalacji wymagających solidnego i trwałego łącza sygnałowego lub zasilającego. Produkt o kodzie 7000-13221-3491500 spełnia najbardziej rygorystyczne normy bezpieczeństwa i jakości, dzięki czemu znajduje szerokie zastosowanie w trudnych warunkach eksploatacyjnych.
Konektor M12 żeński – wszechstronne zastosowanie w przemyśle
Złącze M12 w wersji żeńskiej z pięcioma pinami doskonale sprawdzi się w środowiskach o podwyższonej wilgotności, zapyleniu oraz narażeniu na oleje i czynniki chemiczne, jak również w instalacjach narażonych na drgania i wstrząsy. Typowe obszary zastosowań obejmują:
- Automatyka przemysłowa – czujniki, siłowniki, urządzenia pomiarowe
- Przemysł spożywczy, logistyczny i maszynowy
- Systemy transportowe i przenośnikowe
- Aplikacje wymagające połączeń odpornych na warunki atmosferyczne
Zalety i kluczowe cechy konektora M12 z kablem PUR
- Odporność na działanie olejów, paliw oraz chemikaliów – dzięki zastosowaniu materiału PUR jako płaszcza zewnętrznego, złącze nadaje się do wymagających aplikacji przemysłowych
- Wysoka klasa szczelności – stopień ochrony IP65/IP66K/IP67 pozwala na bezpieczną pracę nawet w trudnych warunkach środowiskowych
- Bezhalogenowy, bezołowiowy przewód – gwarantuje bezpieczeństwo użytkowania w środowiskach zagrożonych pożarem
- Wytrzymała konstrukcja – niklowane powłoki oraz cynkowy odlew ciśnieniowy zapewniają długą żywotność
- Kodowanie A – uniwersalność zastosowania w standardowych aplikacjach
- Łatwość montażu – szybki i wygodny montaż przez włożenie i dokręcenie
- Wolny koniec kabla pozwala na elastyczne dopasowanie do instalacji odbiorczej
- Możliwość dostarczenia innych długości kabli na zamówienie, w celu optymalnego dopasowania do aplikacji
Konektor M12 5-pinowy – kompatybilność i bezpieczeństwo podłączenia

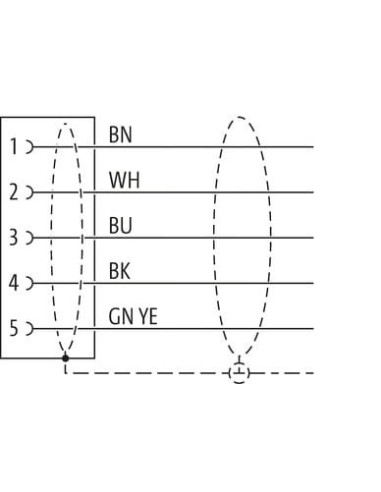

Konektor pięciopinowy (5-pin) to gwarancja uniwersalności i szerokiej kompatybilności z systemami automatyki oraz czujnikami. Odpowiednie kodowanie oraz prosta identyfikacja przewodów (brązowy, biały, niebieski, czarny, zielono-żółty) ułatwiają szybkie i bezbłędne podłączenie. Konstrukcja umożliwia bezpieczną pracę przy napięciach do 60 V oraz prądzie do 4 A.
Wymiary i budowa konektora żeńskiego M12
Kompaktowe wymiary (średnica 15,5 mm, długość 44,5 mm) pozwalają na zastosowanie złącza wszędzie tam, gdzie niezbędna jest oszczędność miejsca. Solidne wykonanie oraz dodatkowe zabezpieczenie przeciwwstrząsowe zwiększają bezpieczeństwo i niezawodność instalacji.
- Gwint: M12 x 1
- Rozmiar klucza: SW13
- Długość kabla: 15 m
- Przekrój przewodów: 0,34 mm²
- Kolor płaszcza: szary
- Ekranowanie miedziane – zapewniające ochronę przed zakłóceniami elektromagnetycznymi
Dlaczego warto wybrać konektor M12 żeński prosty z kablem?
Montując konektor M12, 5-pin z kablem 15 m, zyskuje się trwałe i szczelne połączenie elektryczne odporne na wiele czynników zewnętrznych, które jest kompatybilne ze standardami przemysłowymi oraz wygodne w obsłudze, nawet w trudnych warunkach montażowych. Sprawdzi się w aplikacjach narażonych na wibracje, różnice temperatur i agresywne media, a dzięki solidnemu ekranowaniu zabezpiecza przesyłane sygnały przed zakłóceniami.
