Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

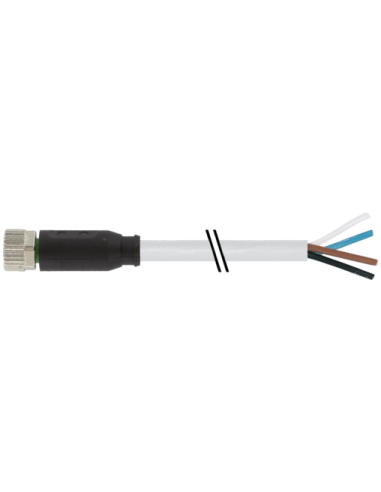

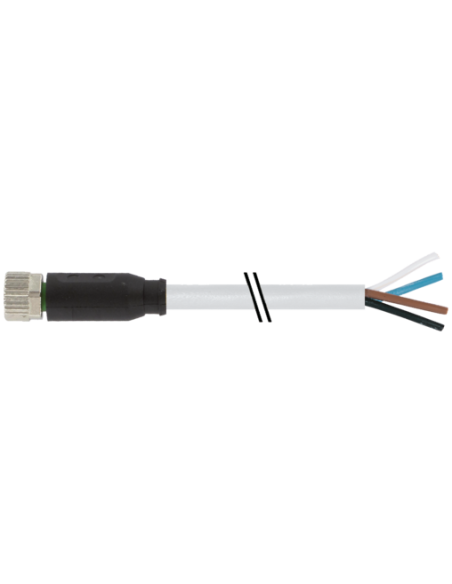

Konektor M8 żeński prosty z kablem – solidność i niezawodność w automatyce
Konektor M8 żeński prosty z wolnym końcem kabla (kod produktu: 7000-08061-2110150) to praktyczne i niezawodne rozwiązanie stosowane w systemach automatyzacji, robotyce oraz instalacjach przemysłowych. Posiada czteropinową konfigurację oraz kabel o długości 1,5 m, co zapewnia uniwersalność i łatwość zastosowania.
Konektor M8 – konstrukcja, która gwarantuje trwałość
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego odpornego na chemikalia i oleje, co pozwala na wykorzystanie w trudnych warunkach przemysłowych. Konektor posiada zabezpieczenia IP65, IP66K oraz IP67, co oznacza odporność na pył, wodę i silne strumienie wody, a także krótkotrwałe zanurzenie. Metalowe elementy połączeniowe są niklowane, co wzmacnia ochronę przed korozją oraz uszkodzeniami mechanicznymi.
Zastosowania konektora M8 – wszechstronność i bezpieczeństwo
Konektor M8 żeński z kablem znajduje zastosowanie w wielu branżach:
- Automatyka przemysłowa – do podłączania czujników i urządzeń wykonawczych
- Robotyka – zapewnia wygodne i trwałe połączenia sygnałowe
- Systemy sterowania – stosowany w aplikacjach, które wymagają niezawodnego przesyłu sygnałów
- Linie produkcyjne i maszyny – do szybkiego podłączania i wymiany komponentów
Konektor ze złączem A-kodowanym umożliwia łatwą i bezpieczną instalację zgodną z normą DIN EN 61076-2-104 dla połączeń M8.
Konektor M8 – właściwości techniczne i użytkowe
- Typ złącza: M8, 4-piny, żeński
- Długość kabla: 1,5 metra, wytrzymały przewód z izolacją PVC i odpornością na płomień
- Prąd maksymalny na styk: 4 A
- Napięcie robocze: do 60 V DC / 50 V AC
- Oznaczenie żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
- Prosta konstrukcja ułatwiająca montaż
- Wysoka odporność mechaniczna i chemiczna
- Stopień ochrony: IP65 / IP66K / IP67
- Temperatura pracy: od -25°C do 85°C
Możliwość dostosowania długości przewodu pozwala na zastosowanie złącza w szerokim zakresie aplikacji, także tam, gdzie wymagana jest indywidualna konfiguracja.
Bezpieczne i pewne połączenie – schematy i wymiary
Konektor posiada czytelnie oznaczone piny oraz przejrzysty układ przewodów, co ułatwia szybkie podłączenie i redukuje ryzyko błędów montażowych. Wymiary zewnętrzne: średnica 10 mm, długość 32,5 mm, klucz montażowy SW9. Konektor pasuje do montażu gwintowanego M8x1.
Podwyższona odporność na wstrząsy i drgania dzięki dodatkowym zabezpieczeniom mechanicznym.
Podsumowanie – konektor M8 w instalacjach przemysłowych
Konektor M8 żeński prosty z wolnym kablem to sprawdzony wybór dla profesjonalnych zastosowań przemysłowych, gdzie niezawodność, szczelność i trwałość połączenia mają kluczowe znaczenie. Doskonale sprawdza się w systemach automatyki i sterowania, zapewniając pewne i długotrwałe działanie nawet w wymagających warunkach środowiskowych.
