Żeński proste
M8, 8-pinów
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

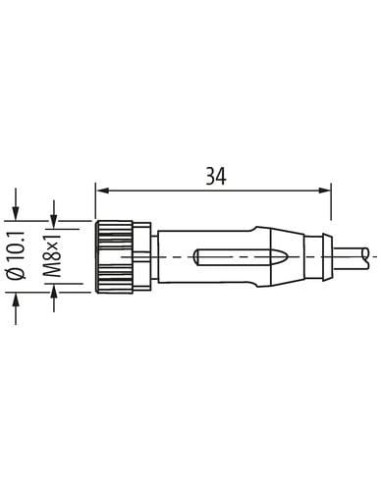

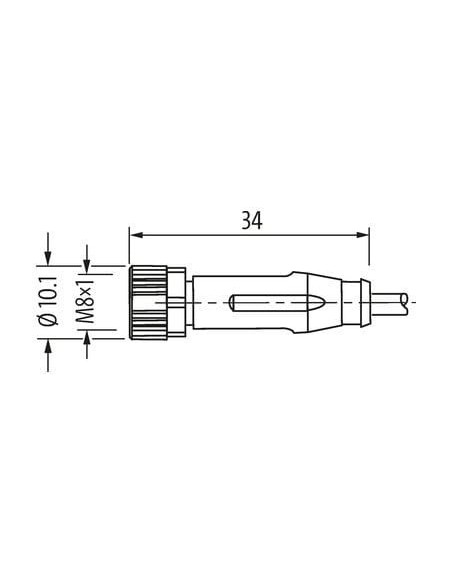

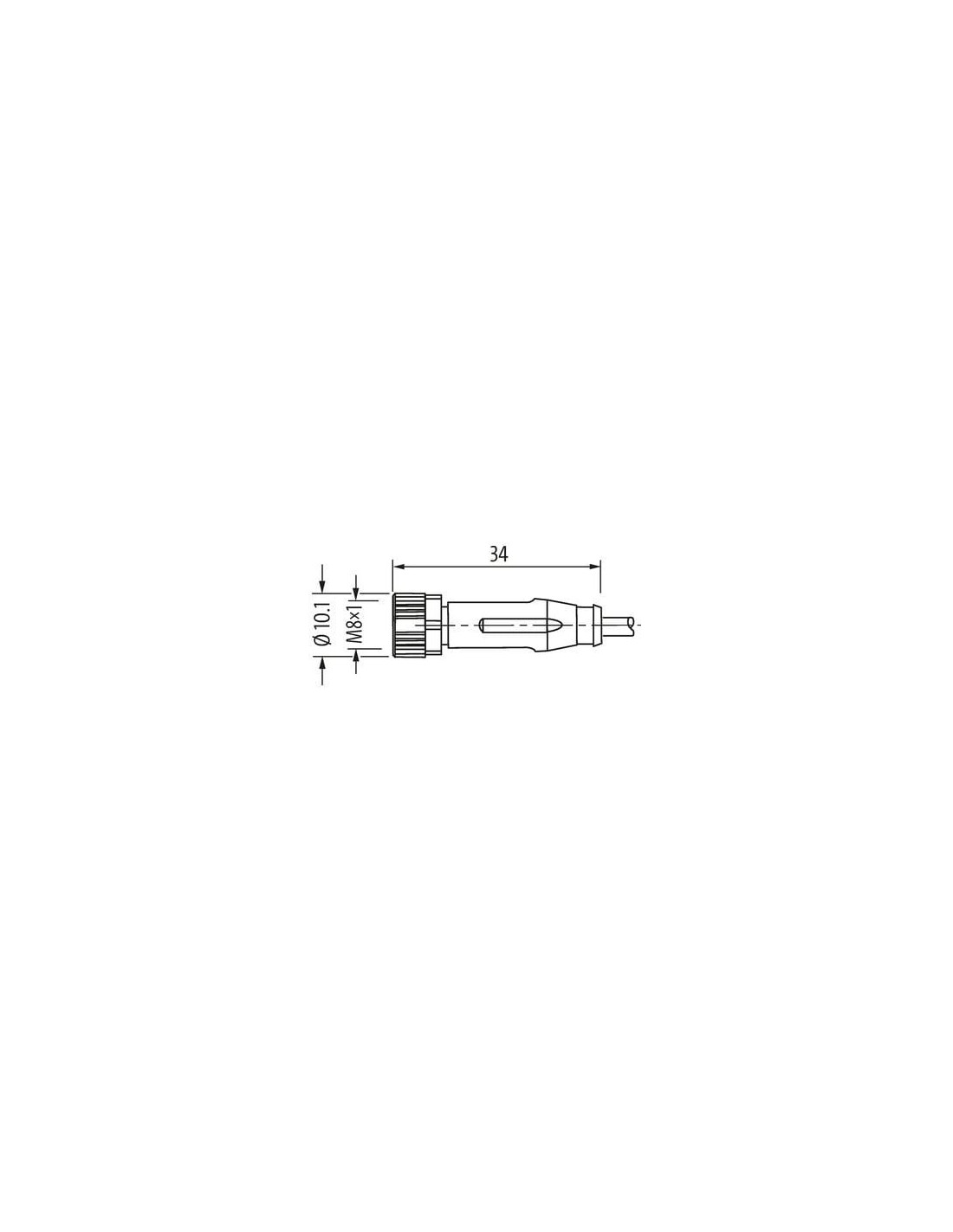

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

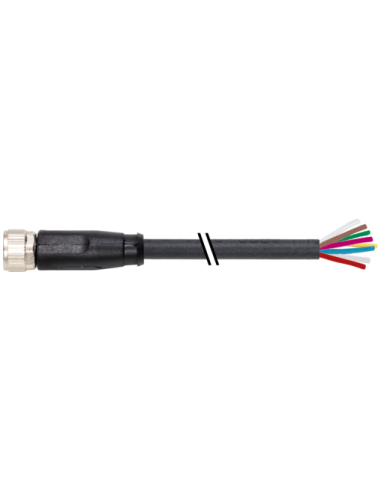

Konektor M8 żeński prosty z wolnym końcem kabla – 8-pinowy, kod 7000-08961-6960300
Konektor M8 żeński prosty z wolnym kablem to wysokiej jakości element przeznaczony do profesjonalnych zastosowań w automatyce przemysłowej, instalacjach maszyn, urządzeń oraz aplikacjach wymagających niezawodnych połączeń elektrycznych. Dzięki swoim wytrzymałym materiałom oraz wysokiemu stopniowi ochrony stanowi niezawodne rozwiązanie do pracy w trudnych warunkach przemysłowych.
Zastosowanie konektora M8 – przemysł, automatyka, czujniki
Konektor M8 jest powszechnie wykorzystywany do podłączania czujników, siłowników, elementów sterujących, a także innych urządzeń używanych w automatyce przemysłowej, liniach produkcyjnych czy maszynach specjalistycznych. Sprawdza się również w systemach pomiarowych, laboratoriach oraz w aplikacjach wymagających kompaktowych, pewnych i szczelnych połączeń elektrycznych.
- Do podłączania czujników i siłowników
- Aplikacje automatyki przemysłowej i robotyki
- Maszyny i linie produkcyjne
- Szczelne, niezawodne połączenia w trudnych warunkach
Najważniejsze zalety konektora M8 żeńskiego z kablem
- Szybka i łatwa instalacja – złącze przystosowane do szybkiego montażu poprzez włożenie i dokręcenie.
- Wysoka odporność na czynniki zewnętrzne – stopień ochrony IP67 gwarantuje szczelność i bezpieczeństwo w środowisku o dużej wilgotności, zapyleniu lub obecności olejów.
- Trwałość mechaniczna i odporność na drgania – obudowa wykonana z tworzywa sztucznego o wysokiej odporności chemicznej oraz blokada śrubowa z niklowanym odlewem cynkowym.
- Przewód wysokiej jakości – 3-metrowy kabel o czarnej izolacji z wytrzymałego materiału PUR, odporny na ścieranie i elastyczny, idealny do zastosowań ruchomych.
- Uniwersalne zastosowanie dzięki odpowiedniej liczbie żył (8) oraz pozłacanym stykach, co zapewnia niską rezystancję kontaktu i wysoką niezawodność połączenia.
Budowa i kluczowe cechy techniczne konektora M8
Wtyk M8 żeński z prostym odejściem kabla oraz wolnym końcem przewodów jest zgodny z normą DIN EN 61076-2-104 (M8), co zapewnia pełną kompatybilność z systemami automatyki przemysłowej. Przewód posiada oznakowanie kolorów zgodnie z międzynarodowym standardem: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony.
Złącze wyposażone jest w gwint montażowy M8 x 1 oraz pozłacane styki z wysoką odpornością na korozję. Materiał izolacji przewodów to wytrzymały PP, a całościowa budowa została zaprojektowana pod kątem intensywnej eksploatacji oraz wielokrotnych podłączeń.
Wytrzymałość i odporność – specyfika przemysłowa
Stopień ochrony IP67 – zapewnia pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie. Materiały użyte do produkcji obudowy i przewodów gwarantują odporność na działanie agresywnych mediów, olejów oraz środków chemicznych (szczegóły odporności dostępne na żądanie). Konektor wytrzymuje szeroki zakres temperatur roboczych od -30°C do +80°C.
- Maksymalne napięcie robocze: 30 V AC/DC (złącze), 300 V (przewód)
- Maksymalny prąd roboczy: 1,5 A (złącze); 4,8 A na żyłę (przewód)
- Skrętka miedziana klasy 6
- Mały promień gięcia: 6 x średnica zewnętrzna kabla
Dlaczego warto wybrać konektor M8 z wolnym końcem kabla?
Uniwersalność zastosowań, niezawodność w trudnych warunkach, kompatybilność z najnowszymi systemami automatyki oraz wysoka trwałość – to cechy, które sprawiają, że złącze M8 żeńskie z kablem znajduje szerokie zastosowanie w przemyśle i technice. Konstrukcja konektora umożliwia łatwą integrację z przewodami, a estetyczne i ergonomiczne wykonanie sprawia, że montaż i eksploatacja są intuicyjne i wygodne.
