AIDA conform
Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Kolor uchwytu stykowego | żółty |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 127 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 49,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

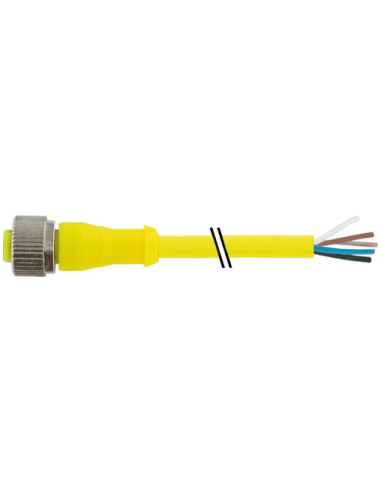

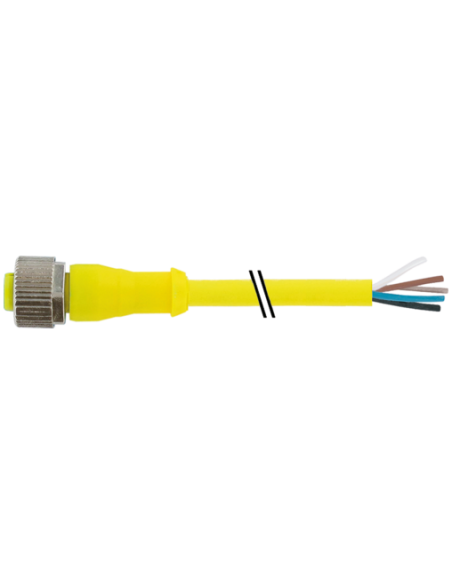

Konektor M12 żeński prosty 5-pinowy z kablem 15 m – AIDA 7030-12241-1271500
Konektor M12 żeński 0° do wolnego kabla to niezawodne złącze przemysłowe, które znajduje szerokie zastosowanie w systemach automatyki, maszynach produkcyjnych, przemyśle motoryzacyjnym oraz urządzeniach wymagających pewnych i trwałych połączeń sygnałowych lub zasilających. Model AIDA 7030-12241-1271500 to wariant o prostym wyprowadzeniu kabla oraz długości 15 m, spełniający najnowsze standardy techniczne dla przemysłu.
Zastosowania i zalety konektora M12 żeńskiego
Konektory typu M12 są szeroko stosowane w różnego rodzaju instalacjach przemysłowych, szczególnie w środowiskach narażonych na trudne warunki eksploatacyjne. Prosta, 5-pinowa konstrukcja umożliwia efektywne przesyłanie sygnałów i zasilania do czujników, siłowników czy urządzeń wykonawczych. Obudowa wykonana z odpornego chemicznie i mechanicznie tworzywa sztucznego oraz powłoka Safe-Cover zapewniają długotrwałą niezawodność nawet w środowiskach o wysokim zapyleniu, wilgotności lub obecności olejów.
- Standard gniazda M12 – 5 pinów: umożliwia uniwersalne zastosowanie w szerokiej gamie aplikacji przemysłowych.
- Wysoka odporność mechaniczna i chemiczna: obudowa z PUR oraz cynkowy odlew ciśnieniowy gwarantują trwałość nawet przy długotrwałej i intensywnej eksploatacji.
- Stopień ochrony IP65, IP66K, IP67: skuteczna ochrona przed pyłem i wodą, także w trudnych warunkach produkcyjnych.
- Bezhalogenowy, bezołowiowy kabel: gwarantuje większe bezpieczeństwo środowiskowe oraz odporność na płomienie, oleje i czynniki chemiczne.
- Certyfikaty i dopuszczenia: cURus, zgodność CE, zgodność VASS 6 oraz spełnianie wymagań MgU-I-B09-41 dla branży karoseryjnej.
Typowe zastosowania złącza M12 żeńskiego do kabla
Złącza M12 o kodowaniu A znajdują szerokie zastosowanie w następujących branżach:
- Automatyzacja przemysłowa – podłączenie czujników, urządzeń wykonawczych, systemów bezpieczeństwa, sterowania maszynami.
- Budowa maszyn i linii montażowych – sprawdzone połączenia sygnałowe oraz zasilające.
- Przemysł motoryzacyjny – instalacje testowe, linie spawalnicze, robotyka.
- Branża spożywcza, chemiczna i farmaceutyczna – odporność na mycie i środki chemiczne.
- Systemy transportowe i logistyczne – stabilne przekazywanie sygnałów nawet w aplikacjach ruchomych C-track.
Budowa, funkcjonalność i bezpieczeństwo użytkowania
Budowa złącza została zaprojektowana z myślą o wytrzymałości i niezawodności. Konektor M12 umożliwia szybki oraz łatwy montaż przez włożenie i dokręcenie, a zacisk zabezpiecza przed rozluźnieniem połączenia w wyniku drgań. Dodatkowe wskazówki instalacyjne (np. dotyczące promieni gięcia czy stosowania opasek zaciskowych) zwiększają niezawodność pracy nawet w intensywnych aplikacjach automatyki.
Dzięki zastosowaniu indywidualnie skręcanych przewodów miedzianych oraz wysokiej odporności na skręcanie i zginanie, konektor M12 żeński prosty pozwala na pracę w aplikacjach ruchomych, np. na liniach produkcyjnych, w maszynach CNC czy systemach przenośnikowych.
Rysunki techniczne, schemat podłączenia oraz kolorystyka przewodów
- 5 żył: zgodnych ze schematem BN (brązowy), WH (biały), BU (niebieski), BK (czarny), GY (szary).
- Kolor izolacji: żółty – zwiększa widoczność i ułatwia identyfikację w wiązce przewodów.
- Średnica zewnętrzna kabla: 5,2 mm, długość 15 m – możliwość indywidualnego docinania.
- Kodowanie A: zapewnia kompatybilność z szeroką gamą urządzeń automatyki.
Konektor M12 żeński 0° do wolnego kabla AIDA 7030-12241-1271500 to sprawdzone rozwiązanie dla wymagających instalacji przemysłowych. Wysoka jakość wykonania, trwałość materiałów oraz zgodność ze standardami branżowymi gwarantują długotrwałą i niezawodną pracę w każdych warunkach.
