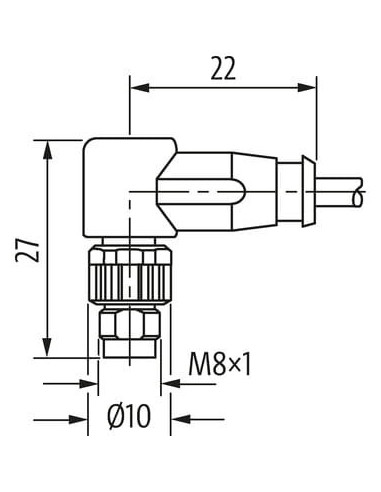

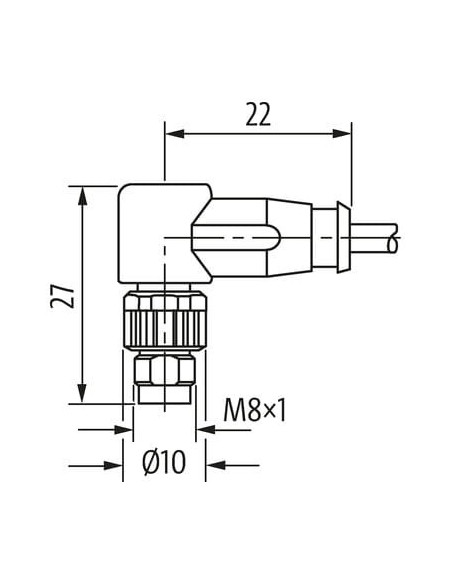

Męski 90°
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

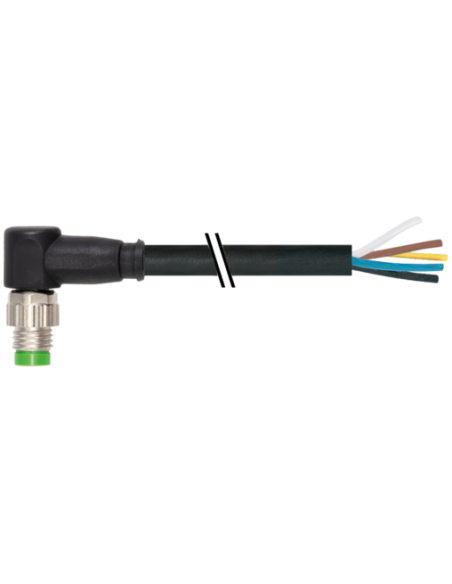

Złącze M8 męskie kątowe 90° na kabel – 5-pin, kodowanie B, 1,5 m – 7000-08911-6950150
Złącze M8 męskie 90° na kabel to niezawodny komponent automatyki przemysłowej oraz systemów sterowania, idealny do łączenia czujników, siłowników oraz innych elementów automatyki. Model 7000-08911-6950150 charakteryzuje się wysoką jakością wykonania, trwałością oraz odpornością na trudne warunki przemysłowe.
Zastosowanie złącza M8 męskiego 90° – uniwersalne rozwiązanie w automatyce
Złącze M8 męskie kątowe 5-pin to rozwiązanie, które sprawdza się w aplikacjach wymagających kompaktowych i szczelnych połączeń elektrycznych. Złącze to znajduje zastosowanie w:
- połączeniach czujników i elementów wykonawczych,
- instalacjach maszyn przemysłowych,
- oprogramowaniu robotyki,
- inżynierii pojazdowej oraz systemach transportowych,
- zastosowaniach automatyki budynkowej oraz przemysłowej.
Cechy wyróżniające – M8 męski 90°, 5 pin, kodowanie B
Ergonomiczny kątowy korpus o profilu 90° pozwala na instalację nawet w ograniczonych przestrzeniach i podzespołach o utrudnionym dostępie. 5-pinowe gniazdo zapewnia szeroki zakres możliwości połączeń sygnałowych i zasilających, szczególnie w aplikacjach wymagających transmisji wielokanałowej.
- Obudowa z tworzywa odporna na chemię oraz oleje – długotrwała praca nawet w wymagających środowiskach.
- Stopień ochrony IP67 – zabezpieczenie przed pyłem i krótkotrwałym zanurzeniem w wodzie.
- Powlekane styki (pozłacane) – niezawodne przesyłanie sygnałów nawet przy wielokrotnych cyklach łączenia.
- Solidny zacisk śrubowy z niklowanym wykończeniem – pewność połączenia mechanicznego.
- Bardzo dobra odporność na drgania oraz wstrząsy – zabezpieczenie przed niepożądanym rozłączeniem.
- Wytrzymały przewód PUR – elastyczność oraz odporność na ścieranie, oleje i środki chemiczne.
Wysoka wytrzymałość oraz bezpieczeństwo użytkowania
Złącze M8 męskie kątowe wyposażone jest w trwały przewód o długości 1,5 m, z pięcioma żyłami o przekroju 0,25 mm² każda, wykonany z elastycznego i odpornego na uszkodzenia mechaniczne materiału PUR. Dzięki podwyższonym wymaganiom odpornościowym na warunki atmosferyczne, wahania temperatur (-30°C do +80°C) oraz intensywną eksploatację, złącze zapewnia długotrwałe oraz niezawodne działanie nawet w dynamicznych aplikacjach.
Zalety i typowe obszary zastosowania
- Kompaktowy rozmiar umożliwia instalację w miejscach o ograniczonej przestrzeni.
- Bardzo dobra ochrona przed wilgocią, kurzem i czynnikami chemicznymi.
- Kodowanie B – eliminacja ryzyka błędnego podłączenia.
- Minimalny promień gięcia pozwala na instalację w ruchomych wiązkach kablowych (do 5 mln cykli przy gięciu).
- Uniwersalność zastosowania – przemysł, robotyka, automatyka budynkowa, transport, maszyny specjalne.
Przewód M8 5-pin – dane techniczne w skrócie
Kątowe złącze M8 męskie z 5 pozłacanymi pinami, kodowane, gwarantuje szybkie i bezpieczne podłączenie urządzeń automatyki. Przewód zakończony wolnymi końcami do swobodnego podłączenia w dowolnej aplikacji. Doskonała ochrona przed uszkodzeniami mechanicznymi, wibracjami i niekorzystnymi warunkami środowiskowymi czyni go sprawdzonym wyborem dla przemysłu i technologii.

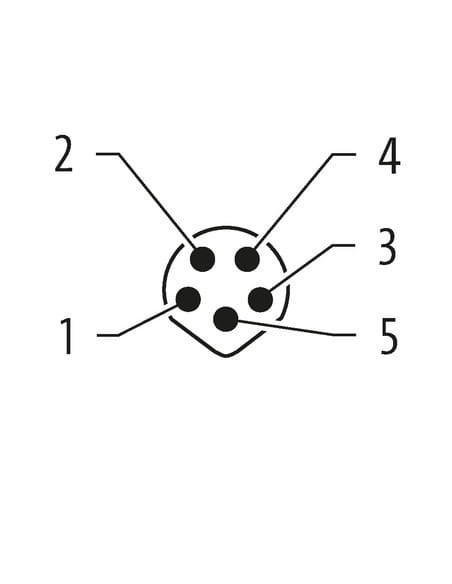

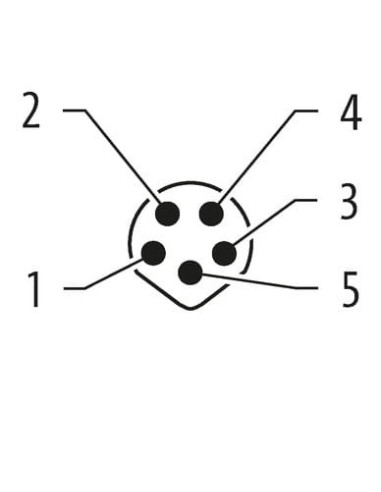

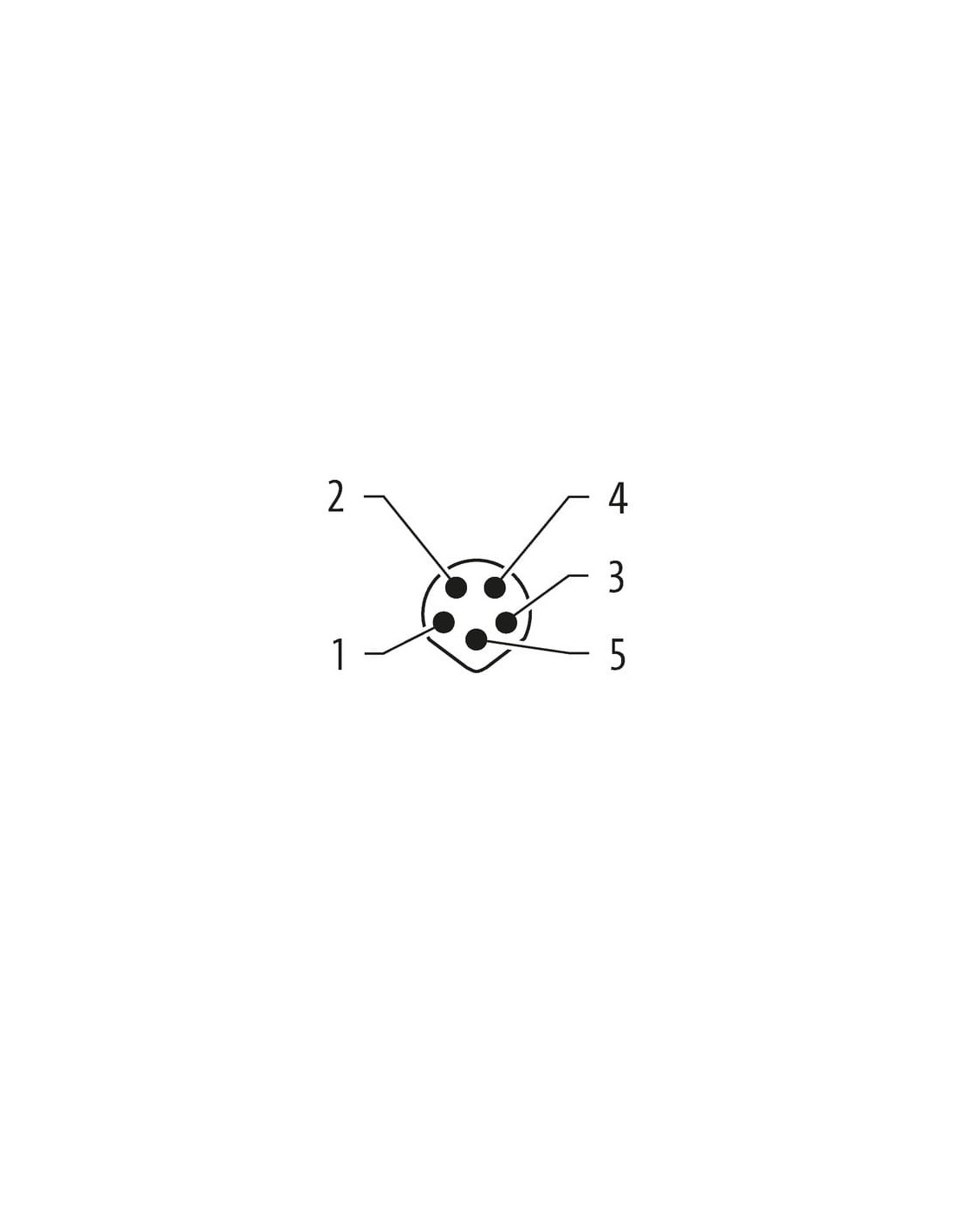

Kolorystyka żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY).
Starannie zaprojektowana konstrukcja, zgodność z międzynarodowymi standardami oraz możliwość pracy w wymagających warunkach czynią złącze M8 męskie 90° na kabel profesjonalnym rozwiązaniem dla szerokiego zakresu zastosowań przemysłowych.
