Złącza wtykowe dla przemysłu spożywczego
Żeński kątowe
M12, 5-piny
ekranowany
Kodowanie A
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 60 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

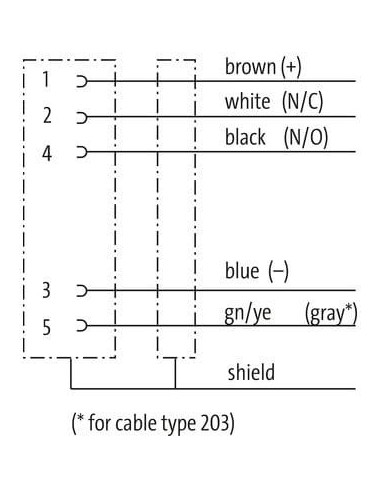

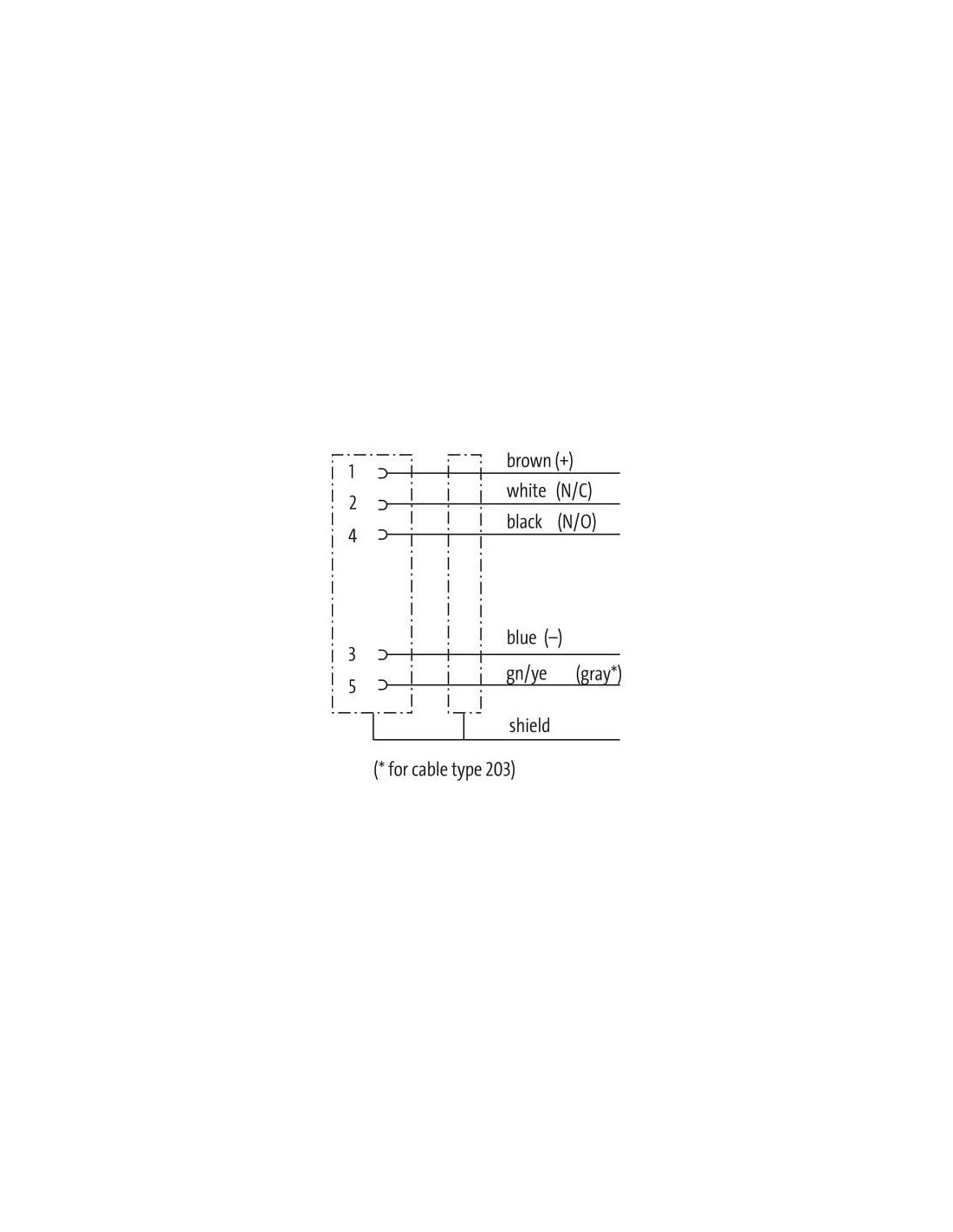

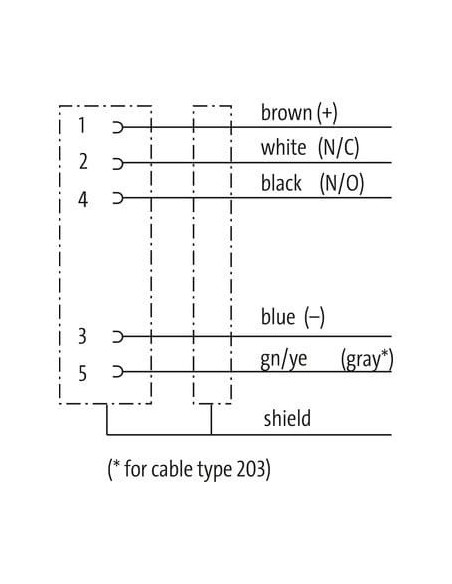

| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 203 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

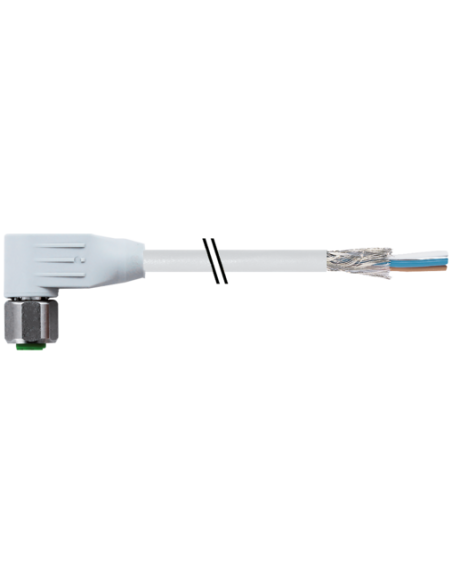

Kabel żeński M12 90° do zastosowań przemysłowych i spożywczych – 7014-13281-2036000
Kabel żeński M12 90° o kodzie 7014-13281-2036000 to specjalistyczny przewód, stworzony z myślą o wymagających aplikacjach w przemyśle spożywczym, farmaceutycznym oraz automatyce przemysłowej. Dzięki swojej konstrukcji oraz wysokiej odporności na działanie czynników mechanicznych i chemicznych znajduje szerokie zastosowanie w środowiskach wymagających podwyższonego poziomu higieny oraz odporności na czynniki zewnętrzne.
Zalety kabla M12 90° dla przemysłu spożywczego i automatyki
- Łącznik kątowy (90°) umożliwia łatwą instalację nawet w miejscach o ograniczonej przestrzeni, szczególnie w maszynach i liniach produkcyjnych.
- Stopień ochrony IP65, IP66K, IP67, IP68, IP69K – wysoka szczelność zapewnia odporność na pył, wilgoć, mycie pod wysokim ciśnieniem oraz trudne warunki środowiskowe.
- Bardzo długa żywotność i niezawodność dzięki zastosowaniu wysokiej jakości materiałów: obudowy z tworzywa sztucznego odpornego na oleje i chemikalia oraz uszczelek profilu.
- Ekranowany kabel gwarantuje ochronę przed zakłóceniami elektromagnetycznymi, co jest kluczowe w precyzyjnych systemach automatyki.
- Przewód 5-żyłowy z pozłacanymi stykami zapewnia doskonałe przewodnictwo oraz minimalizuje ryzyko utleniania.
- Elastyczność produkcyjna – możliwość zamówienia innych długości kabli zgodnie z potrzebami klienta.
Typowe zastosowanie kabla M12 5-pinowego z wyjściem kątowym
Kabel żeński M12 90° znajduje zastosowanie w szerokim spektrum aplikacji, w tym:
- Automatyka przemysłowa – łączenie czujników, siłowników, sterowników PLC, paneli operatorskich oraz urządzeń wykonawczych.
- Przemysł spożywczy – integracja z maszynami produkcyjnymi, systemami dozującymi, liniami pakującymi oraz urządzeniami pomiarowymi.
- Maszyny i linie technologiczne – bezpieczne prowadzenie sygnałów sterujących oraz zasilania w trudnych warunkach środowiskowych.
- Sektor farmaceutyczny oraz medyczny – połączenia w środowisku sterylnym, odpornym na środki dezynfekujące i procesy mycia.
- Zastosowania inżynierii procesowej – odporny na płyny technologiczne, wibracje oraz zmiany temperatury.
Najważniejsze cechy konstrukcyjne kabla M12 90°
- Kątowe wyjście kabla minimalizuje ryzyko uszkodzeń mechanicznych i ułatwia prowadzenie przewodu w maszynach.
- Mocowanie na gwint M12 x 1 zapewnia szybki i pewny montaż.
- Stopień ochrony mechanicznej – stal szlachetna 1.4404 (V4A) w konstrukcji blokady materiału.
- Neutralny kolor izolacji (szary) oraz oznaczenie przewodów zgodne z normą DIN EN 61076-2-101 (M12).
- Wysoka odporność mechaniczna – dopuszczalna temperatura pracy od -30°C do 80°C (przewód), od -25°C do 85°C (złącze).
- Oplot miedziany ocynowany na ekranie kabla zapewnia efektywną ochronę EMC.
- Pozłacane styki – optymalne przewodnictwo i wysoka niezawodność połączenia.
- Przewód bez zawartości ołowiu, kadmu, FCKW oraz silikonu – zgodność z surowymi normami europejskimi.
Możliwości zastosowań i praktyczne wartości użytkowe
Kabel żeński M12 90° to gwarancja niezawodnego połączenia wszędzie tam, gdzie wymagana jest maksymalna ochrona przed wodą, pyłem, agresywnymi środkami chemicznymi oraz mechanicznymi uszkodzeniami. Jest idealny do pracy w systemach wymagających długotrwałej i bezawaryjnej pracy oraz szybkiej obsługi serwisowej. Znajduje zastosowanie zarówno w nowoczesnych liniach przemysłowych, jak i podczas modernizacji istniejących rozwiązań.
Dla branży spożywczej, farmaceutycznej oraz wszelkich aplikacji HACCP stanowi solidne, higieniczne i bezpieczne rozwiązanie połączeniowe.
