Dostępny
Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 774 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

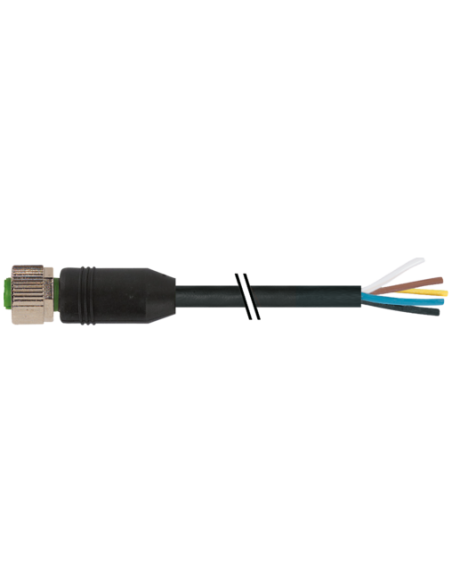

Złącze M12 żeńskie proste 5-pinowe do kabla – 7999-12241-7741000
Złącze M12 żeńskie proste to wysokiej jakości komponent do zastosowań przemysłowych, umożliwiający szybkie i niezawodne połączenia sygnałowe oraz zasilające. Prezentowany wariant posiada 5 pinów, co czyni go uniwersalnym rozwiązaniem w automatyce i systemach sterowania.
Zastosowanie i możliwości wykorzystania złącza M12 – 5 pinów
Przemysłowe złącza M12 są powszechnie wykorzystywane w instalacjach automatyki, robotyce, systemach sterowania maszyn, a także w aplikacjach wymagających wysokiej odporności na czynniki środowiskowe. Znajdują zastosowanie m.in. w:
- Połączeniach czujników i urządzeń wykonawczych w liniach produkcyjnych,
- Systemach rozdzielczych sygnałów w systemach automatyki i sterowania,
- Integracji maszyn z systemami zasilania i transmisji sygnałów,
- Zastosowaniach, gdzie wysoka klasa szczelności IP67 jest wymagana do pracy w trudnych warunkach przemysłowych.
Kluczowe cechy złącza M12 do kabla
- Standard wtyku M12 zgodny z normą DIN EN 61076-2-101,
- Obudowa wykonana z odpornego chemicznie tworzywa sztucznego, zapewniającego wytrzymałość na oleje i media agresywne,*
- 5-pinowe, proste złącze żeńskie M12 (A-kodowanie),
- Kabel o długości 10 m ze sprężystą, wytrzymałą powłoką PUR,
- Styk pozłacany, wykonany z miedzianego stopu, gwarantujący bardzo dobre parametry przewodzenia,
- Wysoka odporność na zginanie i skręcanie – przeznaczone do pracy w ruchu oraz do instalacji stacjonarnych,
- Stopień ochrony IP67 przy poprawnym zamontowaniu, gwarantujący zabezpieczenie przed pyłem i wodą.
*W przypadku stosowania w kontakcie z agresywnymi środkami, zaleca się indywidualną weryfikację odporności chemicznej.
Budowa i parametry techniczne kabla M12
Kabel posiada 5 żył o przekroju 0,75 mm², wykonanych z miedzi o wysokiej czystości. Izolacja żył wykonana jest z PP, a powłoka z PUR, co zapewnia bardzo dobrą odporność mechaniczną, trwałość i elastyczność nawet w niskich temperaturach (praca od -40°C do 80°C/90°C). Maksymalne napięcie pracy wynosi 125 V AC/DC dla złącza oraz 300 V AC dla kabla. Kabel jest odporny na ścieranie, promieniowanie UV oraz działanie olejów i benzyny.
Bezpieczeństwo i wygoda instalacji złącza przemysłowego M12
Złącze M12 wyposażone jest w zabezpieczenie przeciwwstrząsowe oraz radełkowaną nakrętkę, co ułatwia montaż i gwarantuje pewne połączenie nawet w środowisku narażonym na wibracje. Dzięki wysokiej jakości materiałom jest ono odporne na uszkodzenia mechaniczne oraz niekorzystne warunki atmosferyczne. Może być stosowane zarówno w nowych instalacjach, jak i podczas modernizacji istniejących systemów automatyki.
Podłączenie oraz kolory przewodów – schematy
- Przewody: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY),
- Konfiguracja pinów przedstawiona na graficznym schemacie przyłącza M12 (standard A-kodowanie, 5 pinów).
Złącze M12 żeńskie 0° z kablem stanowi niezawodny komponent do zastosowań w automatyce przemysłowej, gwarantując trwałość połączeń, odporność na warunki środowiskowe oraz elastyczność w konfiguracji instalacji. To odpowiedni wybór w przemyśle, gdzie niezawodność i bezpieczeństwo transmisji sygnałów oraz zasilania mają kluczowe znaczenie.
