Żeński kątowe
M12, 12-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

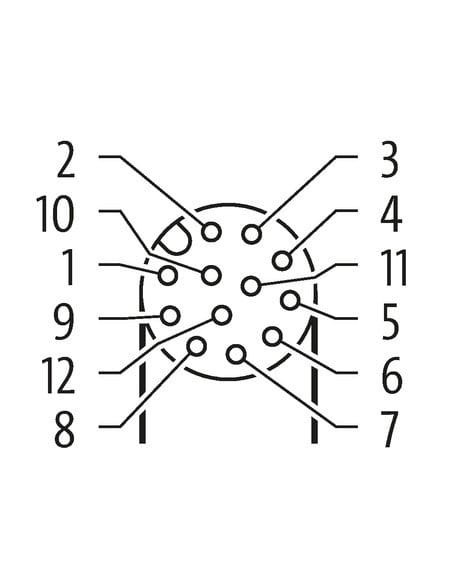

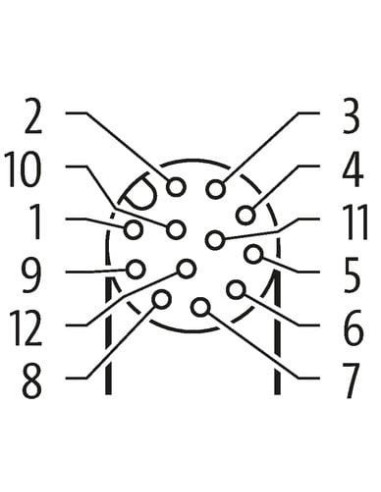

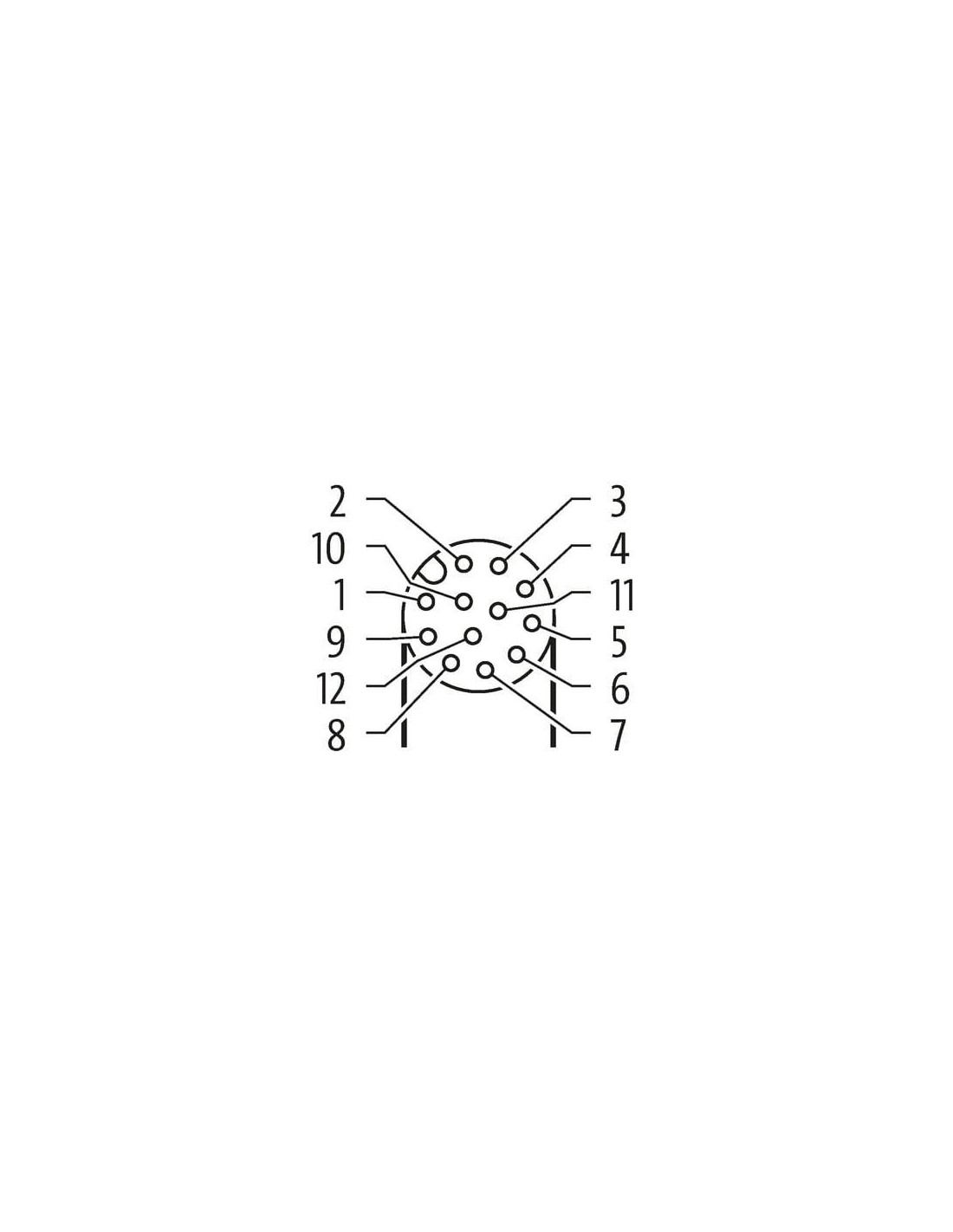

| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
General data | Cable
| Identyfikacja przewodu | 705 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Bandowanie | Fleece |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
Mechanical data | Cable
| Cable weigth | 45,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 92 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 72 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 138 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 85 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

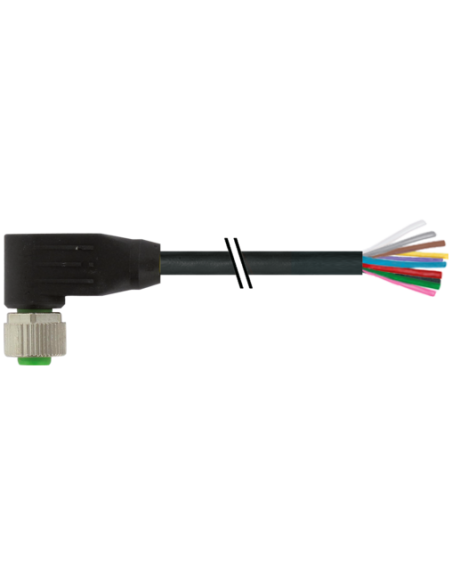

Konektor M12 żeński katowy z wolnymi końcami kabli – 12 pinów, 3 m, PUR – 7000-19061-7050300
Konektor M12 żeński katowy z wolnymi końcami kabli to nowoczesny i uniwersalny element przeznaczony do zaawansowanych systemów automatyki przemysłowej. Dzięki zastosowaniu wytrzymałych materiałów, takich jak PUR, oraz wysokiej jakości komponentów, złącze gwarantuje niezawodność oraz długotrwałą trwałość nawet przy intensywnej eksploatacji.
Najważniejsze zalety konektora M12 12-pinowego
- Wysoki stopień ochrony: Odporność na pył, wodę i ciecze techniczne – spełnia normy IP65, IP66K i IP67. Może być stosowany w trudnych warunkach przemysłowych oraz w środowiskach o podwyższonym ryzyku kontaktu z zanieczyszczeniami.
- Odporność na czynniki chemiczne i oleje: Obudowa z tworzywa sztucznego oraz płaszcz kabla z PUR zapewniają ochronę przed agresywnymi substancjami.
- Elastyczność zastosowania: Kabel o długości 3 metrów umożliwia wygodne prowadzenie instalacji również w trudno dostępnych miejscach.
- Wytrzymałość mechaniczna: Kątowa budowa oraz solidny gwint M12 x 1 pozwalają na pewne, odporne na drgania połączenie.
- Kodowanie typu A – pewność prawidłowego połączenia oraz kompatybilność z szerokim zakresem urządzeń automatyki i sensorów.
- Pozłacane styki zapewniają wysoką jakość transmisji sygnału oraz odporność na korozję.
Typowe zastosowania konektora M12 żeńskiego
Konektor M12 12-pinowy znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych i automatyki, m.in.:
- Łączenie czujników, siłowników oraz elementów wykonawczych w maszynach produkcyjnych.
- Podłączanie systemów sterowania w liniach montażowych i paletyzatorach.
- Integracja aparatury pomiarowej oraz sensorów w logistyce i systemach transportu wewnętrznego.
- Systemy monitoringu procesów przemysłowych i automatyki budynkowej.
Budowa i oznaczenia przewodów – przejrzystość instalacji

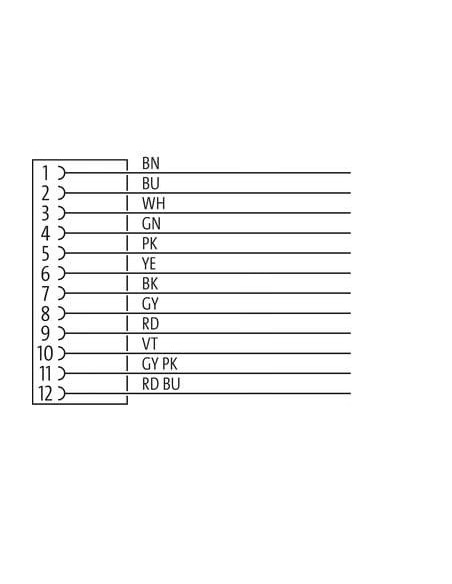

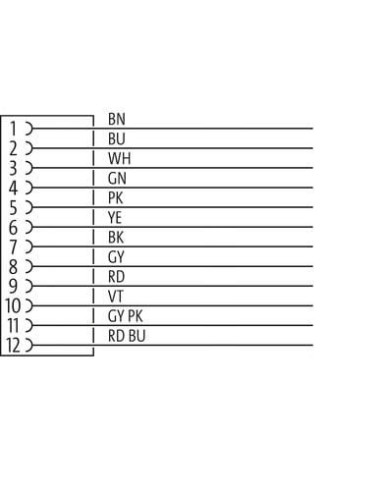

Konektor wyposażony jest w 12 żył o indywidualnie oznaczonych kolorach, co znacznie ułatwia identyfikację i szybkie podłączenie zgodnie ze schematem wyjść. Oznaczenia przewodów odpowiadają standardowym kodom kolorystycznym, co umożliwia kompatybilność z powszechnie stosowanymi rozwiązaniami w przemyśle.
- Średnica zewnętrzna kabla: 6 mm
- Żyły: 12 x 0,14 mm², skrętka miedziana klasy 6
- Długość cięcia osłony: 80 mm
- Kolor izolacji: czarny
Parametry techniczne i niezawodność
Konektor M12 7000-19061-7050300 jest zgodny z normą DIN EN 61076-2-101, spełnia również wymagania UL i posiada niezbędne certyfikaty jakości, w tym cURus. Maksymalne napięcie robocze wynosi 30 V (UL) oraz 300 V dla kabla. Wytrzymałość mechaniczna przewodu potwierdzają testy gięcia (do 2 milionów cykli przy ruchu), a szeroki zakres temperatur pracy (-40°C do +85°C) umożliwia użytkowanie w różnorodnych warunkach środowiskowych.
Podsumowanie – uniwersalne złącze dla automatyki przemysłowej
Konektor M12 żeński katowy z wolnymi końcami kabli to niezawodne rozwiązanie dla aplikacji wymagających wytrzymałych i wysoce kompatybilnych połączeń sygnałowych oraz zasilających. Jego odporność na niesprzyjające warunki, prosty montaż i uniwersalne zastosowanie sprawiają, że jest to idealny wybór zarówno dla producentów maszyn, integratorów systemów automatyki, jak i służb utrzymania ruchu.
