Żeński kątowe
M12, 12-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

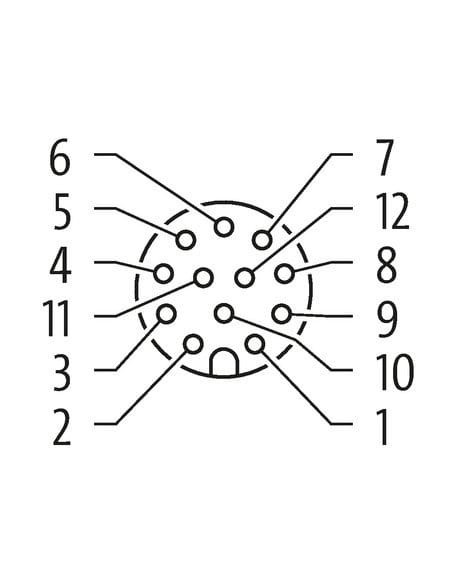

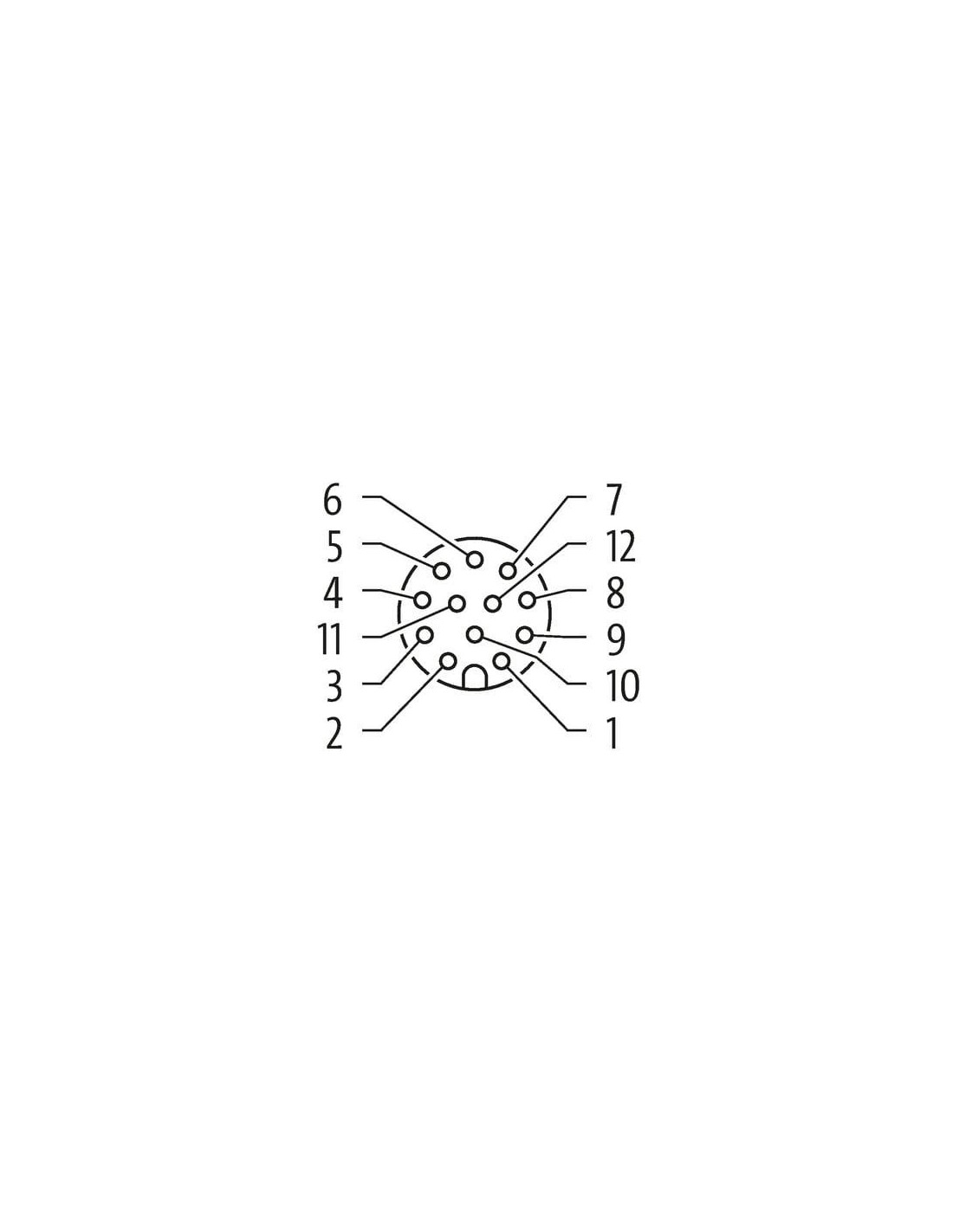

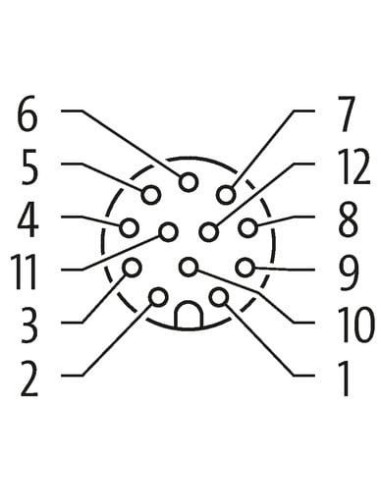

| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

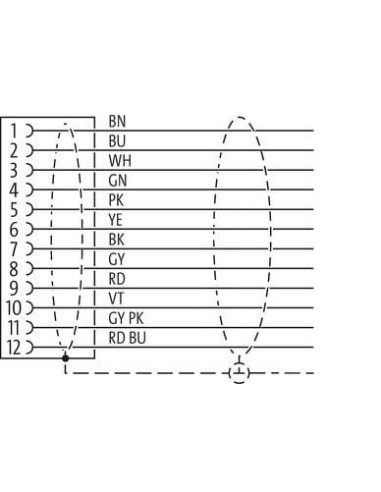

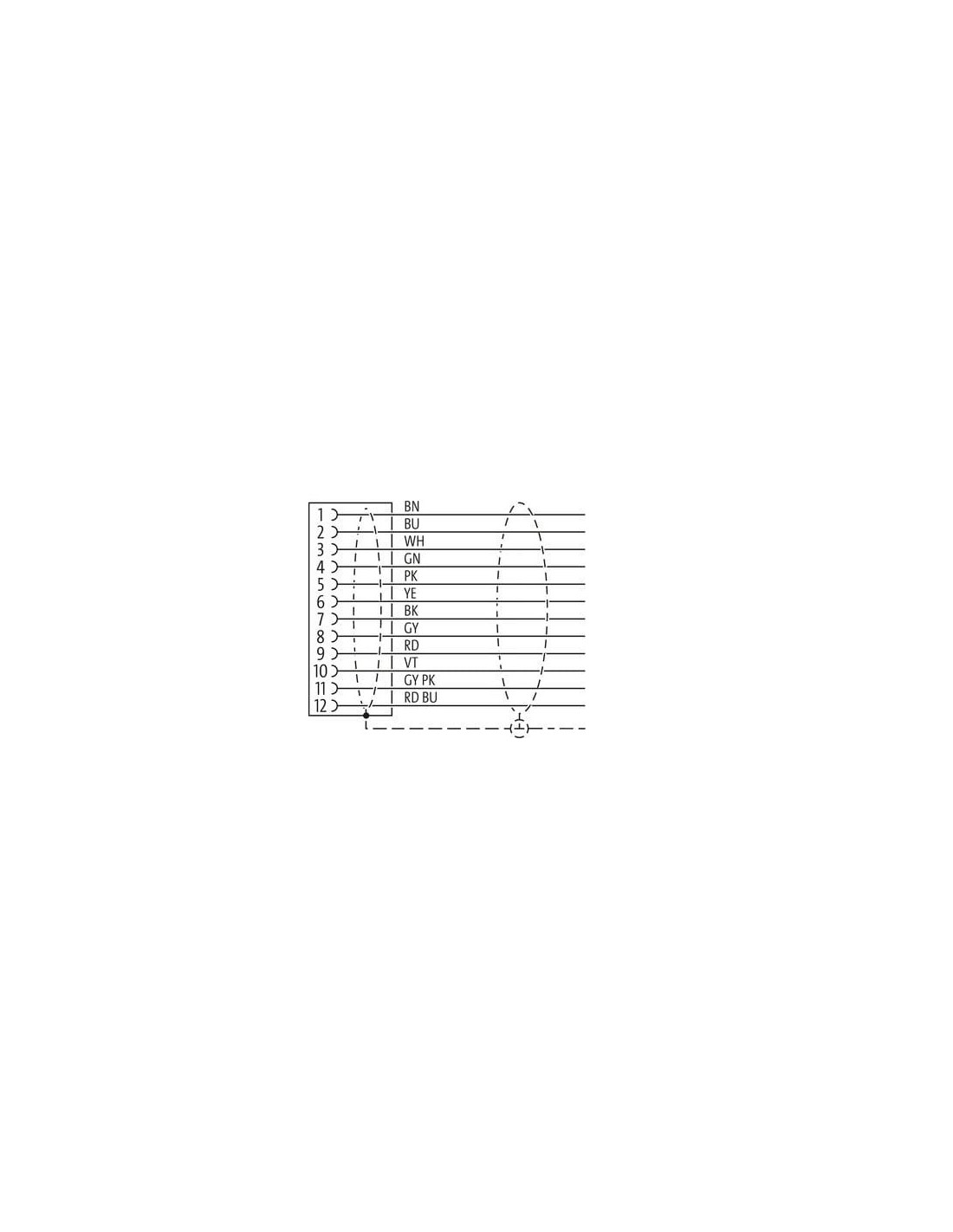

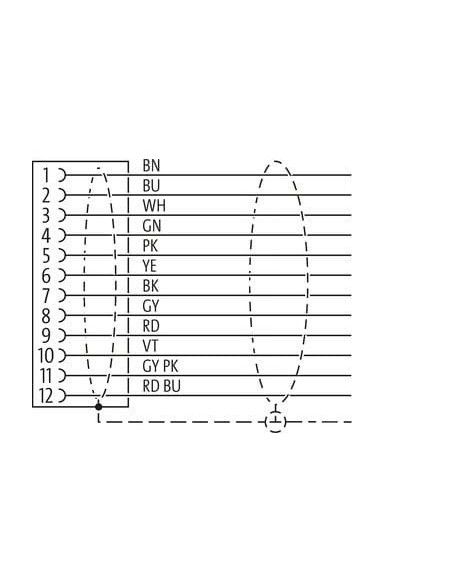

| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, , czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski |
General data | Cable
| Identyfikacja przewodu | 706 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, , czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 138 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński kątowy z wolnymi końcami kabli – 7000-19361-7061000
Konektor M12 żeński kątowy o numerze katalogowym 7000-19361-7061000 to profesjonalne złącze przemysłowe przeznaczone do szerokiego zakresu zastosowań w automatyce przemysłowej, systemach sterowania oraz w instalacjach wymagających solidnych i niezawodnych połączeń kablowych.
Niezawodne złącze przemysłowe M12 – wysoka odporność i trwałość
Złącze to charakteryzuje się kątową konstrukcją (90°) typu żeńskiego, co umożliwia łatwy montaż nawet w miejscach o ograniczonej przestrzeni. Obudowa wykonana z chemicznie odpornego tworzywa PUR oraz niklowana nakrętka z gwintem M12 x 1 gwarantują wieloletnią trwałość eksploatacyjną, nawet w wymagających warunkach przemysłowych. Produkt jest ekranowany (oplot miedziany, ocynkowany), co zapewnia wysoką odporność na zakłócenia elektromagnetyczne.
- Wysoka klasa szczelności: IP65, IP66K, IP67 – ochrona przed pyłem i wodą
- Odporność na oleje, promieniowanie UV oraz płomienie
- Zakres temperatury pracy od -40°C do +90°C (dla kabla w stałym montażu)
- Zastosowanie w miejscach narażonych na wstrząsy i drgania – zabezpieczenie przeciwwstrząsowe
- Przewód odporny na skręcanie oraz zginanie (do 5 milionów cykli gięcia w C-track)
Konektor M12 12-pin – uniwersalne zastosowania w automatyce
Produkt posiada 12 pozłacanych pinów oraz jest kodowany (A-kodowanie), co zabezpiecza przed błędnym podłączeniem. Kabel o długości 10 metrów zapewnia dużą elastyczność przy projektowaniu tras kablowych. Wolne końce kabla umożliwiają łatwą integrację z różnorodnymi systemami i aplikacjami, dostosowanymi do indywidualnych potrzeb użytkownika.
Typowe zastosowania konektora M12 z wolnymi końcami:
- Automatyka przemysłowa – podłączanie czujników, siłowników i urządzeń wykonawczych
- Systemy sterowania maszynami i liniami produkcyjnymi
- Integracja z rozdzielnicami i szafami sterowniczymi
- Aplikacje robotyczne oraz systemy transportowe
- Wszędzie tam, gdzie wymagane jest bezpieczne, ekranowane połączenie wielożyłowe
Możliwości techniczne i dodatkowe atuty produktu
Konektor M12 żeński, kątowy jest zgodny z normą DIN EN 61076-2-101. Wytrzymuje napięcie robocze do 30 V dla złącza oraz do 300 V dla kabla. Stosowany przewód jest bezołowiowy, bezhalogenowy, odporny na chemikalia oraz czynniki mechaniczne. Produkt pozwala na pracę w trudnych warunkach środowiskowych – wilgoć, narażenie na oleje czy promieniowanie UV nie stanowi dla niego zagrożenia.
- Pozłacane styki zapewniają maksymalną niezawodność sygnału i minimalizują powstawanie korozji
- Kolorowe oznakowanie przewodów ułatwia szybki i bezbłędny montaż
- Możliwość zamówienia innych długości kabla – dopasowanie do indywidualnych aplikacji
Złącze M12 żeńskie kątowe – bezpieczeństwo i elastyczność instalacji
Zastosowanie tego konektora pozwala na szybkie i bezpieczne wykonanie profesjonalnych instalacji zarówno w nowych projektach, jak i podczas modernizacji istniejących linii produkcyjnych. Rozwiązanie to sprawdza się wszędzie tam, gdzie liczy się niezawodność, ochrona przed warunkami zewnętrznymi oraz łatwość adaptacji do indywidualnych potrzeb. Odpowiednie zabezpieczenia przed naprężeniem mechanicznym oraz wysoka elastyczność przewodu podnoszą trwałość całej instalacji.
