AIDA conform
Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
Fulfills the requirements of MgU-I-B09-41 for the body construction industry.
| Długość kabla | 3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Długość cięcia (osłona) | 20 mm |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Powłoka Safe-Cover |
| Kolor uchwytu stykowego | żółty |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, szary |
| Identyfikacja przewodu | 127 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Dopuszczenia | cURus (AWM-Style 20549/10493), CE compliant, VASS 6 compliant, according to MgU-I-B09-41 (March 2021) |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
| Cable weigth | 49,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 54 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 73 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

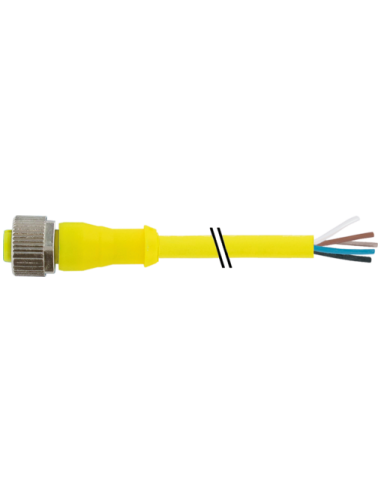

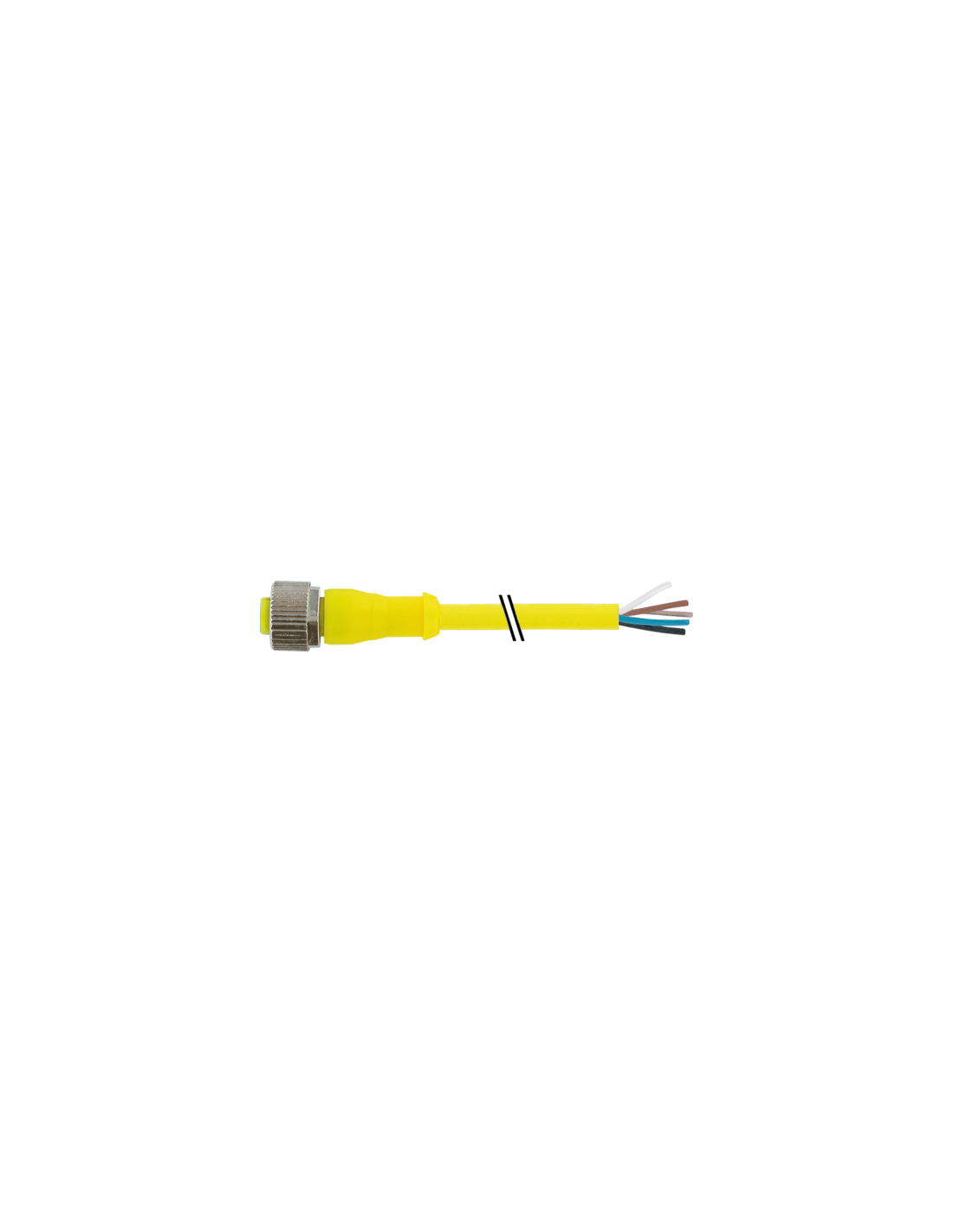

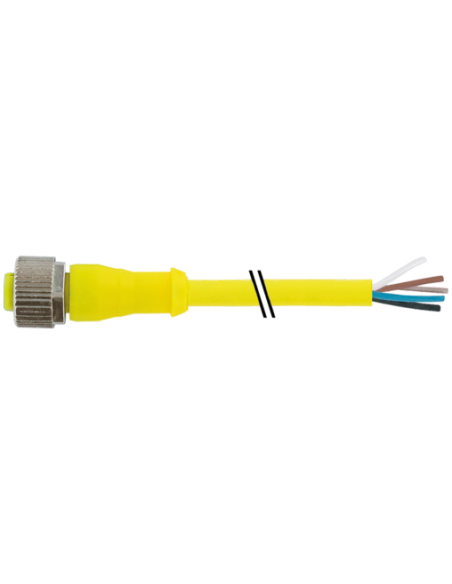

Konektor M12 żeński 0° do wolnego kabla to wysokiej jakości komponent przeznaczony do połączeń w aplikacjach przemysłowych, szczególnie tam, gdzie wymagana jest niezawodność oraz odporność na czynniki zewnętrzne. Kod produktu: 7030-12241-1270300 ułatwia identyfikację i zamawianie tego modelu.
Złącze M12 w wersji żeńskiej, prostej (0°) wyposażone zostało w pięć pinów, co umożliwia przesył sygnału lub zasilania w wielu typowych aplikacjach automatyki przemysłowej. Obudowa wykonana z wysokiej jakości tworzywa PUR zapewnia trwałość oraz odporność na działanie chemikaliów i olejów, co czyni go doskonałym wyborem do środowisk wymagających podwyższonej ochrony. Metalowy gwint M12 x 1 oraz radełkowana, plastikowa nakrętka umożliwiają pewne i szybkie łączenie oraz rozłączanie, nawet w ograniczonej przestrzeni montażowej.
Konektor charakteryzuje się podwyższonym stopniem ochrony IP65, IP66K i IP67, co oznacza, że jest odporny na pył oraz krótkotrwałe zanurzenie w wodzie. Pozwala to na użytkowanie w trudnych warunkach przemysłowych, np. w halach produkcyjnych, przy maszynach czy w strefach narażonych na okresowe zmywanie wodą.
Konektor M12 żeński z pięcioma pinami znajduje zastosowanie w szerokim zakresie systemów automatyki przemysłowej, robotyki oraz w przemyśle samochodowym, spożywczym czy logistycznym. Umożliwia bezpieczne podłączanie czujników, siłowników, zaworów, urządzeń wykonawczych oraz wielu innych elementów systemów sterowania.
Kabel o długości 3 m wykonany jest z elastycznego i wytrzymałego materiału PUR, zapewniającego długotrwałą pracę nawet w aplikacjach wymagających powtarzalnych ruchów (gięcia, skręcania). Bezhalogenowy płaszcz przewodu gwarantuje bezpieczeństwo użytkowania w wymagających środowiskach, gdzie priorytetem jest brak szkodliwych związków w warunkach pożaru oraz ochrona zdrowia pracowników.
Przewody wewnętrzne zostały oznaczone standardowymi kolorami:
To pozwala na łatwą identyfikację oraz prawidłowe podłączanie zgodnie z wymaganym schematem.
Konektor M12 żeński spełnia wymagania normy DIN EN 61076-2-101 (M12) oraz posiada certyfikaty, takie jak cURus, CE i zgodność z VASS 6 oraz MgU-I-B09-41. Gwarantuje to zgodność z międzynarodowymi wytycznymi branży maszynowej i motoryzacyjnej.
Wyżej opisany konektor M12 żeński prosty zapewnia niezawodność w aplikacjach przemysłowych, ułatwiając szybkie i bezproblemowe podłączanie, nawet w najbardziej wymagających instalacjach.
