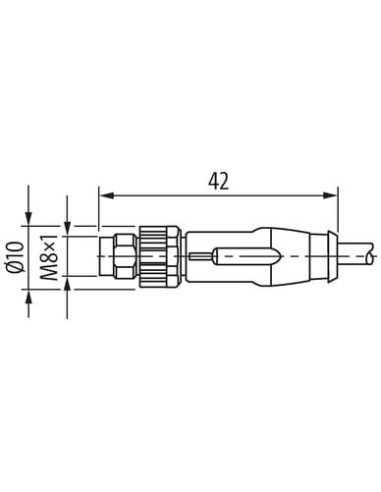

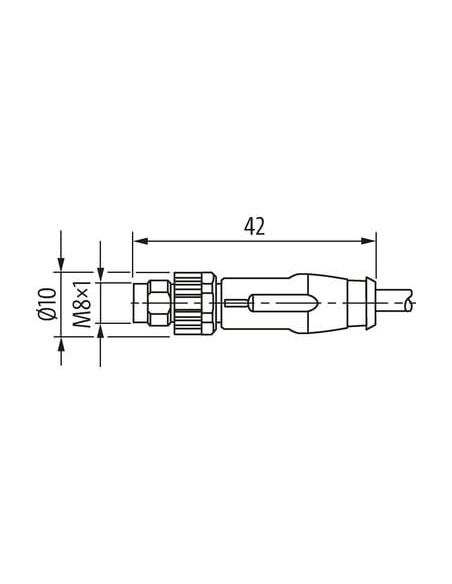

Męski prosty
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |

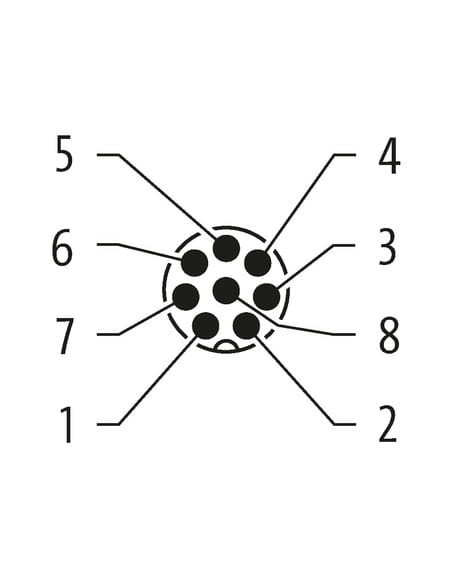

| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

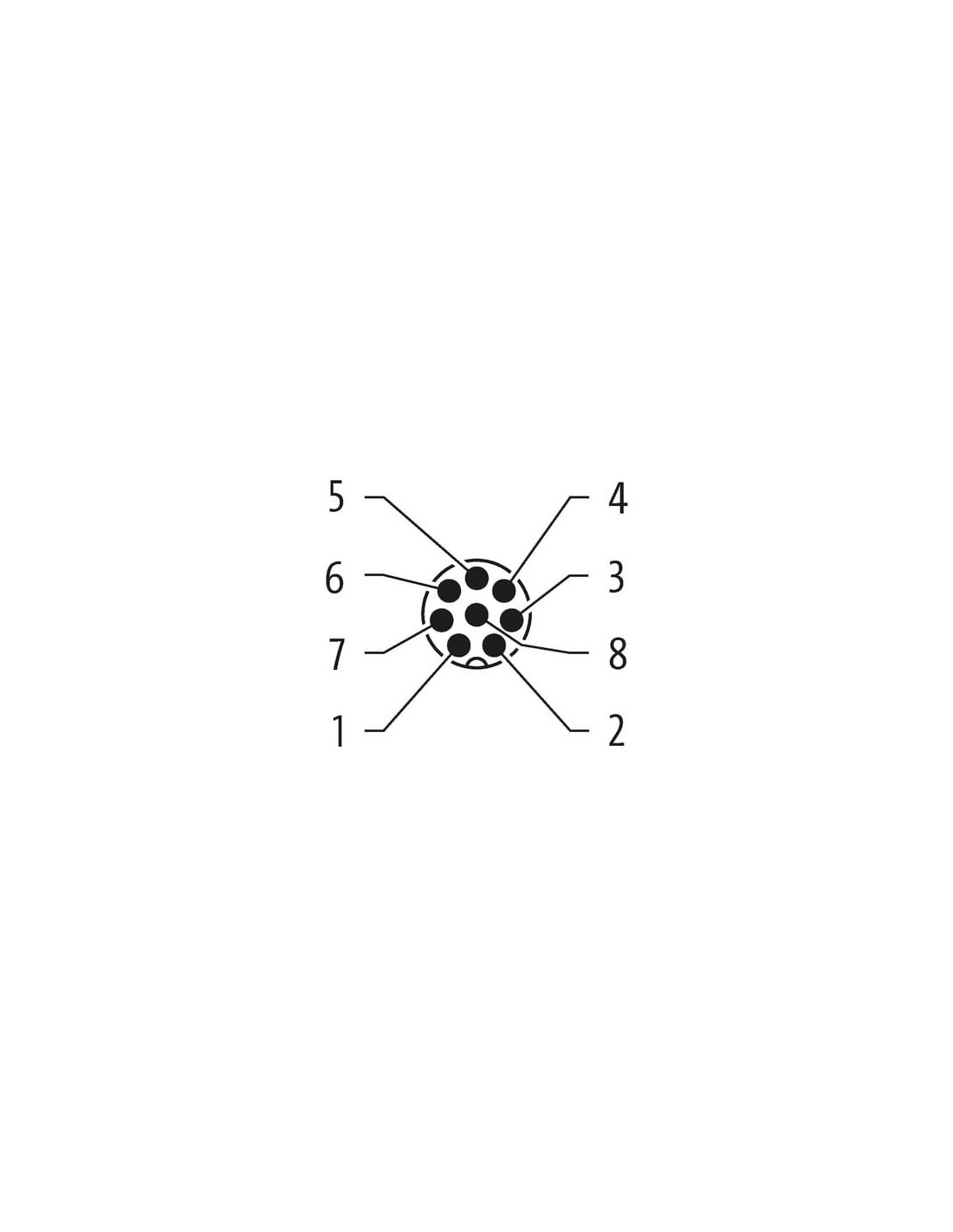

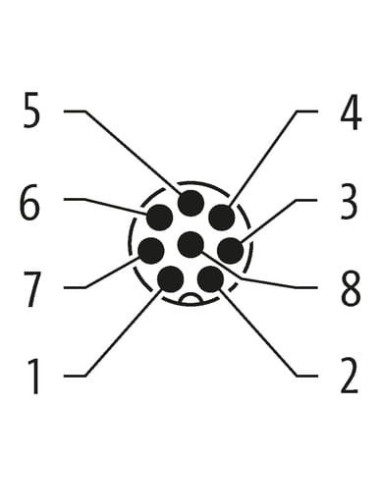

| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

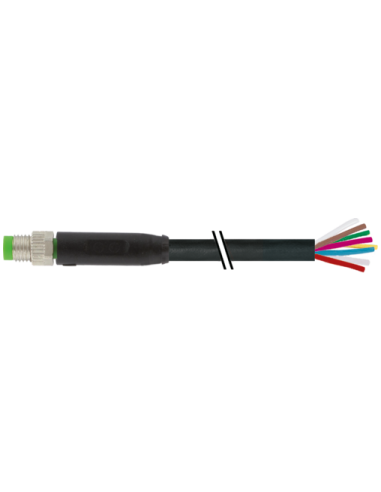

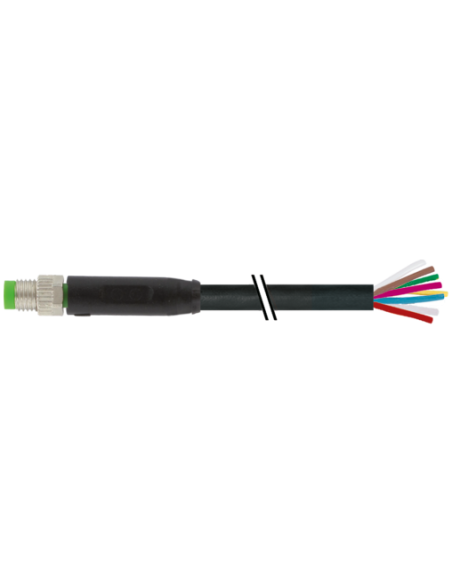

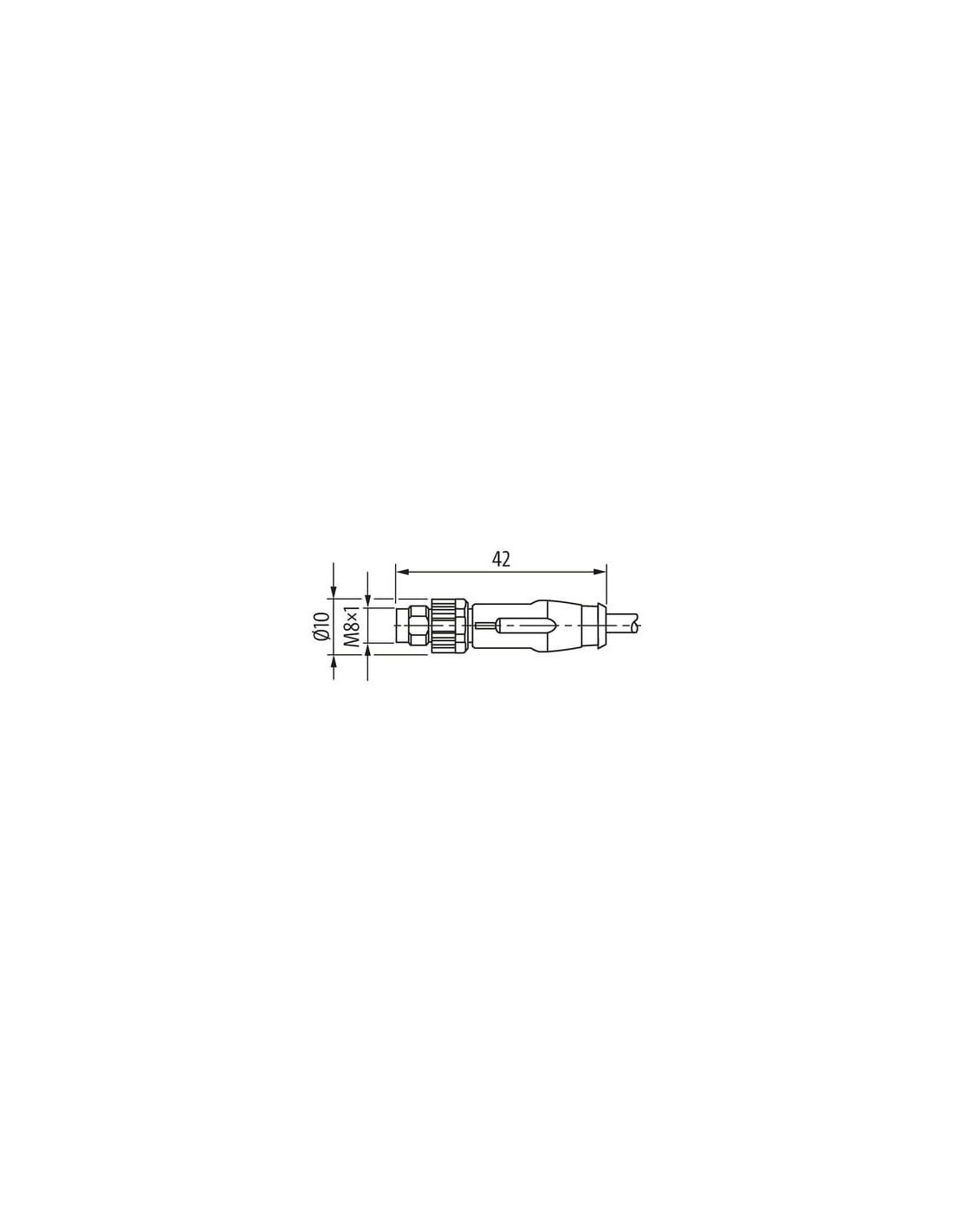

Złącze M8 8-pinowe żeńskie z kablem 5 m – profesjonalne połączenie dla automatyki
Złącze M8 żeńskie 0° na kabel o długości 5 metrów (kod produktu: 7000-08921-6960500) to wysokiej jakości komponent zaprojektowany do niezawodnych połączeń w systemach automatyki przemysłowej, robotyce, maszynach przemysłowych oraz w instalacjach czujników i siłowników. Jego solidna budowa oraz uniwersalność pozwalają na bezpieczne przesyłanie sygnałów i zasilania nawet w warunkach przemysłowych, które wymagają wysokiej odporności mechanicznej i chemicznej.
Charakterystyka złącza M8 8-pin – gwarancja niezawodności
Precyzyjne wykonanie złącza M8 (DIN EN 61076-2-104) zapewnia szybką i łatwą instalację, a ośmiopinowa konstrukcja umożliwia przesyłanie różnorodnych sygnałów, również w aplikacjach wielokanałowych.
- Rodzaj złącza: M8, 8-pinów, proste wyprowadzenie
- Materiał obudowy: wytrzymałe tworzywo sztuczne o wysokiej odporności na chemikalia oraz oleje
- Zastosowanie: automatyka, sterowanie maszynami, robotyka, pomiar i regulacja, instalacje czujników
- Powłoka styków: złocona, co minimalizuje straty sygnału i wydłuża trwałość złącza
- Odporny na wstrząsy i wibracje – dzięki przykręceniu i zabezpieczeniu przeciwwstrząsowemu
Technologia przewodów – bezpieczeństwo przesyłu sygnału
Kabel o długości 5 metrów, zakończony wolnym końcem, pozwala na adaptację rozwiązania do różnych potrzeb instalacyjnych. Osiem żył, oznaczonych kolorami zgodnie z międzynarodowymi standardami (biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony), zapewnia łatwą identyfikację połączeń.
- Płaszcz kabla: PUR – odporny na ścieranie, oleje, paliwa i chemikalia
- Izolacja żył: PP – odporność na wysokie temperatury, niski współczynnik tarcia
- Dopuszczalny zakres temperatur pracy: od -30°C do +80°C (w ruchu: od -15°C do +80°C)
- Odporność na płomień zgodnie z IEC 60332-2-2 oraz UL 1581
Typowe zastosowanie złącza M8 w automatyce i przemyśle
Złącze M8 żeńskie na kabel 5 m doskonale sprawdza się w instalacjach:
- czujników i siłowników,
- systemach transportowych i logistycznych,
- maszynach produkcyjnych, liniach montażowych,
- automatyzacji budynków,
- bukietowaniu kabli w rozdzielnicach przemysłowych,
- aplikacjach wymagających wysokiego stopnia ochrony IP67.
Najważniejsze zalety złącza M8 8-pin żeńskiego
- Wodoszczelność klasy IP67 – ochrona przed pyłem i zalaniem
- Wytrzymałość na czynniki mechaniczne: trwała konstrukcja ze zintegrowanym zabezpieczeniem przeciwwstrząsowym
- Uniwersalność zastosowań: automatyka, przemysł spożywczy, maszynowy, robotyka, systemy pomiarowe
- Łatwa integracja z istniejącymi instalacjami – standard M8, kodowanie typ A
- Długi okres użytkowania – 100 cykli wtykowych, wysokiej jakości materiały styków oraz przewodów
Kompleksowe złącze M8 z ośmioma pinami, w wytrzymałej obudowie z wysoce elastycznym i odpornym przewodem, stanowi niezawodne rozwiązanie dla najbardziej wymagających środowisk przemysłowych i automatyki.
