Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

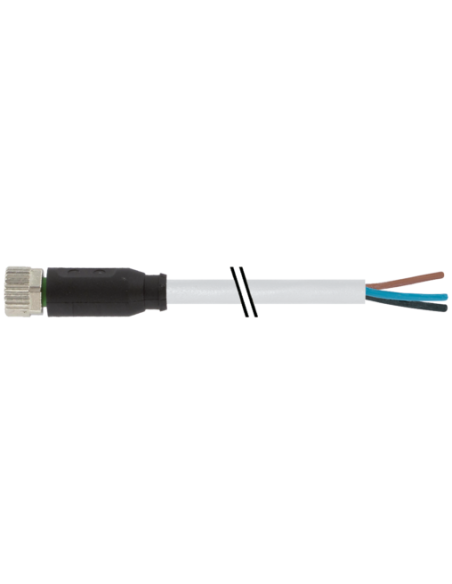

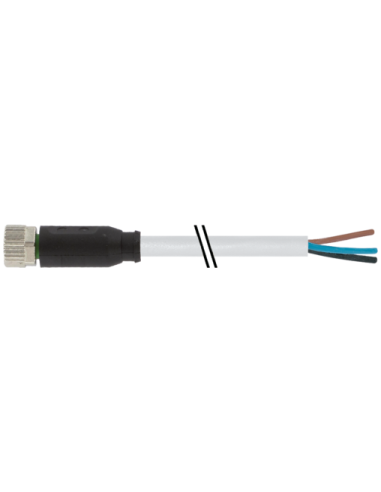

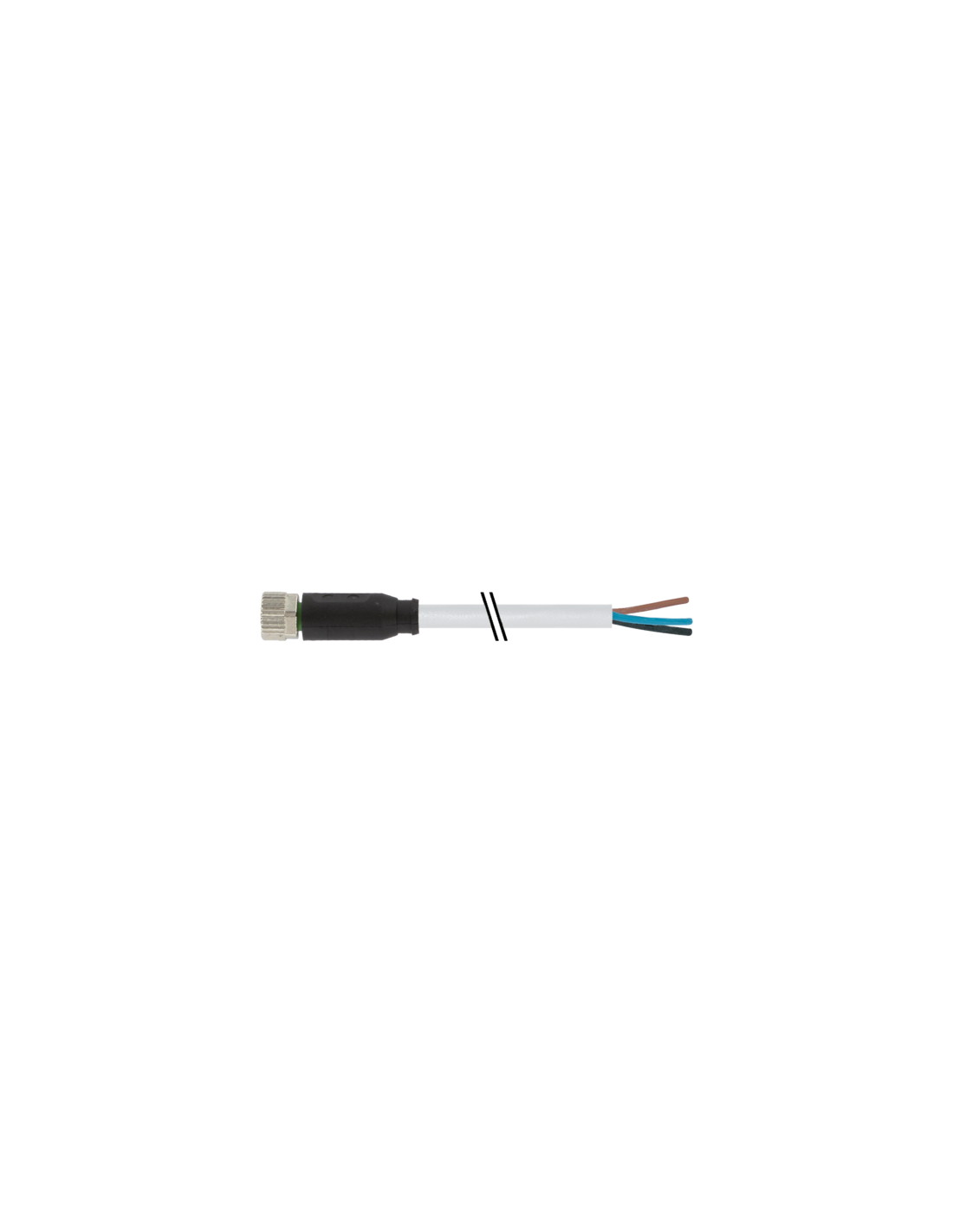

Konektor M8 żeński prosty z wolnym końcem kabla – 3 piny, 5 m, PUR/PVC
Konektor M8 żeński, prosty z wolnym kablem o długości 5 metrów to doskonały wybór do szybkiego i niezawodnego łączenia czujników oraz komponentów automatyki przemysłowej. Produkt oznaczony kodem 7000-08041-2100500 cechuje się trwałością, prostą konstrukcją oraz szerokim zakresem zastosowań w wymagających środowiskach przemysłowych.
Zastosowanie konektora M8 żeńskiego – automatyka, czujniki, robotyka
Konektory M8 – 3-piny znajdują powszechne zastosowanie w:
- automatyce przemysłowej – do podłączania czujników, siłowników oraz innych komponentów systemów sterowania,
- robotyce – jako szybkozłącza sygnałowe i zasilające,
- maszynach i urządzeniach przemysłowych – gdzie wymagana jest odporność na wilgoć, kurz i czynniki chemiczne,
- instalacjach przemysłowych – wszędzie tam, gdzie potrzebne są sprawne i trwałe połączenia kablowe,
- branży spożywczej, farmaceutycznej i motoryzacyjnej – do zastosowań wymagających szczelności i wysokiej odporności chemicznej.
Najważniejsze zalety konektora M8 3-pin, 5 m, wolny koniec kabla
Solidny konektor M8 gwarantuje bezpieczeństwo i niezawodność połączeń w aplikacjach wymagających wysokiej szczelności (IP65, IP66K, IP67) oraz odporności na oleje i środki chemiczne.
Montaż wtykany i przykręcany ułatwia wymianę oraz instalację w trudno dostępnych miejscach. Zastosowanie obudowy z tworzywa sztucznego i osłony PUR/PVC zapewnia długą żywotność nawet w trudnych warunkach eksploatacyjnych.
- Łatwy montaż dzięki opcji przykręcenia oraz obecności kodowania typu A, eliminującego ryzyko błędnego podłączenia,
- Trójżyłowy przewód o długości 5 metrów daje swobodę instalacyjną oraz wygodę przy prowadzeniu okablowania,
- Odporny na warunki przemysłowe – wysoka odporność na temperatury od -25°C do +85°C (złącze) i od -30°C do +80°C (kabel),
- Odporność na płomień, oleje, benzynę oraz czynniki chemiczne (zgodność z UL 1581, IEC 60332-2-2),
- Przewód bezhalogenowy, bezołowiowy i wolny od kadmu – zgodny z normami RoHS, bezpieczny dla środowiska,
- Wyposażony w pozłacane styki zapewniające niezawodny przesył sygnałów oraz mniejszą podatność na korozję,
- Możliwość dopasowania do peszli ochronnych o średnicy wewnętrznej 6,5 mm.
Budowa i bezpieczeństwo połączenia – złącze M8 prosty żeński
Obudowa z tworzywa sztucznego wraz z radełkowaną, niklowaną nakrętką zapewnia trwałość na uszkodzenia mechaniczne.
Klucz SW9 umożliwia szybkie i wygodne dokręcanie złącza podczas montażu.
3-pinowe gniazdo pozwala na prostą identyfikację podłączeń (przewód brązowy, niebieski, czarny), co jest potwierdzone czytelnym schematem podłączenia.
Brak podświetlenia LED minimalizuje ryzyko zakłóceń elektromagnetycznych oraz ułatwia stosowanie konektora w obszarach narażonych na wyładowania ESD.
Typowe parametry techniczne konektora żeńskiego M8 z kablem
- Liczba pinów: 3
- Długość przewodu: 5 m
- Prąd maksymalny: 4 A
- Napięcie pracy: do 60 V DC / 50 V AC
- Stopień ochrony: IP65, IP66K, IP67 (włożone i przykręcone)
- Kabel o żyłach 0,25 mm2, kolor izolacji: szary, żyły: BN (brązowy), BU (niebieski), BK (czarny)
- Odporność na promień zgięcia: 5x średnica zewnętrzna (stały), 10x średnica zewnętrzna (elastyczny)
Gdzie warto zastosować konektor M8 z wolnym końcem kabla?
Konektor M8 żeński prosty z wolnym końcem przewodu znajduje zastosowanie wszędzie tam, gdzie wymagana jest szybka i pewna konfiguracja systemów automatyki oraz niezawodne łączenie komponentów maszyn. Produkt spełnia wymagania normy DIN EN 61076-2-104 (typ M8) oraz posiada certyfikaty potwierdzające jakość wykonania.
Odpowiada potrzebom zarówno nowych instalacji, jak i modernizacji istniejącej infrastruktury okablowania przemysłowego.
