Męski prosty
M12, 4-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

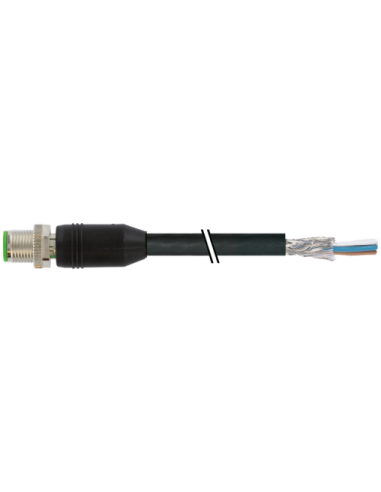

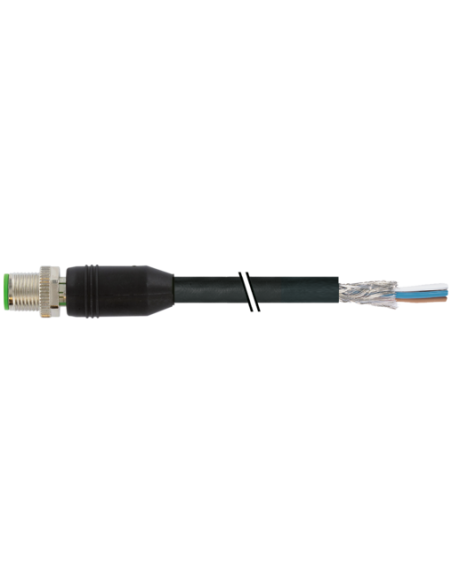

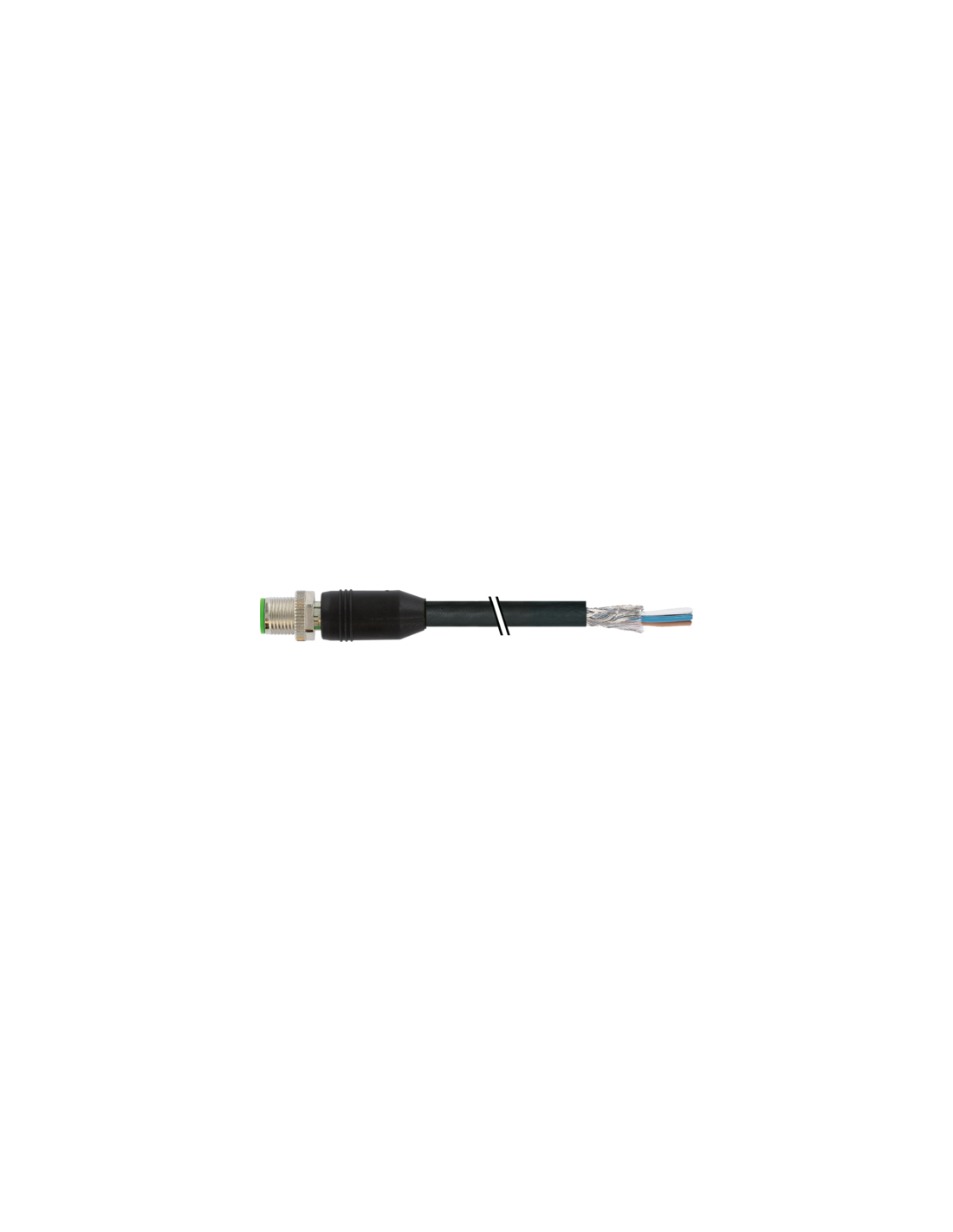

M12 męski 0° ekranowany 7000-13081-6410100 to wysokiej jakości prosty wtyk przemysłowy, przeznaczony do niezawodnego łączenia urządzeń automatyki przemysłowej. Kompaktowa budowa oraz uniwersalne kodowanie A sprawiają, że złącze doskonale nadaje się do szerokiego wachlarza zastosowań, w których wymagana jest solidność i pewność połączenia.
Wtyk posiada czteropinowe wyprowadzenia oraz metalizowaną obudowę ekranowaną, co zapewnia wysoką odporność elektromagnetyczną (EMC), niezbędną w środowisku przemysłowym narażonym na zakłócenia. Gwint M12 x 1 umożliwia szybkie i pewne mocowanie do gniazda, a IP65, IP66K, IP67 gwarantuje wysoki poziom ochrony przed pyłem i wodą, nawet przy intensywnym myciu lub pracy na zewnątrz.
Złącze M12 męskie 0° ekranowane z powodzeniem znajduje zastosowanie w:
Osłona kabla wykonana z wytrzymałego PUR jest odporna na promieniowanie UV, ścieranie oraz działanie wielu substancji chemicznych i olejów. Pozwala to na użycie złącza M12 zarówno w przemyśle spożywczym, jak i w branży motoryzacyjnej, magazynowaniu czy produkcji, gdzie trwałość jest kluczowa, nawet przy intensywnym użytkowaniu.
Zakres temperatur pracy: od -25°C do +85°C dla złącza oraz od -40°C (w ruchu -25°C) do 80°C/90°C dla kabla, co pozwala na instalację w różnych strefach przemysłowych oraz na zewnątrz budynków.

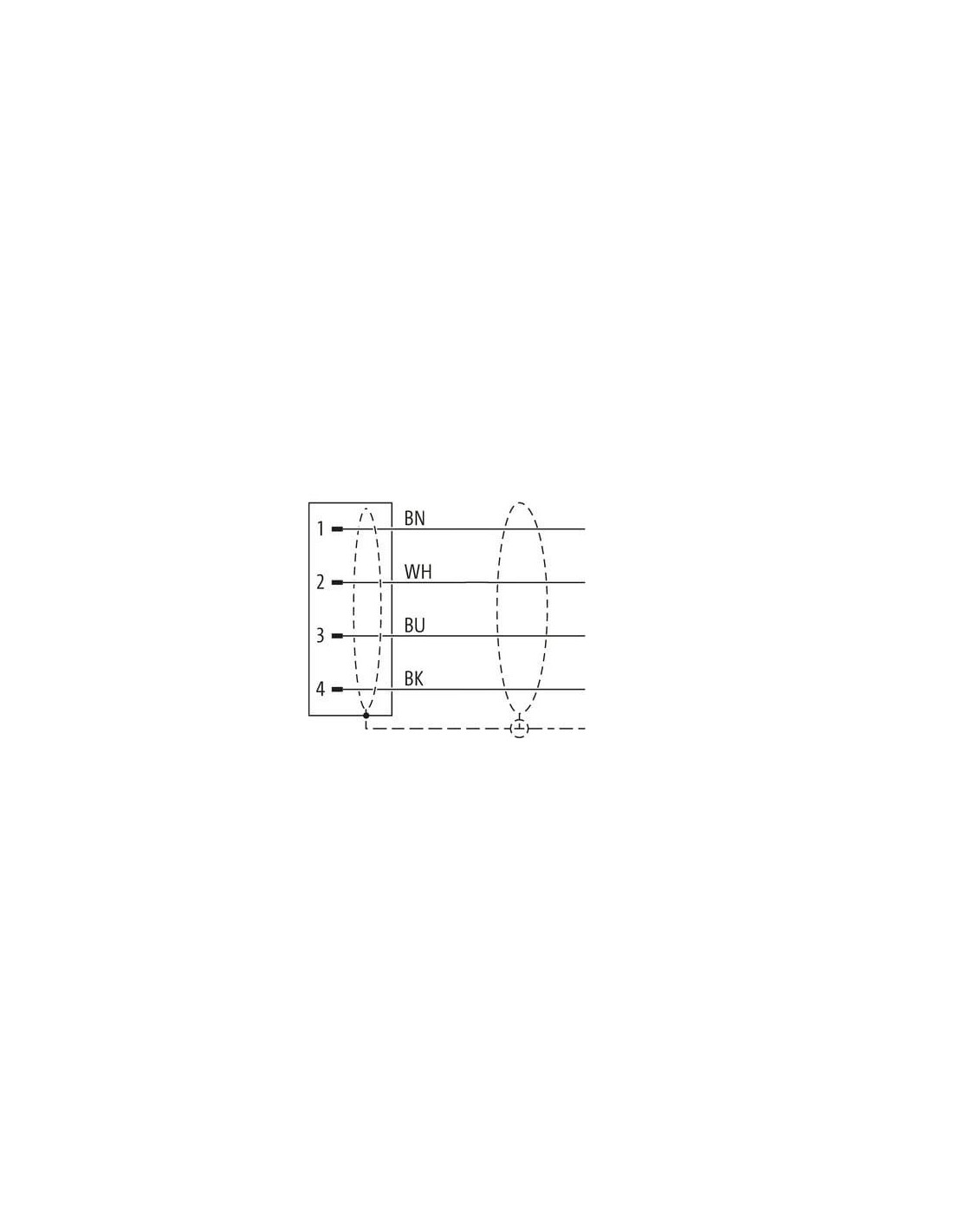

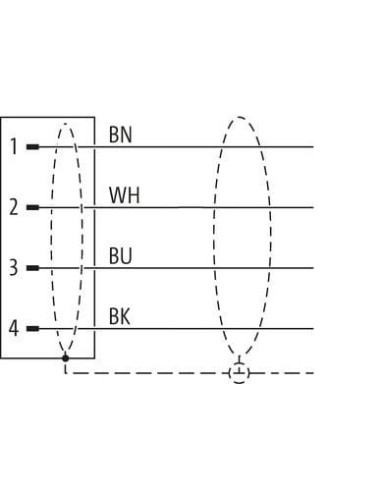

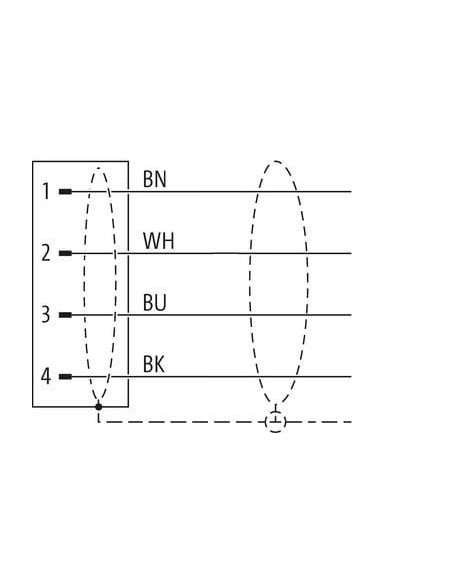

Oznaczenia kolorów żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – zgodność z normami ułatwia montaż i minimalizuje ryzyko pomyłek.
Wtyk umożliwia szybkie wykonanie połączenia dzięki prostemu przykręceniu do gniazda (moment dokręcenia 0,6 Nm, szerokość klucza SW13). Szczególnie rekomendowany do aplikacji, gdzie wymagana jest filtracja zakłóceń i najwyższa jakość sygnału.
M12 męski 0° ekranowany 7000-13081-6410100 to niezawodne rozwiązanie przewidziane do szybkiego, trwałego i odpornego na zakłócenia połączenia urządzeń w automatyce, robotyce i przemyśle. Złącze spełniające normę DIN EN 61076-2-101 zapewnia pewność działania, bezpieczeństwo instalacji oraz zgodność z wymaganiami nowoczesnych systemów przemysłowych.
