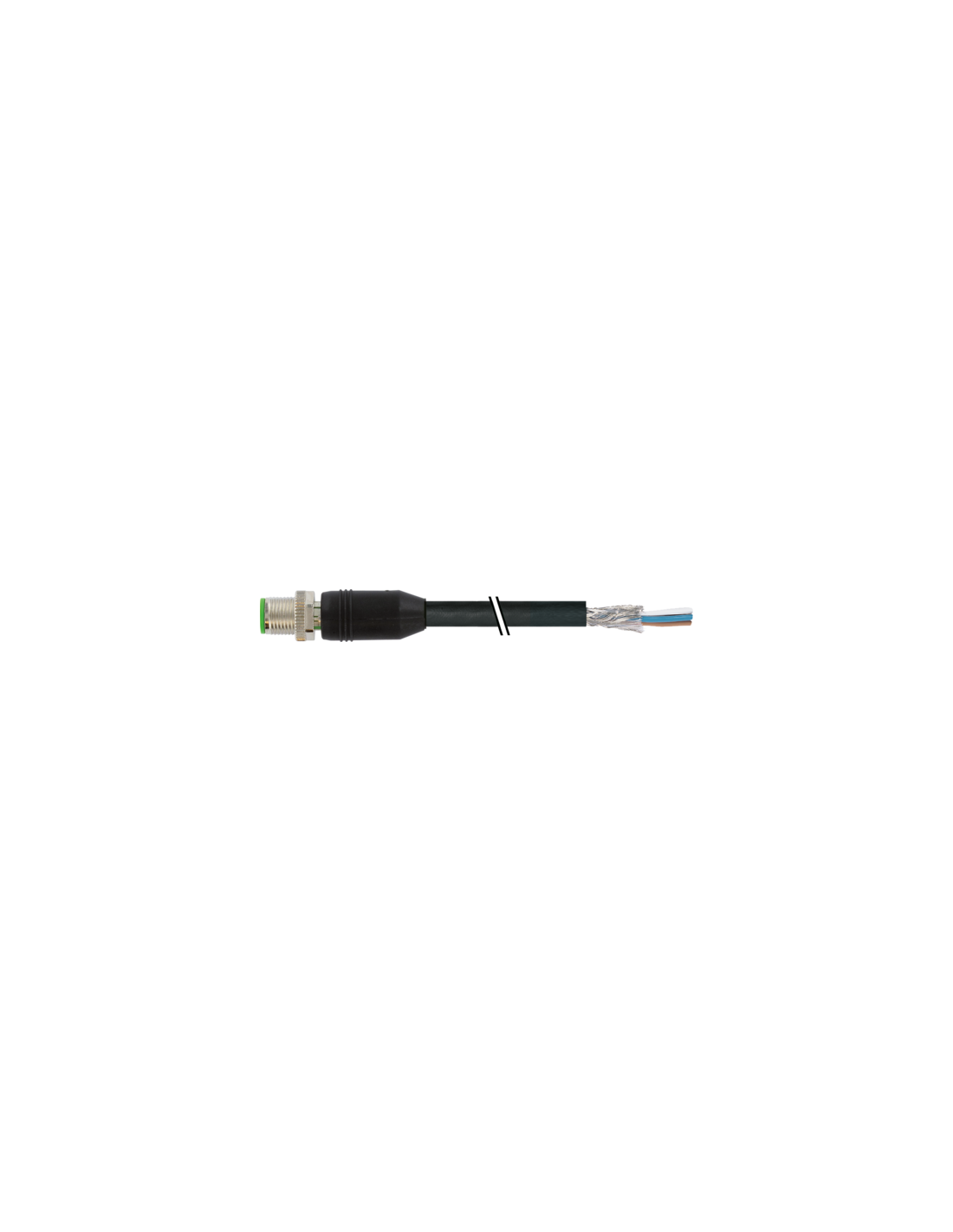

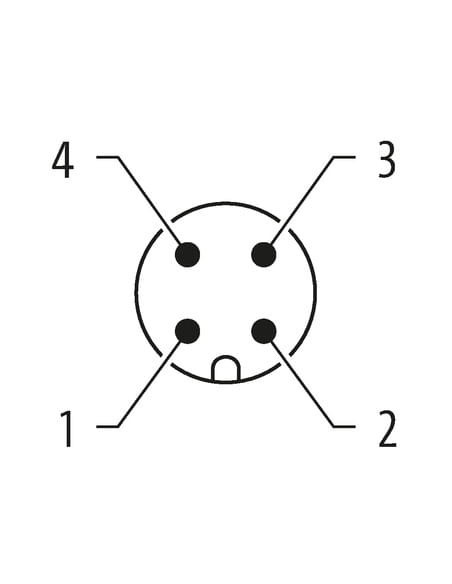

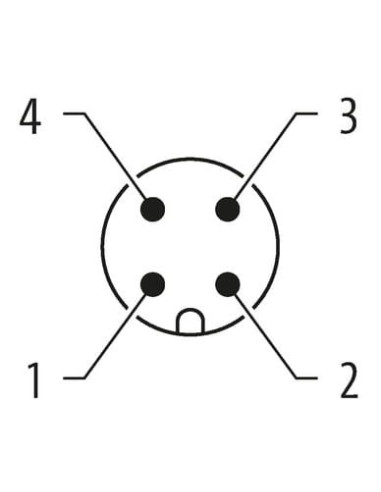

Męski prosty
M12, 4-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

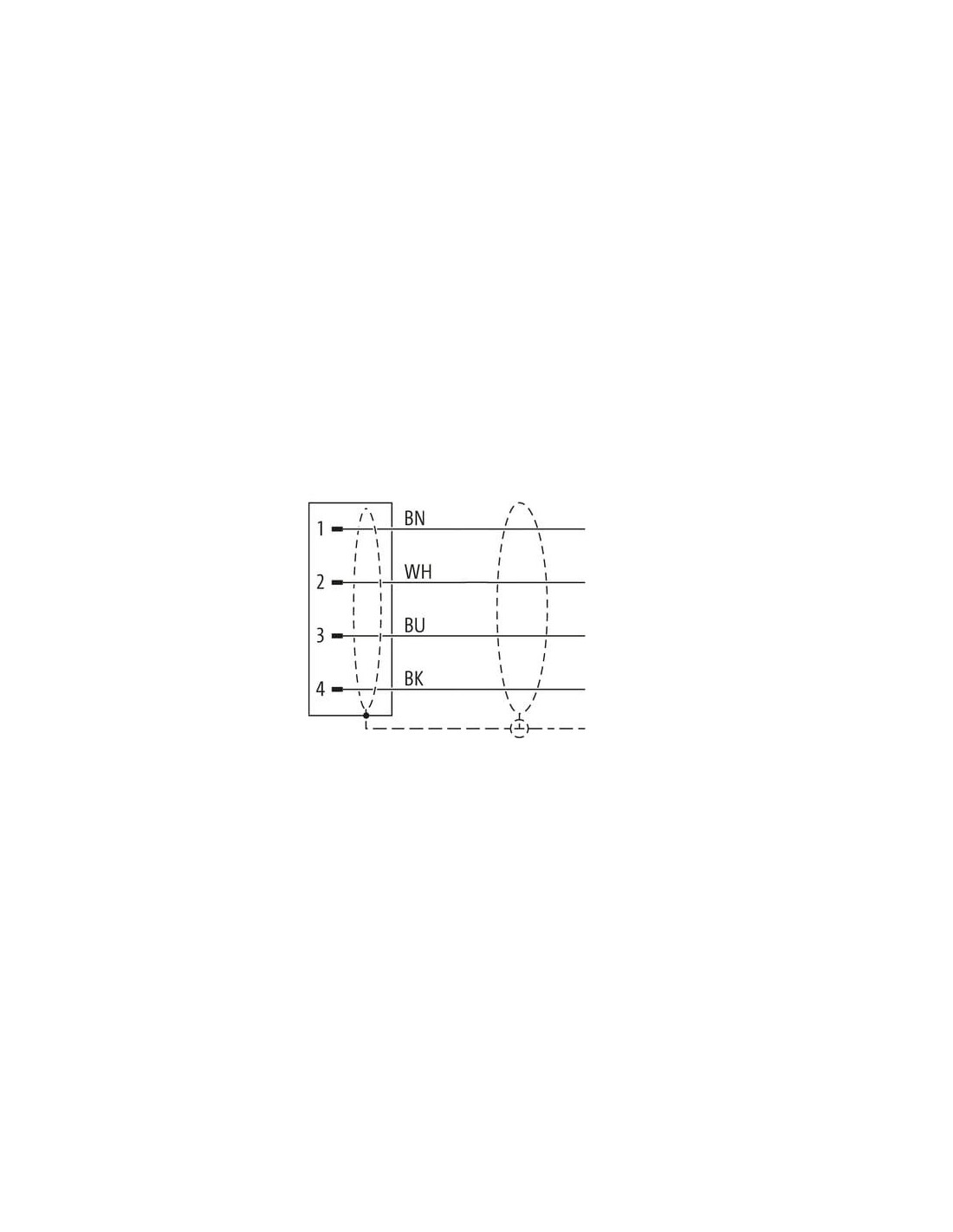

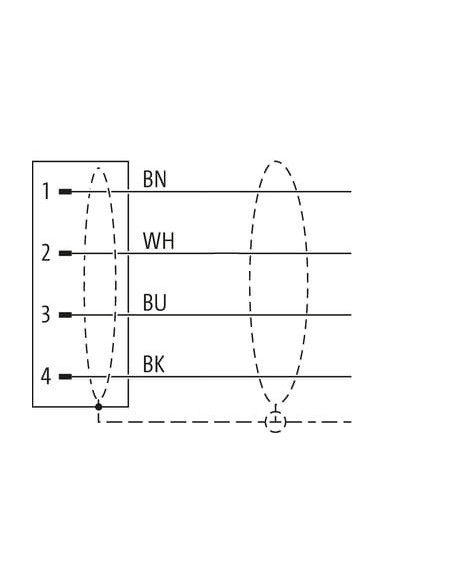

| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

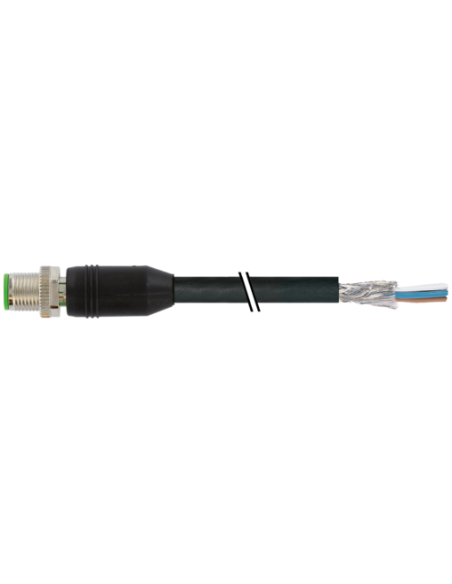

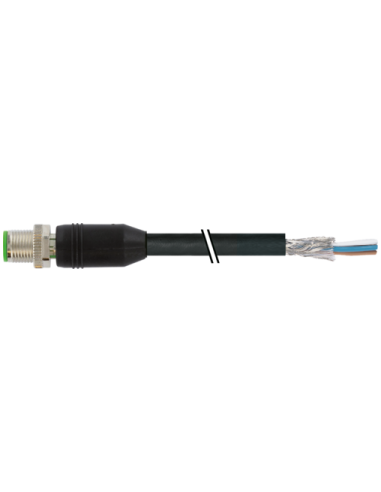

Złącze M12 męskie proste 4-pinowe ekranowane 5m PUR – 7000-13081-6410500
Złącze M12 o oznaczeniu 7000-13081-6410500 to wysokiej jakości komponent elektrotechniczny dedykowany do zastosowań przemysłowych i automatyki. Dzięki solidnej budowie i wysokiej odporności na czynniki zewnętrzne złącze gwarantuje niezawodne i trwałe połączenie w wymagających warunkach środowiskowych.
Zastosowania złącza M12 w przemyśle i automatyce
Złącza M12 są powszechnie wykorzystywane w systemach automatyki przemysłowej, maszynach produkcyjnych, liniach technologicznych oraz robotyce. Oferują wysoką odporność mechaniczną oraz elektryczną, a ich uniwersalność zapewnia łatwą integrację z wieloma urządzeniami czujnikowymi, siłownikami oraz komponentami transmisji danych i zasilania:
- Połączenia czujników i elementów wykonawczych w maszynach przemysłowych
- Systemy sterowania i automatyzacji, w tym przenośniki, linie montażowe oraz aplikacje zrobotyzowane
- Aplikacje wymagające wysokiej klasy szczelności i trwałości mechanicznej (ochrona IP65/IP66K/IP67)
- Zintegrowane systemy zasilania i sygnałowe o dużych wymaganiach elektrycznych
Wytrzymałość i bezpieczeństwo – cechy wyróżniające
Złącze M12 4-pin wyposażone jest w ekranowany przewód o długości 5 metrów oraz płaszcz z wysokiej jakości tworzywa PUR, zapewniającego odporność na działanie olejów, płomienia, promieniowania UV oraz różnorodnych substancji chemicznych. Styk pozłacany oraz zastosowanie komponentów cynkowych i miedzianych gwarantują znakomitą przewodność elektryczną i odporność na korozję.
- Kodowanie A – szeroka kompatybilność ze standardami M12
- Blokada mechaniczna – odporność na wstrząsy i drgania
- Stopień ochrony IP65, IP66K, IP67 – wysoka szczelność i odporność na pył oraz wodę
- Praca w szerokim zakresie temperatur: od -25°C do +85°C
- Certyfikacja cURus oraz zgodność z normą DIN EN 61076-2-101 (M12)
Budowa i konstrukcja techniczna
Złącze M12 7000-13081-6410500 składa się z wysokiej jakości konektora o gwincie M12 x 1 oraz 4-żyłowego, ekranowanego przewodu. Przewodność zapewniają miedziane, pozłacane styki. Konstrukcja przewodu gwarantuje wysoką wytrzymałość na zginanie, dużą liczbę cykli gięcia oraz odporność na skręcanie, co umożliwia jego wykorzystanie w aplikacjach z ruchomym okablowaniem (np. C-track).
- Płaszcz PUR – cechuje się wysoką elastycznością i trwałością
- Izolacja przewodów: PP – gwarantuje bezpieczeństwo pracy
- Zabezpieczenie przeciwwstrząsowe – pewność połączenia nawet przy dużych obciążeniach mechanicznych
- Piny opisane kolorystycznie dla łatwej identyfikacji (brązowy, biały, niebieski, czarny)
Możliwości montażu i wskazówki instalacyjne
Montaż złącza polega na włożeniu i przykręceniu w standardowym gnieździe M12. Rekomendowane jest stosowanie dodatkowych zabezpieczeń przed nadmiernym obciążeniem mechanicznym (np. opaski kablowe), a także przestrzeganie dopuszczalnych promieni gięcia przewodu – zapewnia to zachowanie szczelności i trwałości połączenia przez cały okres eksploatacji.
Zalety złącza M12 4-pin ekranowanego – podsumowanie
- Uniwersalne zastosowanie w nowoczesnych systemach automatyki i robotyki
- Niezawodność i trwałość nawet w wymagających warunkach przemysłowych
- Skuteczna ochrona przed zakłóceniami elektromagnetycznymi dzięki pełnemu ekranowaniu
- Możliwość dostosowania długości przewodu do indywidualnych aplikacji (na zamówienie)
Złącze M12 o numerze katalogowym 7000-13081-6410500 to idealny wybór dla profesjonalistów ceniących niezawodność, kompatybilność i łatwość instalacji w środowisku przemysłowym.
