M12, 5-piny
Żeński proste
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

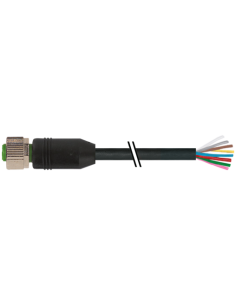

Konektor M12 żeński prosty z wolnym końcem kabla – 5-pinowy, 1,5 m – 7000-13221-3490150
Konektor M12 żeński prosty z wolnym końcem kabla o długości 1,5 metra to uniwersalny i trwały element do zastosowań przemysłowych, automatyki, maszyn oraz instalacji wymagających pewnych i bezawaryjnych połączeń sygnałowych oraz zasilających.
Budowa i zalety konektora M12 – trwałość i niezawodność
Konektor M12 o standardzie DIN EN 61076-2-101 gwarantuje wysoką kompatybilność z popularnymi systemami przemysłowymi. 5 pinów oraz standardowe kodowanie typu A umożliwiają wygodną integrację z urządzeniami automatyki, sterownikami PLC, czujnikami i siłownikami. Prosta budowa ze złączem gwintowanym M12 x 1 oraz kluczem SW13 pozwala na łatwy i szybki montaż oraz podłączanie.
Wytrzymała obudowa z tworzywa PUR zapewnia odporność na chemikalia i oleje, co czyni ten produkt szczególnie przydatnym w trudnych warunkach przemysłowych. Konektor jest ekranowany, a przewód posiada ocynowany miedziany oplot oraz podwójną osłonę (fleece + folia), co zwiększa odporność na zakłócenia elektromagnetyczne oraz uszkodzenia mechaniczne.
Parametry techniczne – zastosowania w automatyce i przemyśle
- Stopień ochrony IP65, IP66K, IP67 – wysoka odporność na pył i wodę, możliwość pracy w wymagających warunkach środowiskowych
- Zakres temperatur roboczych: od -25°C do +85°C (zależnie od jakości kabla)
- Maksymalne napięcie robocze AC/DC: 60 V, maksymalny prąd na styk: 4 A
- Wytrzymałość mechaniczna: odporność na drgania, promień gięcia kabla – min 10x średnica zewnętrzna (przy instalacji stałej)
- 5-żyłowy przewód oznaczony kolorami (BN, WH, BU, BK, GN YE), przekrój: 0,34 mm², zewnętrzna średnica 5,9 mm, materiał płaszcza: PUR
Typowe zastosowania konektora M12 ze złączem prostym
- Automatyka przemysłowa – podłączenia czujników, siłowników i urządzeń wykonawczych przy maszynach i liniach produkcyjnych
- Transport i logistyka – integracja systemów sterowania oraz sygnałów zwrotnych na liniach przenośnikowych, w pojazdach przemysłowych
- Systemy robotyczne – zapewnienie niezawodnej transmisji sygnałów i zasilania między osprzętem a sterownikiem robota
- Inżynieria maszyn – pewne połączenia sterujące oraz zasilające w środowisku o podwyższonej wilgotności i narażeniu na oleje
- Szafy sterownicze i rozdzielnice – łatwe podłączanie modułów I/O, urządzeń zewnętrznych i peryferyjnych
Atuty stosowania konektora M12 5-pinowego z kablem PUR
Konektor M12 żeński w wersji z prostym wyjściem kabla to rozwiązanie zapewniające szybki montaż, pewność połączenia oraz ochronę sygnałów przed zakłóceniami. Kabel w powłoce PUR charakteryzuje się zwiększoną odpornością na ścieranie, uszkodzenia mechaniczne oraz oddziaływanie agresywnych mediów, dzięki czemu doskonale sprawdzi się w środowiskach wymagających ciągłości pracy.
Ekranowanie kabla skutecznie chroni przed zakłóceniami elektromagnetycznymi, natomiast klasyfikacja IP65/IP66K/IP67 umożliwia bezpieczne użytkowanie w warunkach zapylenia, wilgoci i narażenia na wodę, nawet przy intensywnej eksploatacji i drganiach.
To niezawodne i uniwersalne rozwiązanie do zastosowań w przemyśle, gdzie kluczowe znaczenie ma bezpieczeństwo i stabilność sygnałów oraz łatwość podłączenia.
