Żeński proste
M12, 4-piny

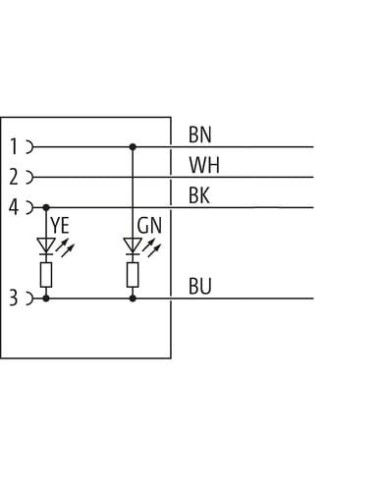

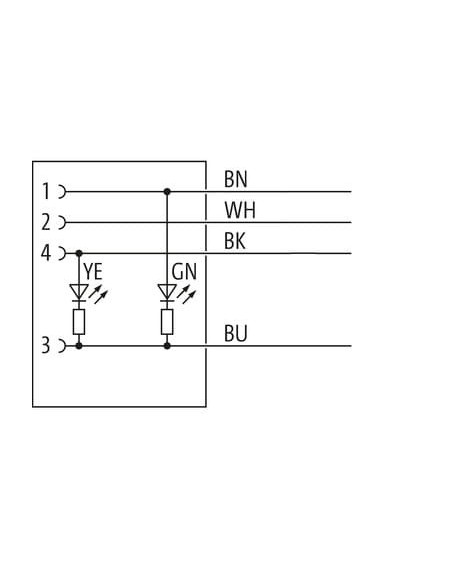

2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński prosty z LED, wolny koniec kabla – 4 piny, kod: 7000-12291-6341000
Konektor M12 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie dla aplikacji wymagających trwałych i bezpiecznych połączeń w środowiskach przemysłowych. Model o numerze 7000-12291-6341000 charakteryzuje się obecnością dwóch wskaźników LED (PNP), umożliwiających szybką diagnostykę oraz monitoring połączenia, co przekłada się na wygodę użytkowania podczas serwisowania i eksploatacji urządzeń automatyki.
Zalety konektora M12 prostego z LED
- Wysoka odporność chemiczna i mechaniczna – wykonany z wytrzymałego tworzywa sztucznego (PUR), konektor doskonale sprawdza się w trudnych warunkach przemysłowych, zapewniając ochronę przed działaniem olejów, chemikaliów oraz czynnikami mechanicznymi.
- Stopień ochrony IP65, IP66K, IP67 – zapewnia pyłoszczelność oraz odporność na silne strumienie wody i krótkotrwałe zanurzenie, gwarantując bezpieczeństwo pracy nawet w wilgotnym i zanieczyszczonym otoczeniu.
- Diody LED dla szybkiej diagnozy – zintegrowane wskaźniki LED (żółty i zielony) pozwalają natychmiast zidentyfikować status połączenia, ułatwiając obsługę oraz wykrywanie potencjalnych problemów.
- Długi kabel – 10 metrów – pozwala na elastyczne rozplanowanie instalacji, nawet w dużych maszynach czy systemach automatyki.
- Trwałość połączenia – obecność radełkowanej śruby z cynkowego odlewu ciśnieniowego oraz pozłacane styki zapewniają długotrwałą i stabilną transmisję sygnałów bez ryzyka utleniania styków.
- Uniwersalne zastosowanie – standard kodowania A i 4 piny umożliwiają wykorzystanie konektora w szerokim zakresie urządzeń automatyki przemysłowej, maszyn, czujników oraz systemów bezpieczeństwa.
Typowe zastosowania konektora M12 żeńskiego prostego
- Automatyka przemysłowa – łączenie czujników, siłowników, zaworów i urządzeń wykonawczych z systemami sterowania PLC.
- Robotyka – niezawodne połączenia sygnałowe w aplikacjach ruchomych, dzięki wysokiej odporności na drgania i zginanie kabla.
- Maszyny oraz linie produkcyjne – transfer sygnałów i zasilania w środowiskach wymagających wysokiej odporności na czynniki zewnętrzne.
- Systemy bezpieczeństwa – połączenia w układach monitoringu i kontroli stanów pracy, także z sygnalizacją LED.
- Branża spożywcza i farmaceutyczna – zastosowanie w miejscach o zwiększonych wymaganiach higienicznych i odporności chemicznej.
Budowa i cechy wyróżniające konektora M12 z wolnym kablem
M12 żeński konektor prosty wyposażony jest w zaciski na 4 piny oraz przezroczystą część obudowy umożliwiającą obserwację działania diod LED. Metalowa nakrętka ułatwia szybki i pewny montaż – zarówno w instalacjach stacjonarnych, jak i mobilnych. Kabel wykonany z trwałego PUR gwarantuje odporność na promieniowanie UV, wysokie i niskie temperatury (zakres pracy od -40°C do +85/90°C) oraz cykliczne zgięcia i skręty.
Zabezpieczenie przeciwwstrząsowe oraz wysoka jakość wykonania sprawiają, że konektor M12 doskonale sprawdzi się w najbardziej wymagających warunkach, gwarantując bezpieczeństwo i niezawodność działania przez długi czas.
Konektor M12 4-pin z LED – dlaczego warto wybrać?
Dzięki wysokiej odporności na warunki środowiskowe, prostemu i szybkiemu montażowi oraz wbudowanym diodom LED do wizualnej kontroli połączenia, konektor M12 prosty z wolnym końcem kabla 7000-12291-6341000 stanowi idealne rozwiązanie dla nowoczesnych instalacji automatyki oraz systemów przemysłowych wymagających niezawodności i łatwości obsługi.
