Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały, szary |
| Identyfikacja przewodu | 732 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

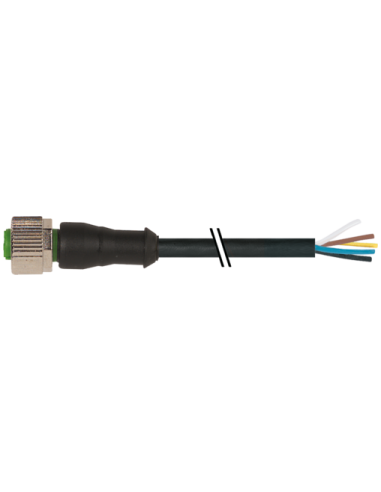

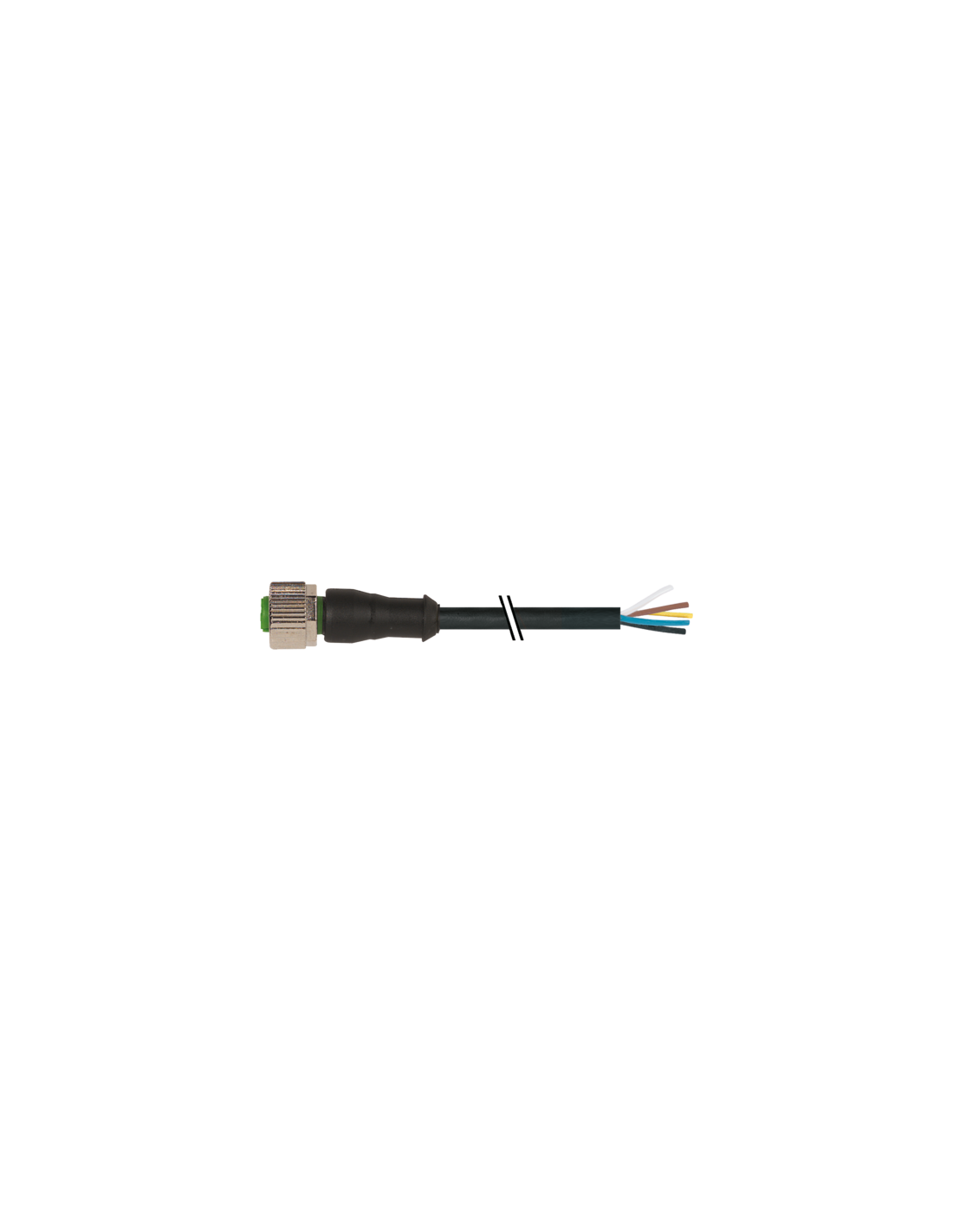

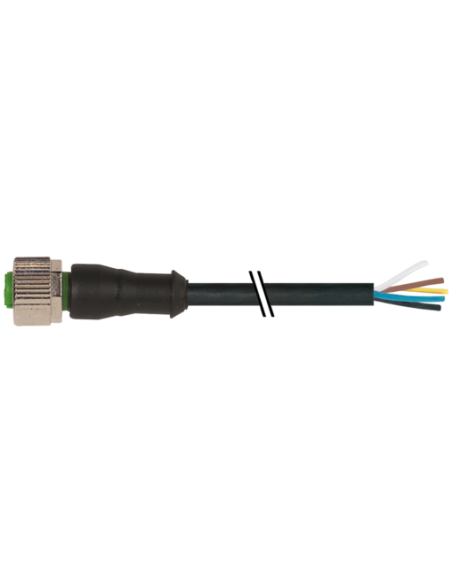

Złącze M12 proste o numerze katalogowym 7000-12241-7320100 to niezawodny element do zastosowań przemysłowych, zaprojektowany z myślą o bezpiecznym i trwałym połączeniu w różnorodnych instalacjach automatyki. Produkt wyróżnia się wysoką jakością wykonania oraz odpornością na trudne warunki środowiskowe.
Złącze M12 charakteryzuje się prostą, żeńską konstrukcją oraz wysokim stopniem ochrony IP65, IP66K, IP67, dzięki czemu zapewnia odporność na kurz, wilgoć i zachlapania. Śruba radełkowana z tworzywa sztucznego gwarantuje łatwy i szybki montaż, a obudowa wykonana z wytrzymałego tworzywa PUR wykazuje dobrą odporność na oleje, środki chemiczne i promieniowanie UV.
Złącze jest kodowane typu A oraz posiada pięć pozłacanych styków, co zapewnia pewność połączeń elektrycznych oraz minimalizuje ryzyko korozji. Produkt jest kompatybilny z przewodami o wewnętrznej średnicy peszla 10 mm, a długość przewodu wynosi 1 m (inne długości dostępne na życzenie).
Przewód M12 5-pinowy znajduje szerokie zastosowanie w branży automatyki przemysłowej, robotyce, maszynach produkcyjnych oraz w technologii czujników i siłowników. Dzięki wytrzymałej konstrukcji oraz odpowiednim certyfikatom bezpieczeństwa idealnie sprawdzi się w miejscach narażonych na wibracje, drgania i zmienne temperatury.

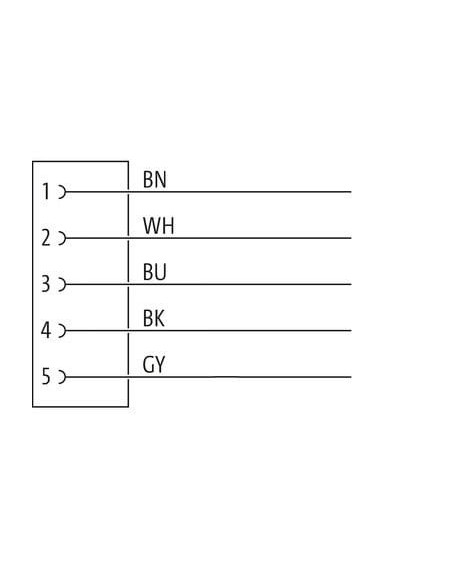

Pięciopinowe złącze M12 zapewnia pewne i stabilne podłączenie sygnałów oraz zasilania. Pozłacane styki minimalizują straty przewodzenia i gwarantują wieloletnią bezawaryjność. Odpowiednie oznaczenie żył (brązowy, biały, niebieski, czarny, szary) pozwala na szybkie i prawidłowe podłączenie, zgodnie ze standardem kodowania A.
Wysoka odporność na promieniowanie UV, oleje i środki chemiczne, a także szeroki zakres temperatur pracy (od -25°C do +85°C przy złączu, od -40°C do +80/90°C przy przewodzie) zapewniają bezpieczeństwo działania nawet w najbardziej wymagających aplikacjach.
Otulina wykonana z wysokogatunkowego tworzywa PUR (poliuretan) gwarantuje elastyczność przewodu, odporność na ścieranie i załamywanie, a ponadto nie zawiera ołowiu, kadmu, silikonów, FCKW oraz halogenów – jest to rozwiązanie przyjazne dla środowiska i bezpieczne w kontakcie z żywnością.
Złącze M12 7000-12241-7320100 pozwala na szybki montaż poprzez włożenie i przykręcenie złączki, a także zapewnia zabezpieczenie przeciwwstrząsowe. Specjalne noty instalacyjne rekomendują stosowanie opasek zaciskowych dla dodatkowego odciążenia przewodu oraz przestrzeganie minimalnych promieni gięcia, co wydłuża żywotność połączenia.
Certyfikowane złącze M12 – 7000-12241-7320100 to sprawdzony wybór do profesjonalnych zastosowań przemysłowych. Wytrzymałość materiałów, odporność na czynniki zewnętrzne oraz szeroka kompatybilność sprawiają, że ten przewód znajduje zastosowanie w szerokim spektrum instalacji przemysłowych, gwarantując niezawodność i bezpieczeństwo każdego połączenia.
