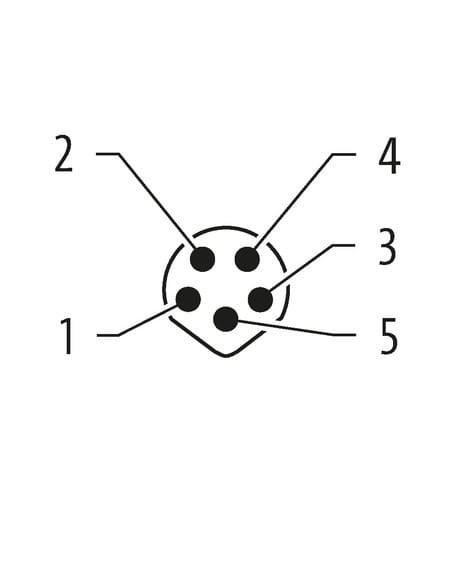

Męski 90°
M8, 5-piny
Kodowanie B
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 3 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

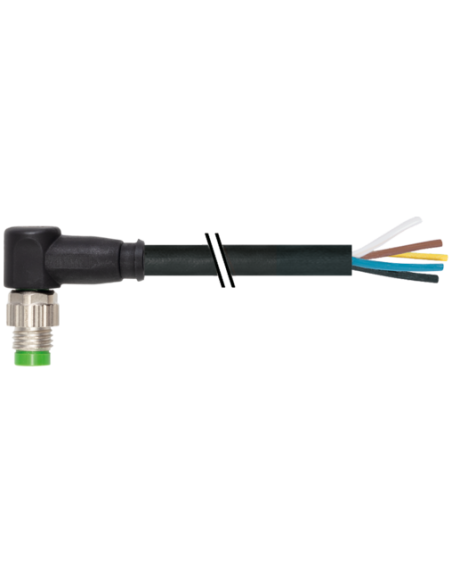

Złącze kątowe M8 90° męskie z kablem – 7000-08911-6951000
Złącze M8 kątowe 90° z kablem o długości 10 m to produkt wysokiej jakości, przeznaczony do zastosowań przemysłowych i automatyki. Wersja z pięcioma pinami oraz kodowaniem B gwarantuje uniwersalność i kompatybilność z wieloma popularnymi urządzeniami oraz czujnikami przemysłowymi.
Zalety i właściwości przewodu M8 z kodowaniem B
Konektor M8 posiada wytrzymałą obudowę, wykonaną z tworzywa sztucznego o podwyższonej odporności na środki chemiczne, oleje oraz czynniki zewnętrzne. Złącze umożliwia szybkie i pewne połączenia typu plug and play, a jego kątowa konstrukcja 90° ułatwia montaż w trudno dostępnych miejscach oraz ogranicza naprężenia mechaniczne i ryzyko uszkodzenia kabla.
- Stopień ochrony IP67 – pełna odporność na kurz i wodę oraz możliwość użytkowania w wymagających warunkach przemysłowych.
- Wysoka wytrzymałość mechaniczna dzięki metalowemu, niklowanemu gwintowi M8 x 1 oraz blokadzie z cynkowego odlewu ciśnieniowego.
- Kabel 10 m wykonany z tworzywa PUR, charakteryzującego się wysoką elastycznością i odpornością na uszkodzenia mechaniczne oraz liczne cykle gięcia (do 5 milionów cykli).
- Przewody w pięciu kolorach – łatwa identyfikacja żył wg kodu BN, WH, BU, BK, GY, co znacząco przyspiesza i ułatwia montaż oraz diagnostykę układów automatyki.
- Prąd roboczy do 3A oraz napięcie do 30V zapewniają szeroki zakres zastosowań w przemyśle.
- Brak diod LED zwiększa niezawodność w długotrwałej eksploatacji.
Typowe zastosowania przewodu M8 5-pin z końcówką kablową
Złącze M8 męskie kątowe znajduje szerokie zastosowanie w:
- automatyce przemysłowej,
- systemach czujników i elementach wykonawczych maszyn,
- robotyce oraz liniach produkcyjnych,
- instalacjach sterowania i kontrolnych,
- złączach typu free cable end przy szybkim konfigurowaniu instalacji.
Jest to idealne rozwiązanie do miejsc, w których wymagane są niezawodne i szczelne połączenia w środowisku narażonym na działanie kurzu, wilgoci czy wibracji.
Budowa, montaż i parametry techniczne

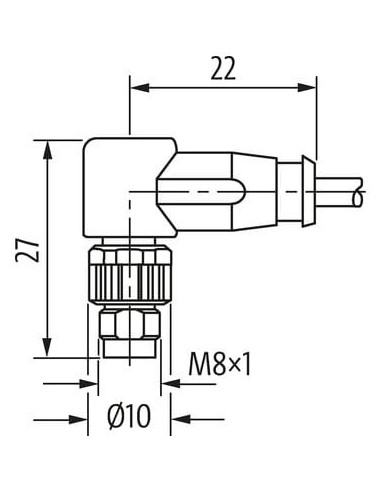

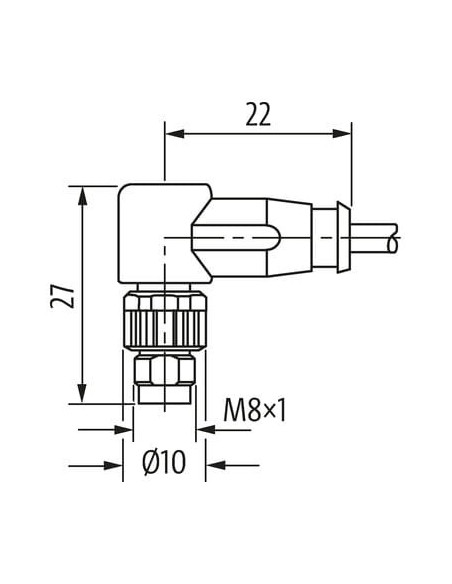

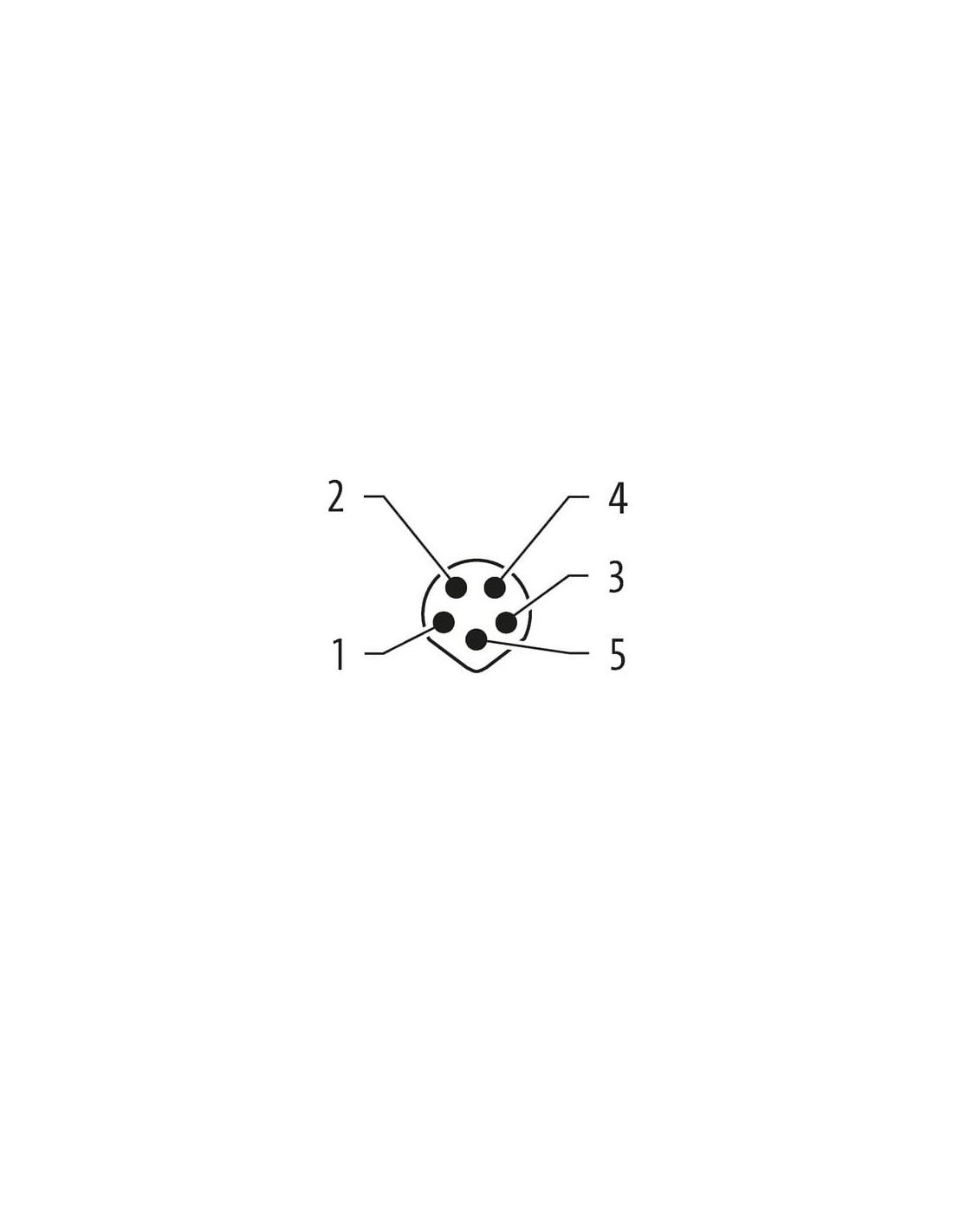

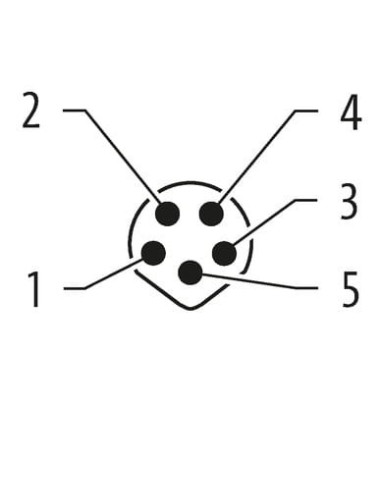

Złącze przewodu wyposażone jest w pozłacane styki wykonane z wysokiej jakości stopu miedzi, które zapewniają stabilny przesył sygnałów oraz wysoką odporność na utlenianie. Konstrukcja o kompaktowych wymiarach (22 mm x 27 mm) umożliwia zabudowę w miejscach o ograniczonej przestrzeni. Instalacja odbywa się poprzez wsunięcie i przykręcenie złącza, które dodatkowo wyposażone jest w zabezpieczenie przeciwwstrząsowe.
Złącze M8 5-pin z kodowaniem B jest niezawodnym, wytrzymałym i dobrze izolowanym elementem łączeniowym, idealnym do zastosowań, w których liczy się solidność oraz trwałe połączenie sygnałowe.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
