Żeński proste
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 033 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

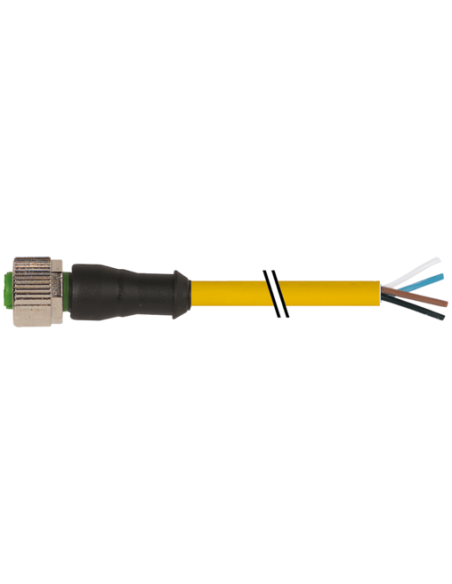

Złącze M12 z kablem 10 m – 4-pinowe, prosty kąt, kod produktu 7000-12161-0331000
Złącze M12 z kablem 7000-12161-0331000 to wysokiej jakości przewód zakończony prostym, żeńskim złączem M12 z 4 pozłacanymi pinami oraz wolnym końcem kabla. Długość przewodu wynosi 10 metrów, co pozwala na swobodne podłączenie urządzeń nawet w wymagających instalacjach przemysłowych.
Przemysłowe złącze M12 z kablem PUR – zastosowania i zalety
Złącza M12 są powszechnie wykorzystywane w automatyce przemysłowej, w systemach czujników, siłowników, liniach produkcyjnych, aparaturze sterującej oraz w robotyce. Dzięki wysokiemu stopniowi ochrony IP65, IP66K, IP67, produkt doskonale sprawdzi się zarówno w środowisku wymagającym szczelności, jak i tam, gdzie występują duże zanieczyszczenia lub możliwość kontaktu z cieczami, w tym olejami oraz chemikaliami.
Kabel PUR (poliuretanowy) charakteryzuje się wysoką odpornością na ścieranie, promieniowanie UV, działanie chemikaliów i olejów, a także zapewnia elastyczność oraz odporność na wielokrotne zginanie. Dzięki temu złącze może być użytkowane w ruchomych aplikacjach automatyki, np. na stołach przesuwających, podwieszanych instalacjach czy w urządzeniach mobilnych.
Budowa i walory techniczne złącza M12 z przewodem

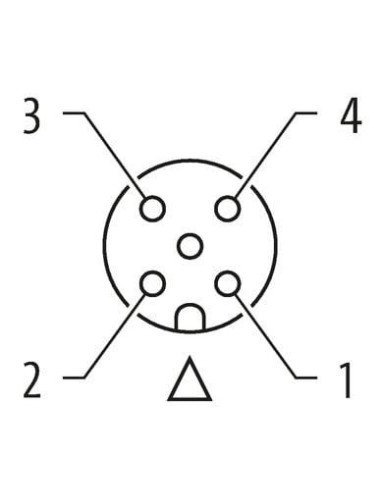

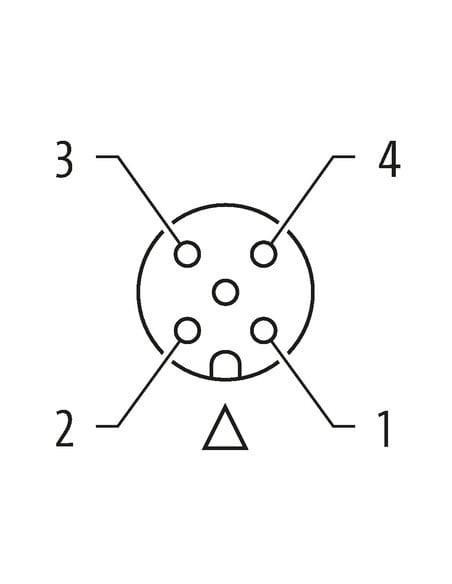

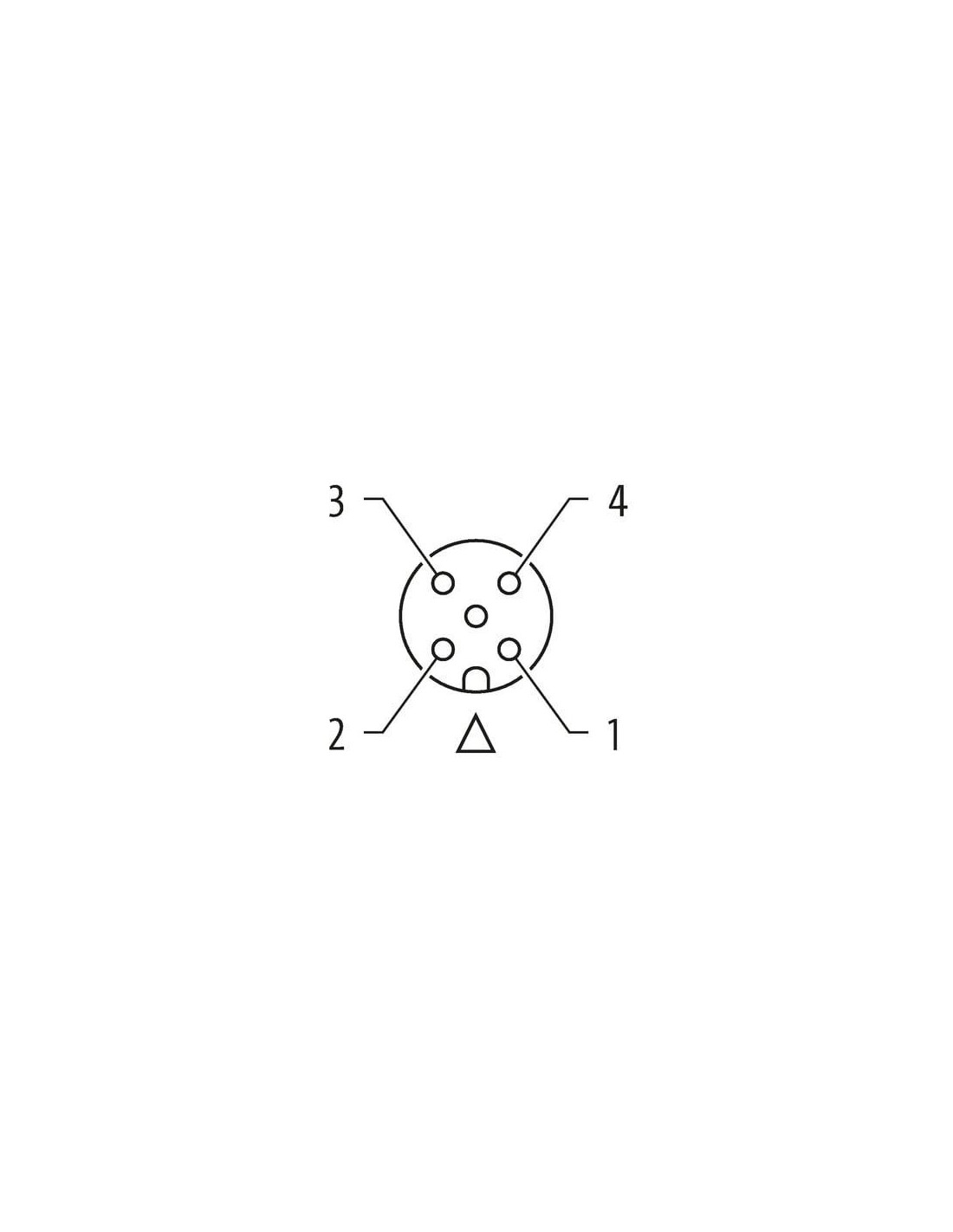

- Żeńskie złącze M12, 4 piny – kodowanie typu A, gwint M12 x 1.
- Obudowa z tworzywa sztucznego oraz śruba radełkowana zapewniająca szybki i pewny montaż.
- Oplot kontaktów pozłacany – gwarancja stabilnych parametrów elektrycznych przez długi czas.
- Możliwość pracy w zakresie temperatur od -25°C do +85°C (w zależności od jakości kabla nawet do -40°C).
- Kabel o przekroju 0,34 mm² ze skrętką miedzianą dla wysokiej elastyczności i wytrzymałości na zginanie.
- Wolny koniec kabla umożliwiający indywidualne podłączenie według potrzeb instalacyjnych.

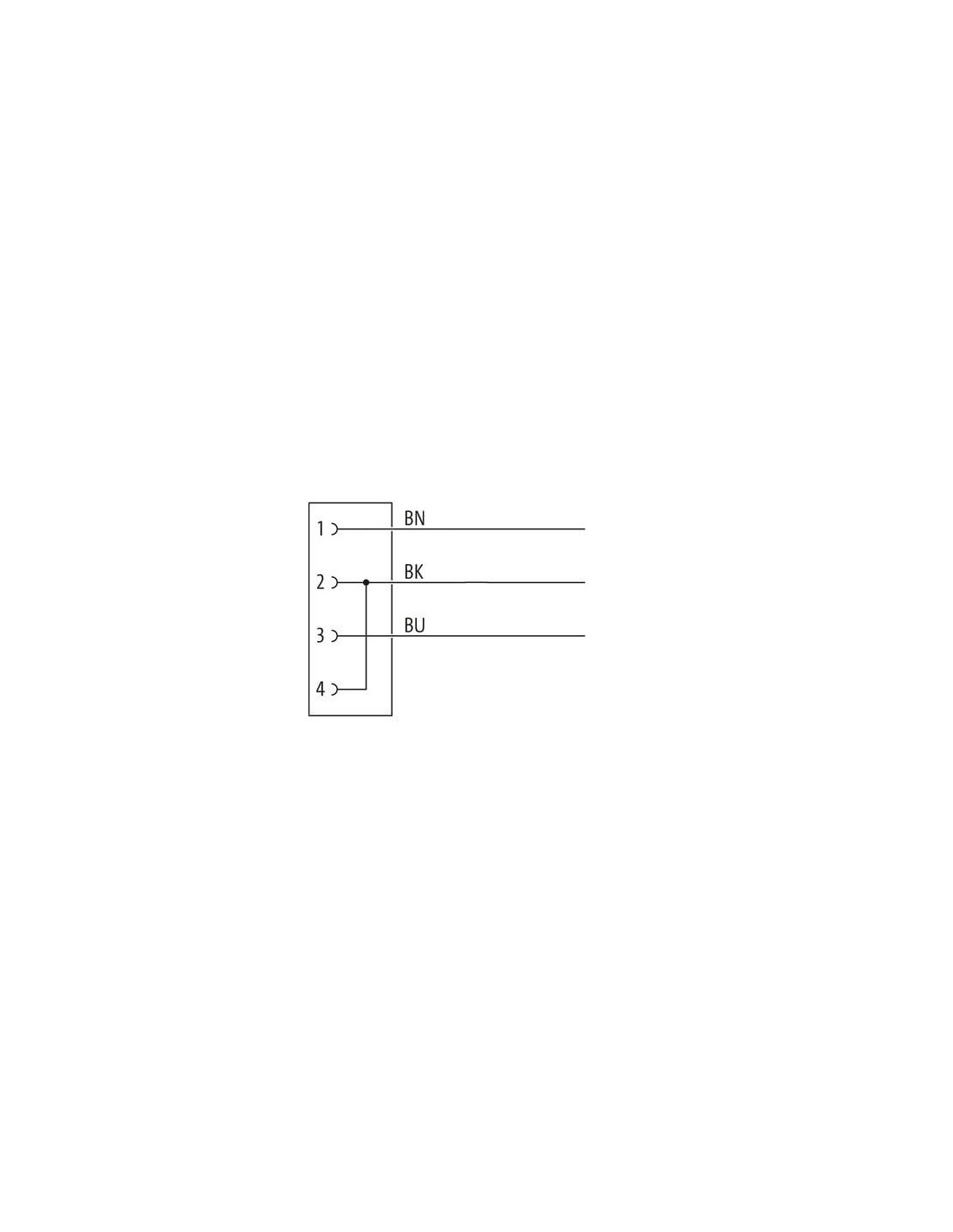

- Oznaczenia kolorów żył: brązowy (BN), czarny (BK), niebieski (BU), biały.
- Standard DIN EN 61076-2-101 – zapewniający kompatybilność z międzynarodowym standardem połączeń M12.
Typowe zastosowania kabla M12 7000-12161-0331000
Złącze znajduje zastosowanie w:
- Automatyce przemysłowej (czujniki, siłowniki, urządzenia pomiarowe),
- Sterowaniu maszynami i liniami produkcyjnymi,
- Systemach transportu wewnętrznego, przenośnikach,
- Przemysłowych instalacjach elektrycznych wymagających odporności mechanicznej oraz szczelności,
- Zastosowaniach zewnętrznych – dzięki powłoce PUR oraz odporności na UV i wodę.
Kluczowe korzyści stosowania złącza M12 z kablem PUR
Stosowanie złączy M12 umożliwia szybkie wykonywanie oraz łatwe serwisowanie instalacji automatyki, podnosząc niezawodność działania urządzeń w środowisku przemysłowym oraz w trudnych warunkach. Kabel PUR gwarantuje trwałość i długą żywotność, nawet przy dynamicznej pracy z wieloma cyklami gięcia i skręcania.
Podsumowując, złącze M12 z kablem 10 m o numerze 7000-12161-0331000 to uniwersalne rozwiązanie dla profesjonalnych instalacji przemysłowych, zapewniające niezawodność, odporność na czynniki zewnętrzne oraz elastyczność w dostosowaniu do indywidualnych potrzeb montażowych.
