Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 243 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

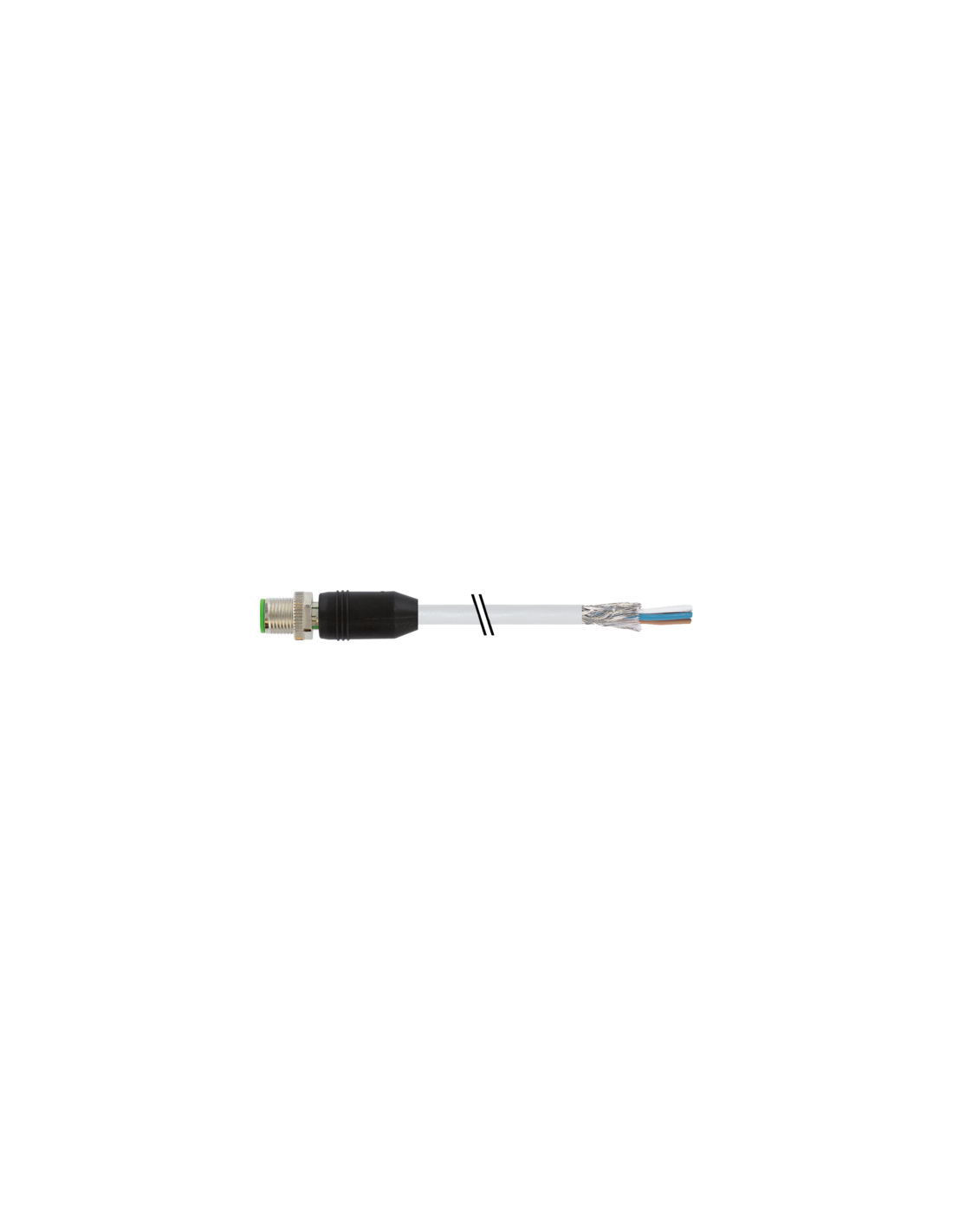

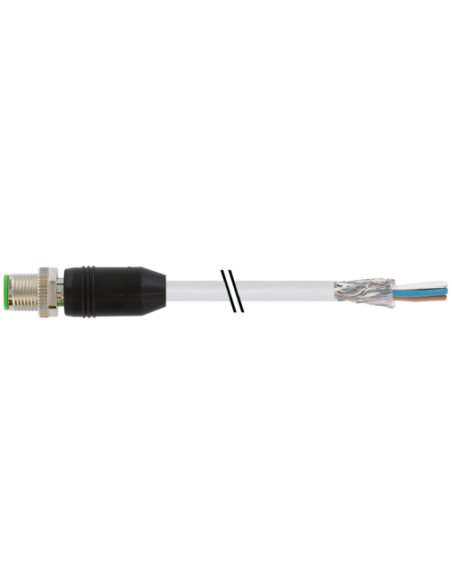

Złącze M12 męskie ekranowane 5-pinowe proste – 7000-13101-2430150
Złącze M12 męskie ekranowane o oznaczeniu 7000-13101-2430150 to wysokiej jakości komponent przemysłowy, przeznaczony do przesyłania sygnałów i zasilania w wymagających warunkach przemysłowych. Wersja prosta (0°) z pięcioma pozłacanymi pinami zapewnia niezawodny kontakt i długotrwałą pracę w środowisku narażonym na zakłócenia elektromagnetyczne.
Kluczowe zalety i zastosowania złącza M12 ekranowanego
- Ochrona elektromagnetyczna: Efektywny ekran z oplotu miedzianego, ocynowanego (pokrycie ok. 80%), chroni sygnały przed zakłóceniami EMI i RFI.
- Zaawansowana wytrzymałość mechaniczna: Obudowa z odpornego na chemikalia i oleje tworzywa PUR oraz metalowa blokada gwarantują trwałość nawet w trudnych warunkach.
- Szeroki zakres zastosowań: Przewód M12 prosty 5-pinowy znajduje zastosowanie w:
- automatyce przemysłowej (czujniki, siłowniki, magistrale komunikacyjne)
- przemyśle spożywczym, maszynowym i motoryzacyjnym
- systemach sterowania i bezpieczeństwa
- połączeniach z panelami operatorskimi, PLC, rozdzielniami
- Podwyższony stopień ochrony IP65/IP66K/IP67: Złącze odporne na pył i wodę po poprawnym montażu oraz zabezpieczone przed wstrząsami.
- Bezhalogenowy kabel o wysokiej elastyczności i odporności na uszkodzenia mechaniczne – przystosowany do pracy w ruchu oraz do aplikacji wymagających dużej liczby cykli gięcia i skrętu.
Charakterystyka techniczna złącza M12 5-pinowego prostego
Gniazdo M12 męskie o gwincie M12 x 1 oferuje pięć pozłacanych styków kodowanych (A-kodowanie), co zapewnia uniwersalną kompatybilność z systemami automatyki i przemysłu. Kabel ekranowany o długości 1,5 m umożliwia bezproblemowe prowadzenie sygnałów i zasilania nawet w środowisku o podwyższonym poziomie zakłóceń i ryzyku uszkodzeń mechanicznych.
Kabel posiada powłokę PUR, elastyczną i odporną na ścieranie, środki chemiczne, oleje oraz płomienie (zgodność z IEC 60332-2-2). Przemyślana konstrukcja przewodu pozwala na użytkowanie w szerokim zakresie temperatur roboczych – od -40°C do +90°C (praca ciągła do 80°C / 90°C przez 10 000 h), zarówno przy instalacji stacjonarnej, jak i ruchomej.
Brak diody LED sygnalizacyjnej sprawia, że złącze nie pobiera dodatkowego prądu własnego, co czyni je idealnym wyborem tam, gdzie kluczowe są niezawodność oraz prostota serwisu.
Struktura i kolorystyka przewodów M12 ekranowanych

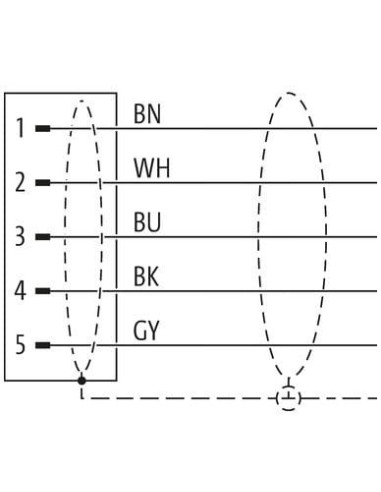

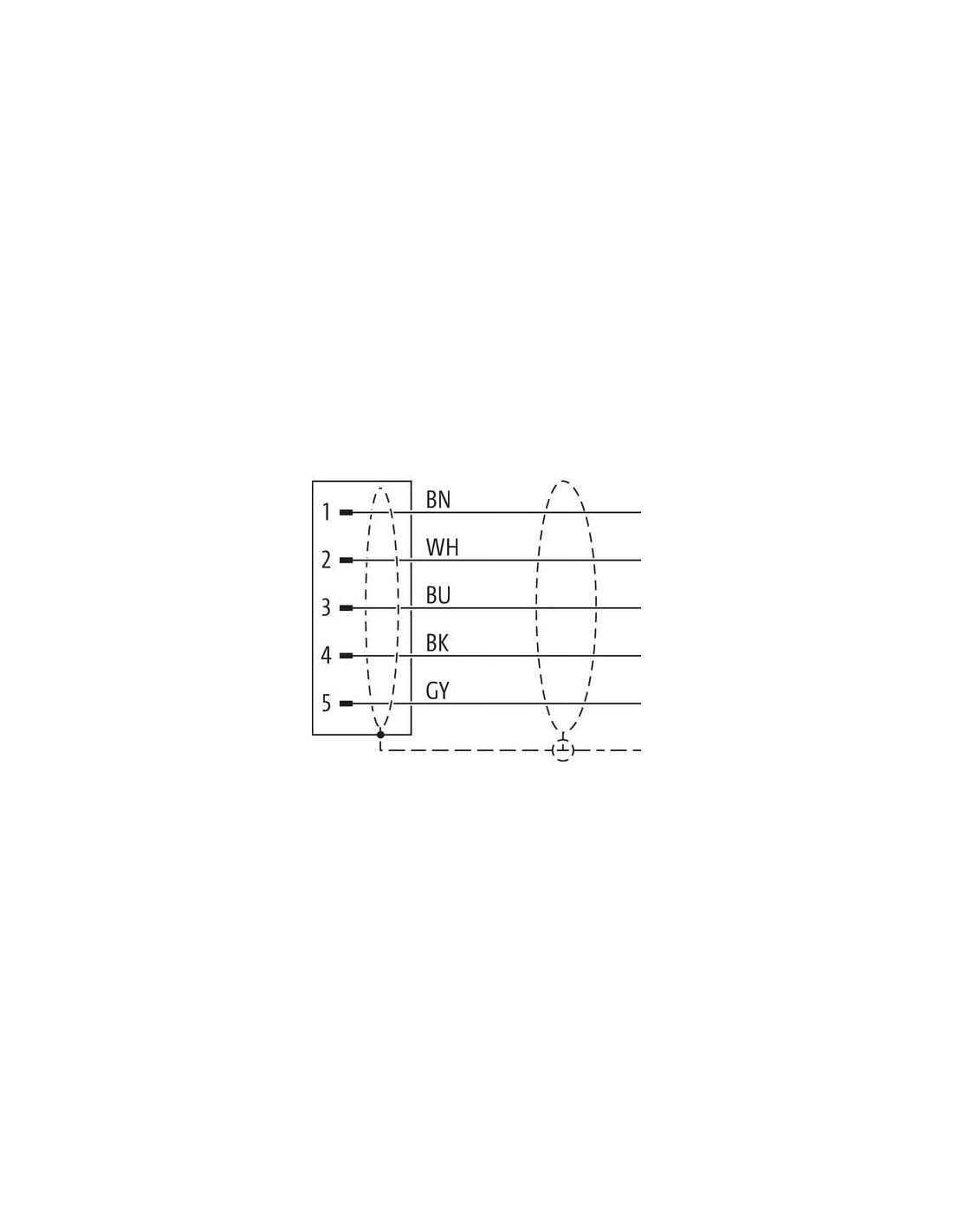

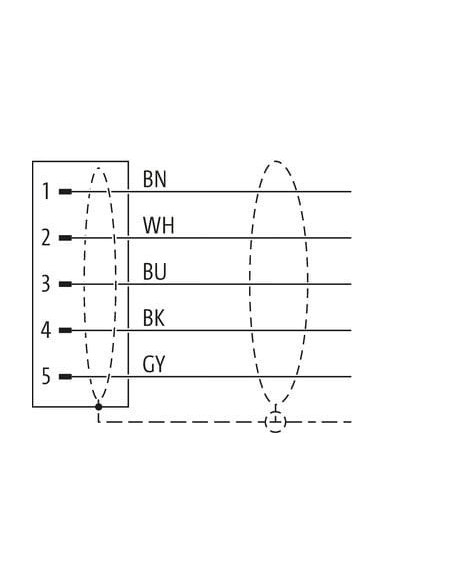

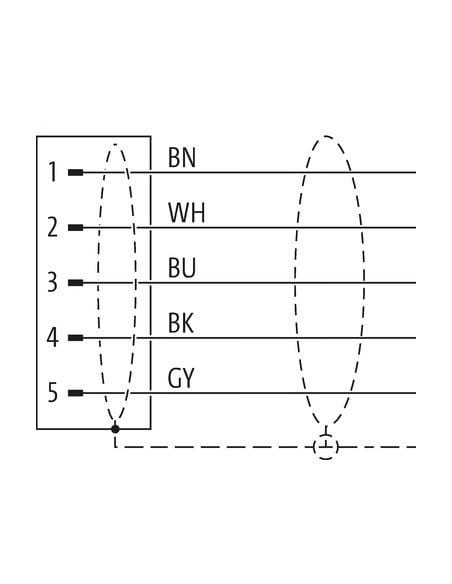

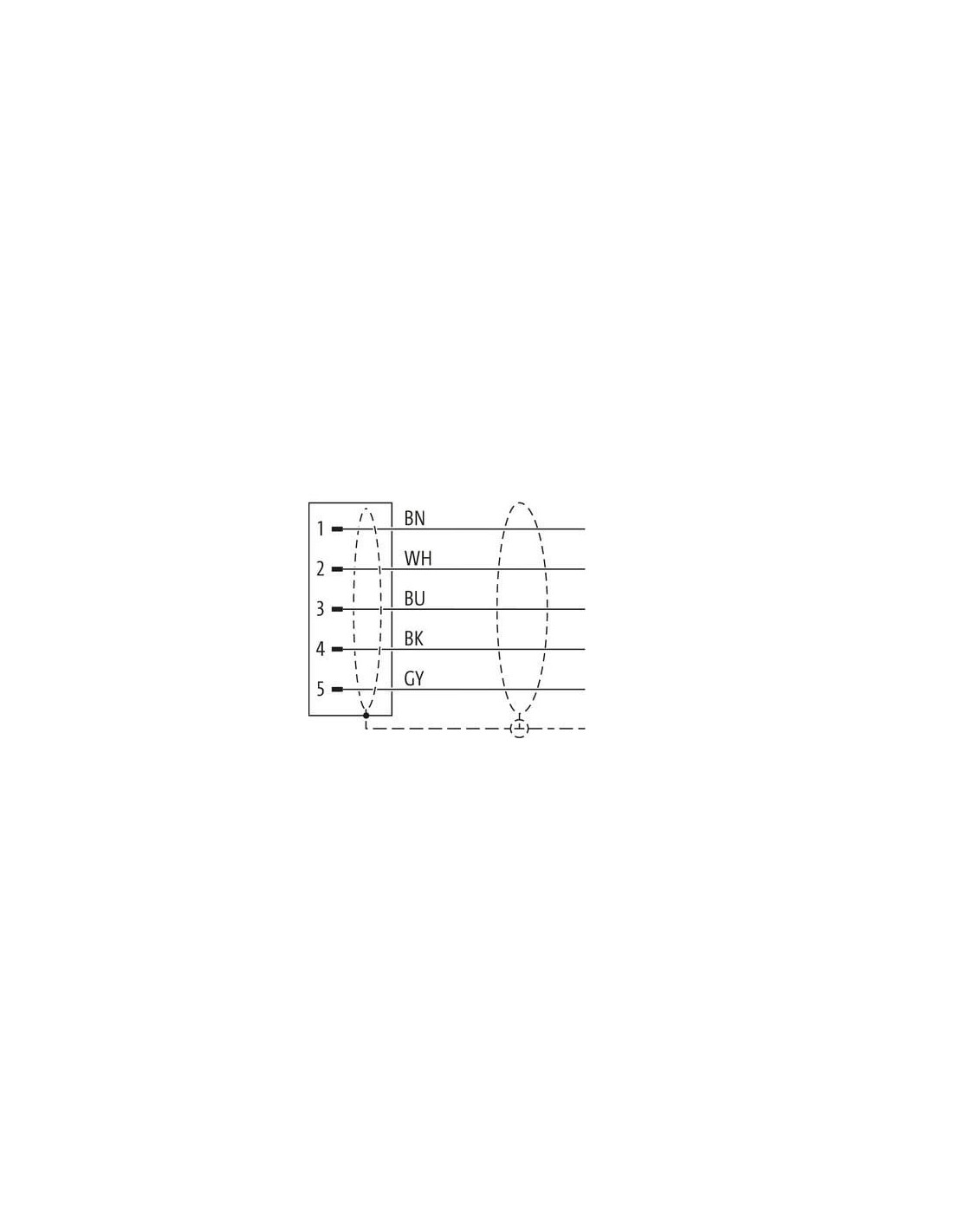

- Pięć żył barwnych: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY) – zgodność z industrialnym kodem kolorów ułatwia szybkie i bezbłędne podłączenie.
- Żyły o przekroju 0,34 mm², z izolacją PP oraz skrętką klasy 6, dla zwiększonej odporności na drgania.
- Zewnętrzny płaszcz szary, bezołowiowy, bezhalogenowy i wolny od FCKW oraz silikonu.
Możliwości i elastyczność montażu złącza M12
Dzięki mocowaniu przez włożenie i przykręcenie oraz zintegrowanemu zabezpieczeniu przeciwwstrząsowemu, złącze M12 ekranowane nadaje się zarówno do aplikacji stacjonarnych, jak i dynamicznych – m.in. szafy sterownicze, maszyny przemysłowe i robotyka. Konstrukcja złącza umożliwia łatwe odizolowanie i zakończenie kabla według własnych potrzeb, co pozwala dopasować produkt do wymogów konkretnej instalacji.
Podsumowanie – złącze M12 męskie 5-pinowe ekranowane do zastosowań przemysłowych
M12 męski 0° ekranowany 7000-13101-2430150 to uniwersalne, wytrzymałe i niezawodne rozwiązanie dedykowane profesjonalnym aplikacjom przemysłowym, gdzie kluczowa jest odporność na zakłócenia i czynniki środowiskowe. Elastyczność, szerokie możliwości zastosowania oraz wysoka jakość wykonania kabli i złączy czynią ten produkt optymalnym wyborem do automatyki i robotyki przemysłowej.
