F&B-Steel
Żeński proste
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

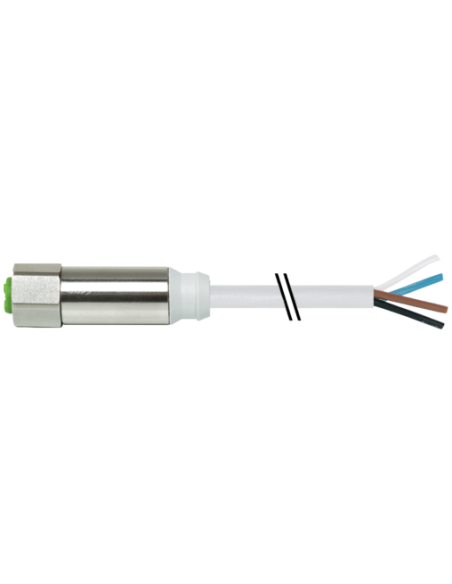

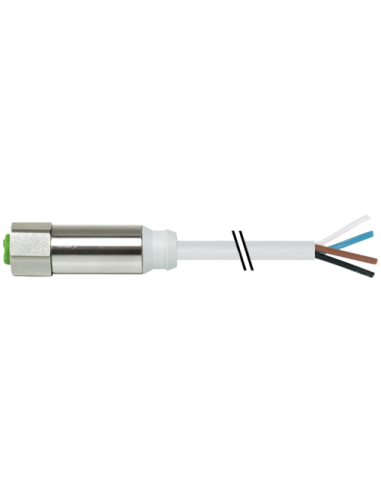

Konektor M12-Steel żeński prosty z kablem 10 m – wytrzymałe rozwiązanie do automatyki
Konektor M12-Steel, żeński, prosty z wolnym końcem kabla to niezawodny element łączący, zaprojektowany do profesjonalnych zastosowań przemysłowych. Model o kodzie 7044-12221-2141000 charakteryzuje się solidną konstrukcją oraz wysokim poziomem odporności na warunki środowiskowe, dzięki czemu doskonale sprawdza się w trudnych warunkach eksploatacji.
Wysoka odporność i bezpieczeństwo użytkowania
Produkt posiada stopień ochrony IP68 oraz IP69K, co gwarantuje pełną odporność na pył, wilgoć oraz intensywne mycie pod wysokim ciśnieniem. Obudowa wykonana ze stali nierdzewnej 1.4404 (V4A) zapewnia długotrwałą ochronę przed korozją i uszkodzeniami mechanicznymi.
Uniwersalne zastosowanie konektora M12 w przemyśle
Konektory M12 to standard w branży automatyki przemysłowej i maszynowej. Umożliwiają szybkie, pewne i szczelne łączenie czujników, siłowników, elementów sterowania oraz systemów bezpieczeństwa. Model 7044-12221-2141000, dzięki 4-pinowej konstrukcji i prostemu wykonaniu, sprawdzi się w:
- Systemach automatyki procesowej
- Maszynach produkcyjnych
- Przemysłowych liniach montażowych
- Instalacjach w przemyśle spożywczym
- Układach sterowania oraz kontroli
Konstrukcja zapewniająca niezawodność połączeń
Konektor M12-Steel został wyposażony w 4 przewody o kolorze izolacji: szary oraz oznaczeniach BN (brązowy), WH (biały), BU (niebieski), BK (czarny). Odpowiada to typowym standardom automatyki przemysłowej. Zastosowanie materiałów odpornych na działanie chemikaliów, benzyny oraz olejów, jak również wykorzystanie PVC jako izolacji, zapewnia długotrwałą eksploatację.
Długość kabla wynosi 10 m, a przewody są odpowiednie do prowadzenia sygnałów oraz zasilania do 32 V i 4 A. Skrętka miedziana (klasa 5) gwarantuje wysoką elastyczność i niezawodne przewodzenie.
Łatwa instalacja w środowiskach przemysłowych
Konektor przewidziany jest do montażu poprzez włożenie i dokręcenie. Dodatkowo posiada ochronę przeciwwstrząsową, co zwiększa trwałość połączeń nawet w warunkach intensywnych drgań. Odpowiednia konstrukcja zapewnia skuteczne zabezpieczenie przed obciążeniami mechanicznymi – zaleca się stosowanie opasek zaciskowych.
Podstawowe cechy i zalety konektora M12-Steel, 4-piny, 10 m
- Wytrzymała stal nierdzewna – odporna na korozję i chemikalia
- Kodowanie typu A oraz standardowy gwint M12 x 1
- Stopień ochrony IP68/IP69K – pewność działania nawet w wymagających warunkach
- Szeroki zakres temperatury pracy: od -40°C do +85°C (wtyk), -30°C do +80°C (kabel)
- Elastyczność montażu – końcówka z wolnym kablem umożliwia dowolną konfigurację połączeń
- Zgodność z normami UL i IEC – gwarancja jakości i bezpieczeństwa
Rozwiązania dla efektywnej i bezpiecznej automatyzacji
Konektory M12-Steel są przeznaczone do zastosowań wymagających trwałości oraz szczelności. Wybór tego rozwiązania umożliwia niezawodne przesyłanie sygnałów i zasilania w instalacjach narażonych na niekorzystne czynniki środowiskowe – wodę, wilgoć, pył i substancje chemiczne.
Dzięki konstrukcji opartej na standardzie M12 i długości przewodu 10 m, konektor M12 zapewnia elastyczność w planowaniu i realizacji połączeń w każdym nowoczesnym zakładzie produkcyjnym.
