Żeński proste
M12, 5-piny
Kodowanie A
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 615 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Konektor M12 żeński prosty z kablem – 5 pinów, 5 m, kod produktu 7000-12241-6150500
Konektor M12 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie do zastosowań przemysłowych, gdzie wymagane jest szybkie, bezpieczne oraz trwałe połączenie urządzeń automatyki, czujników, siłowników oraz innych komponentów systemów sterowania. Model 7000-12241-6150500 to wersja 5-pinowa o długości przewodu 5 m, oferująca standardowe kodowanie A, zgodność z normą DIN EN 61076-2-101 oraz wysoki stopień ochrony IP65, IP66K, IP67.
Najważniejsze cechy produktu – złącze M12 z przewodem wolnym
- Standardowe złącze M12 – gwarantuje kompatybilność z szeroką gamą czujników, urządzeń automatyki, maszyn produkcyjnych oraz linii montażowych.
- Żeńskie złącze 5-pinowe – umożliwia przesyłanie sygnałów cyfrowych i analogowych oraz zasilanie.
- Prosta konstrukcja – łatwy montaż dzięki wytrzymałemu gwintowi M12 x 1 oraz prostemu wyprowadzeniu kablowemu.
- Trwały kabel PVC – przewód o długości 5 m z 5 żyłami, odporny na ścieranie, oleje, promieniowanie UV oraz chemikalia (zgodnie z normą DIN EN ISO 4892-2 A).
- Wysoki poziom ochrony IP65, IP66K, IP67 – ochrona przed kurzem, wodą oraz zachlapaniem z różnych stron, możliwość pracy w przemyśle ciężkim i środowiskach o podwyższonym ryzyku zanieczyszczenia.
Możliwości zastosowania konektora M12 z wolnym końcem przewodu
Konektor M12 znajduje szerokie zastosowanie w automatyce przemysłowej, robotyce, transporcie, produkcji maszyn, urządzeniach mobilnych oraz instalacjach budynkowych. Jest szczególnie polecany do:
- Podłączania czujników i elementów wykonawczych
- Tworzenia przewodów sygnałowych oraz przewodów zasilających
- Modernizacji maszyn i linii produkcyjnych, które wymagają szybkiego montażu lub serwisu
- Integracji w przemysłowych systemach sterowania PLC
- Aplikacji wymagających odporności na wilgoć, wibracje oraz trudne warunki otoczenia
Wyprowadzenie wolnego końca kabla pozwala na swobodny dobór długości przewodu, łatwe dostosowanie do konkretnej aplikacji oraz elastyczność w montażu – szczególnie w miejscach o ograniczonej przestrzeni.
Budowa i odporność – konektor M12 żeński z przewodem
Obudowa złącza wykonana została z wytrzymałego tworzywa oraz niklowanego cynku odlewanego ciśnieniowo, co zapewnia odporność mechaniczną i chemiczną. Uszczelnienie pierścieniem FKM chroni styk przed wilgocią i pyłem. Wewnętrzne styki z pozłacanej miedzi zapewniają wysoką niezawodność przekazywania sygnałów. Przewód o średnicy zewnętrznej 5,2 mm składa się z pięciu żył oznaczonych kolorystycznie, co ułatwia instalację i podłączenie.
Typowe zastosowanie i korzyści z wyboru konektora M12 z kablem 5 m
- Uniwersalność – standard M12 pasuje do większości europejskich i światowych urządzeń automatyki.
- Odporność na warunki przemysłowe – wysoka ochrona IP oraz odporność chemiczna i mechaniczna zapewniają długą żywotność nawet w trudnych warunkach.
- Szybki montaż – prosty sposób podłączenia i możliwość dowolnego zakończenia przewodu, np. do listwy zaciskowej, wtyczki lub urządzenia.
- Elastyczność – dostępność różnych długości przewodów oraz możliwość wykorzystania w różnych gałęziach przemysłu.

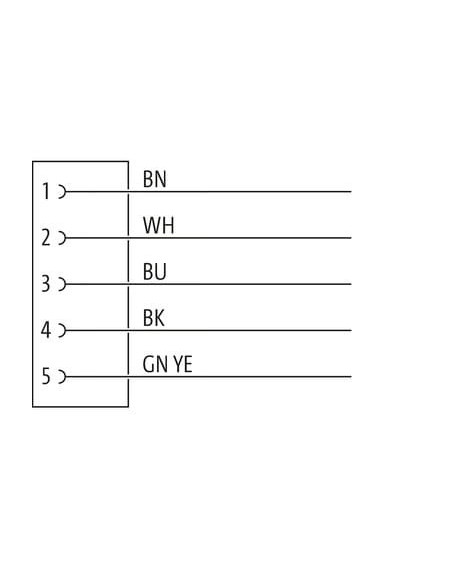

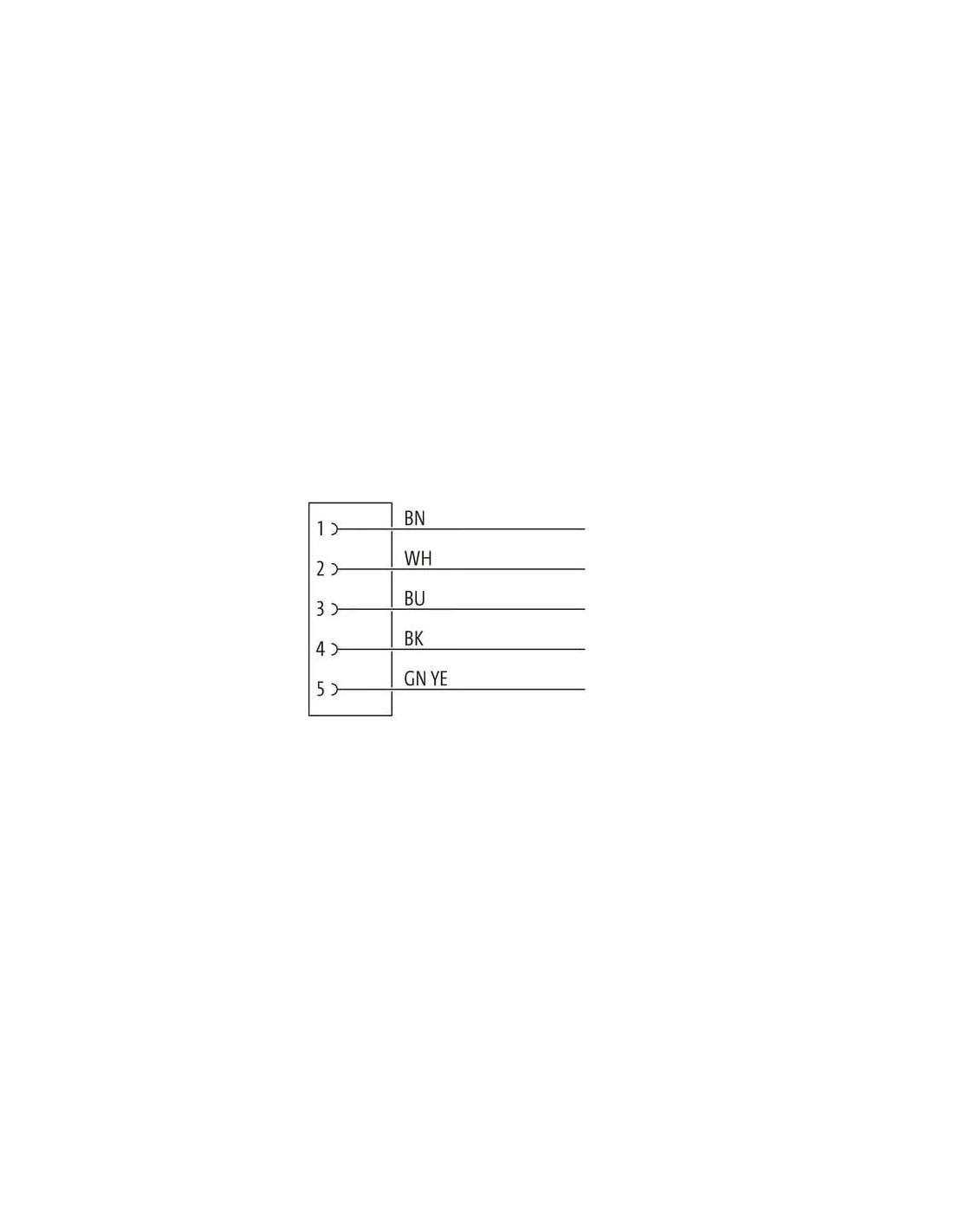

Konektor M12 żeński prosty – prosty schemat podłączenia i kolorystyka przewodów
Dołączone schematy graficzne oraz czytelne oznaczenia kolorystyczne ułatwiają prawidłowe podłączenie przewodów:
- 1 – brązowy (BN)
- 2 – biały (WH)
- 3 – niebieski (BU)
- 4 – czarny (BK)
- 5 – zielono-żółty (GN YE)
Konektor M12 żeński z kablem wolnym to wybór gwarantujący trwałość, uniwersalność oraz wysoką jakość połączeń sygnałowych i zasilających w licznych zastosowaniach przemysłowych.
