Żeński proste
M12, 4-piny
Stal szlachetna 1.4305 (V2A), powlekany PTFE
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady nakrętki | PTFE beschichtet |
| Materiał uszczelka | FKM |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 828 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Filler twisted |
| Bandowanie | PTFE-Folie |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 44,88 g/m |
| Materiał płaszcz | FEP |
| Twardość krawędzi osłona | 57 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | FEP |
| Amount wires | 5 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 22 AWG |
| Conductor crosssection (wire) | 22 AWG |
| Material conductor wire | Skrętka miedziana, ocynowana |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 600 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 52,2 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -100 °C |
| Temperatura robocza maks. (stała) | 180 °C |
| Temperatura robocza min. (w ruchu) | -100 °C |
| Temperatura robocza maks. (w ruchu) | 180 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

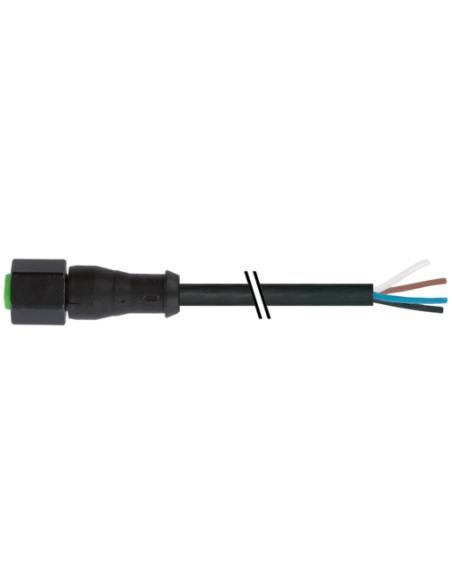

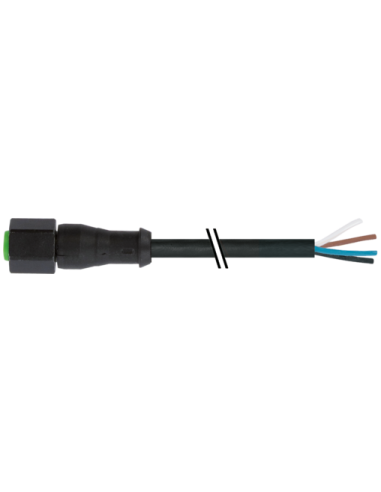

Złącze M12 żeńskie proste do kabla – 4 piny, kod produktu 7003-12228-8280030
M12 żeńskie 0° do kabla to wysokiej jakości złącze przemysłowe, przeznaczone do zastosowań w wymagających warunkach. Produkt charakteryzuje się czteropinową konstrukcją i prostą formą, co umożliwia łatwą i pewną instalację w różnorodnych aplikacjach automatyki, maszynach, czujnikach czy systemach sterowania.
Najważniejsze cechy złącza kablowego M12 – wytrzymałość i funkcjonalność
- Solidna obudowa z tworzywa sztucznego (PUR), zapewniająca wysoką odporność chemiczną i ochronę przed olejami.
- Blokada wykonana ze stali nierdzewnej 1.4305 (V2A), powlekanej PTFE, gwarantująca długą żywotność.
- Stopień ochrony IP67 – wysoka odporność na pył i wodę, umożliwiająca zastosowanie na zewnątrz oraz w wilgotnych środowiskach.
- Szybkie i pewne połączenie dzięki śrubie radełkowanej i kluczowi SW13.
- Odpowiednie do pracy w szerokim zakresie temperatur roboczych: od -25°C do 85°C (dla złącza), od -100°C do 180°C (dla kabla).
- Długość kabla: 0,3 m – możliwość realizacji innych długości na życzenie.
Zastosowania przemysłowe złącza M12 żeńskiego
Proste złącze żeńskie M12 doskonale sprawdza się jako element łączeniowy w maszynach przemysłowych, automatyce, robotyce, czujnikach, układach bezpieczeństwa oraz w przewodach transmisyjnych sygnałów i zasilania. Umożliwia szybkie i niezawodne połączenie w instalacjach wymagających odporności na drgania, wilgoć, chemikalia i oleje.
Bezpieczeństwo, niezawodność i odporność
- Wytrzymały kabel o izolacji FEP – odporny na działanie UV, ognia, chemikaliów i olejów (zgodność z normami DIN EN ISO 4892-2 A, UL 1581, IEC 60332-2-2).
- Prąd roboczy do 4 A na styk i napięcie robocze do 250 V AC/DC, co gwarantuje szerokie możliwości zasilania urządzeń automatyki.
- Minimalny promień gięcia: 7,5 x średnica zewnętrzna (dla instalacji stałej), co zapobiega uszkodzeniom przy montażu.
- Zabezpieczenie przeciwwstrząsowe – stabilność połączenia nawet w aplikacjach narażonych na drgania.
- Bardzo niska rezystancja przewodów, co zapewnia efektywną transmisję sygnału, nawet na większych odległościach.
Zalety i szerokie możliwości wykorzystania złącza M12
Złącza M12 to najczęściej wybierane rozwiązanie w środowiskach przemysłowych do podłączania czujników, elementów sterujących i systemów komunikacyjnych. Uniwersalność konstrukcji pozwala na ich wykorzystanie w systemach automatyki, układach transportujących, przemyśle spożywczym, chemicznym, farmaceutycznym i motoryzacyjnym.
- Łatwa identyfikacja przewodów – oznaczenia kolorystyczne: brązowy (BN), biały (WH), niebieski (BU), czarny (BK).
- Możliwość stosowania w trudnych warunkach środowiskowych dzięki odporności na oleje, benzynę, UV i chemikalia.
- Bezhalogenowe i bezołowiowe materiały zapewniają bezpieczeństwo ekologiczne.
Złącze i kabel M12 – niezawodność i trwałość w każdej aplikacji
Wybierając złącze żeńskie M12 o numerze katalogowym 7003-12228-8280030, zyskuje się pewność stabilnego i bezpiecznego połączenia sygnałowego i zasilającego, sprawdzającego się w każdej przemysłowej i automatycznej instalacji.
