Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

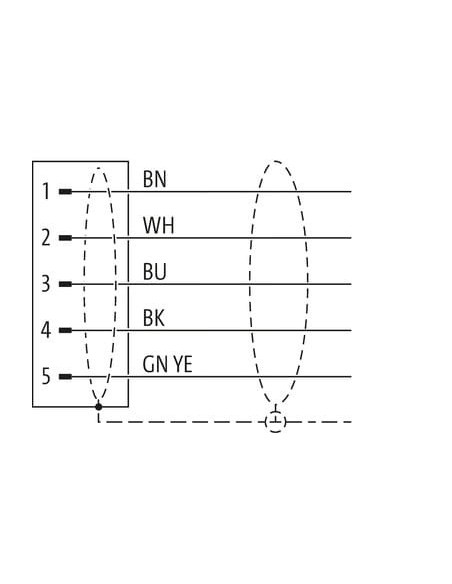

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

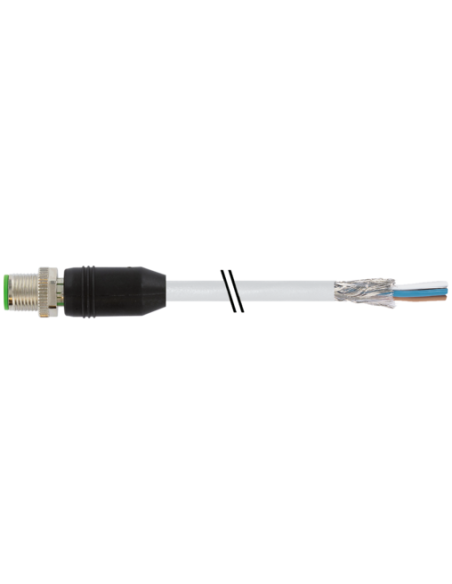

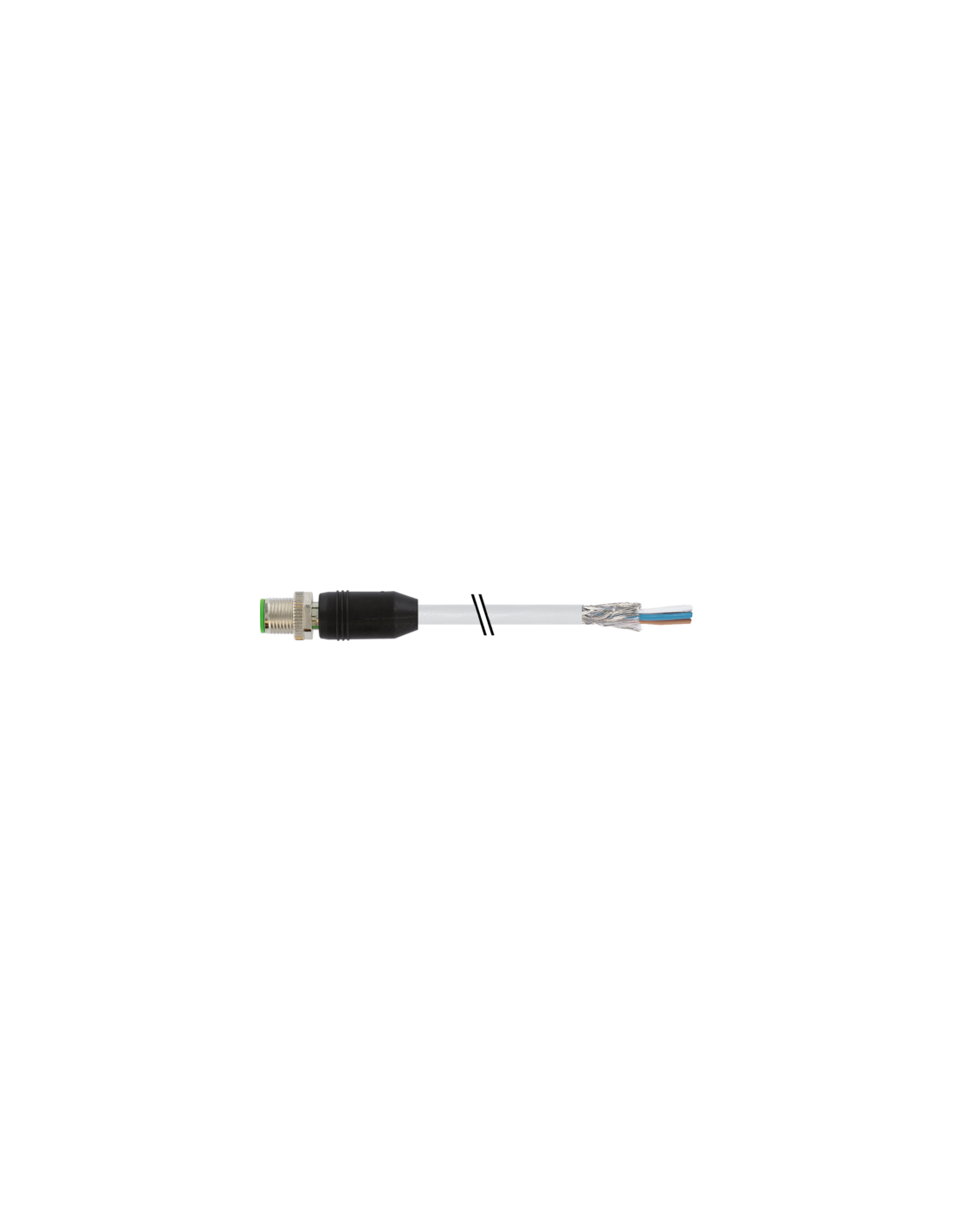

Złącze M12 męskie proste 5-pinowe z ekranowanym przewodem PUR 1,5 m – Kod produktu: 7000-13101-3490150
Złącze M12 o numerze katalogowym 7000-13101-3490150 to nowoczesny i solidny element przeznaczony do zastosowań w automatyce przemysłowej, systemach czujników oraz maszynach wymagających niezawodnych i odpornych na warunki środowiskowe połączeń elektrycznych. Uniwersalność i wysoki standard wykonania czynią ten produkt idealnym rozwiązaniem dla instalacji o dużych wymaganiach dotyczących trwałości oraz bezpieczeństwa.
Charakterystyka produktu – Złącze M12 do automatyki i przemysłu
- Typ złącza: Męski prosty M12, 5-pinowy, z opaską kodującą typu A
- Długość przewodu: 1,5 metra
- Rodzaj przewodu: Ekranowany, oplot miedziany ocynowany (85% pokrycia), płaszcz PUR w kolorze szarym
- Zastosowanie: Do szybkiego, bezpiecznego i trwałego połączenia czujników, siłowników, sterowników PLC, modułów IO, urządzeń pomiarowych i maszyn
- Wyprowadzenie: otwarty koniec kabla umożliwia indywidualną konfigurację połączenia
- Zaciski styków: Pozłacane, wykonane ze stopu miedzi, zapewniające doskonałe przewodzenie i odporność na korozję
- Pancerz przewodu: Odporny na oleje, promieniowanie UV, płomień (IEC 60332-2-2), benzynę oraz wiele czynników chemicznych
- Stopień ochrony: IP65, IP66K, IP67 – odporność na wodę, kurz oraz mycie pod wysokim ciśnieniem
- Materiały: Obudowa z wytrzymałego tworzywa sztucznego oraz metalowe części niklowane i z cynkowego odlewu ciśnieniowego
- Odporność temperaturowa: Zakres pracy od -25°C do 85°C (dla przewodu: stała instalacja od -40°C do 80°C; instalacja ruchoma od -5°C do 70°C)
- Kod kolorów: Żyły: brązowy, biały, niebieski, czarny, zielono-żółty (standard kolorystyczny wg PN)
- Oznaczenia i normy: DIN EN 61076-2-101, certyfikaty zgodności (UL, CE, RoHS, itp.)
Zalety i typowe zastosowania złącza M12 – 7000-13101-3490150
Złącze M12 z przewodem PUR 1,5 m gwarantuje niezawodność połączenia nawet w trudnych warunkach przemysłowych. Ekranowany przewód chroni sygnały przed zakłóceniami elektromagnetycznymi, co ma kluczowe znaczenie w aplikacjach związanych z transmisją danych lub precyzyjnym sterowaniem sygnałami analogowymi i cyfrowymi. Dzięki pozłacanym stykom oraz wysokiemu stopniu ochrony mechanicznej, złącze idealnie sprawdza się w miejscach narażonych na drgania, wilgoć czy kontakt z agresywnymi substancjami chemicznymi.
- Automatyka przemysłowa: czujniki, siłowniki, sterowniki, panele operatorskie
- Robotyka i linie produkcyjne: interfejsy kablowe wymagające wysokiej odporności na zakłócenia
- Systemy bezpieczeństwa: niezawodne połączenia sygnałów dla urządzeń zabezpieczających
- Przemysł spożywczy, chemiczny, farmaceutyczny: miejsca narażone na częste mycie i kontakt z chemikaliami
- Maszyny i urządzenia mobilne: połączenia odporne na wstrząsy, wibracje i zmienne warunki temperaturowe
Budowa i ergonomia – Bezpieczeństwo użytkowania
Złącze M12 zaprojektowane zostało z myślą o łatwej i intuicyjnej instalacji. Prosty montaż przez włożenie i skręcenie gwarantuje stabilność połączenia oraz minimalizuje ryzyko przypadkowego rozłączenia nawet przy silnych wibracjach. Kodowanie A zapobiega błędnemu podłączeniu, a wyraźny podział kolorów żył pozwala na precyzyjne i szybkie wykonanie prac instalacyjnych. Obudowa z wysokiej jakości tworzywa sztucznego oraz metalowe wykończenie zapewniają długą żywotność nawet przy intensywnej eksploatacji.
Podsumowanie – Złącze M12 5-pin, ekranowane, dł. 1,5 m PUR
Złącze M12 – 7000-13101-3490150 to profesjonalne rozwiązanie wszędzie tam, gdzie liczy się niezawodność, odporność mechaniczna i doskonałe właściwości elektryczne. Stanowi uniwersalny wybór do szerokiego spektrum zastosowań: od przemysłu ciężkiego, przez automatykę, po aplikacje laboratoryjne. Wysoka jakość materiałów oraz zaawansowana konstrukcja zapewniają długotrwałą i bezawaryjną pracę nawet w najtrudniejszych warunkach środowiskowych.
