Żeński kątowe
M12, 3-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 213 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 34,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

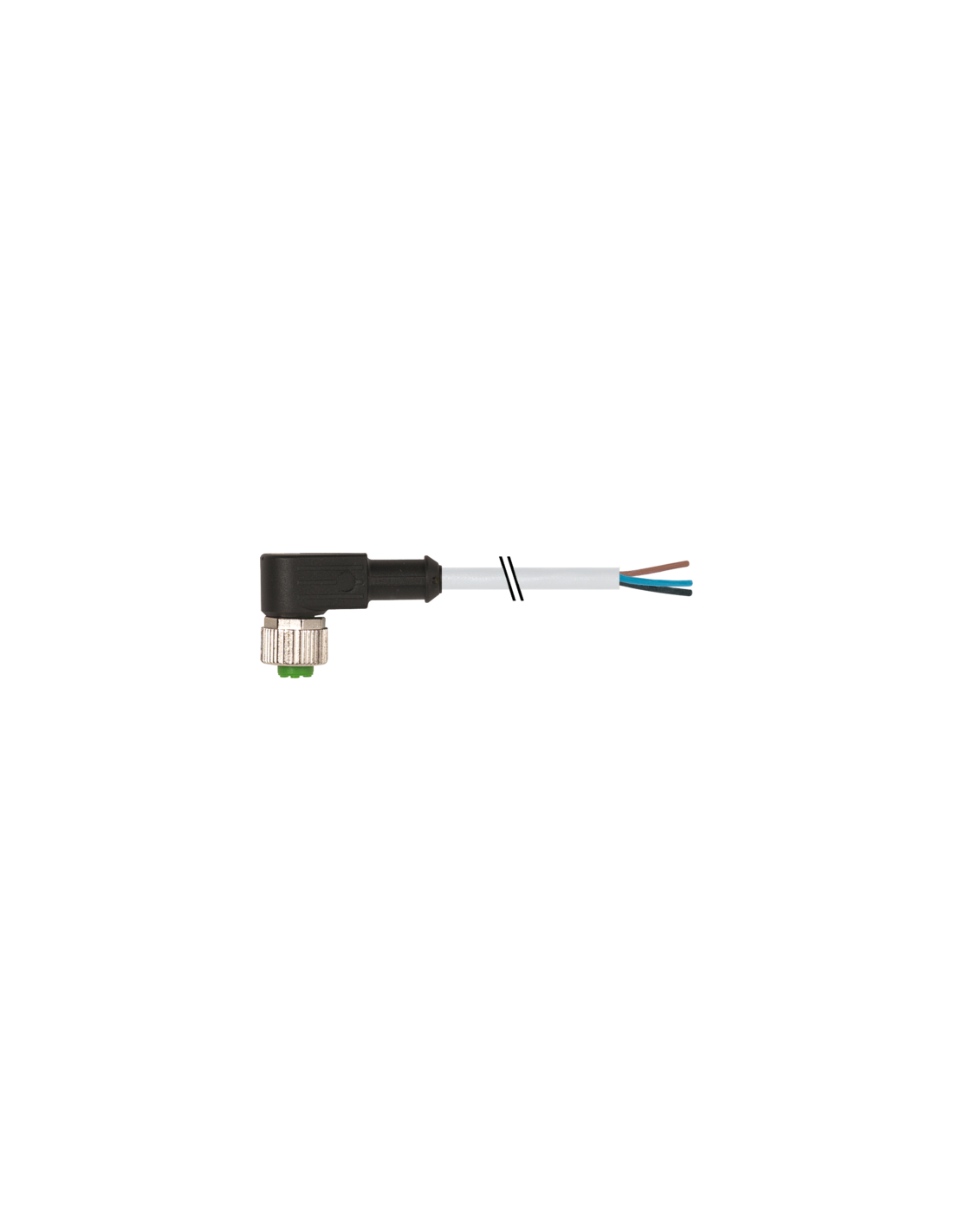

Konektor M12 żeński kątowy z wolnymi końcami kabli 3-pin – 7000-12321-2130500
Konektor M12 żeński kątowy z wolnymi końcami kabli to niezawodny element przeznaczony do zastosowań przemysłowych, automatyki oraz techniki sterującej. Dzięki wysokiej odporności na czynniki zewnętrzne zapewnia trwałe i bezpieczne połączenia elektryczne w wymagających środowiskach.
Zalety i możliwości zastosowania konektora M12 żeńskiego kątowego
Złącze M12 kątowe z wolnymi końcami przewodów oferuje elastyczność w podłączaniu do różnorodnych urządzeń przemysłowych, takich jak czujniki, siłowniki, moduły sterujące czy rozdzielacze sygnałów. Długość kabla wynosząca 5 m pozwala na wygodne prowadzenie instalacji, nawet w dużych maszynach czy szafach sterowniczych. Złącze kątowe ułatwia montaż w trudno dostępnych miejscach oraz pozwala na efektywne prowadzenie okablowania.
- Wysoka klasa szczelności (IP65, IP66K, IP67) zapewnia ochronę przed pyłem i wodą – idealne do pracy w wymagających warunkach przemysłowych.
- 3 żyły o oznaczeniach kolorystycznych (brązowy, niebieski, czarny) – szybka i prawidłowa identyfikacja podczas montażu.
- Kątowy typ odejścia kabla – łatwy montaż w miejscach o ograniczonej przestrzeni.
- Przewód wysokiej jakości z izolacją PVC – odporny na oleje, płomienie oraz czynniki chemiczne (do sprawdzenia w aplikacjach specjalnych).
- Pozłacane styki zwiększają niezawodność połączenia i minimalizują oporność elektryczną.
- Uniwersalne zastosowanie – automatyka przemysłowa, maszyny produkcyjne, linie montażowe, robotyka, czujniki, systemy pakujące.
Budowa i bezpieczeństwo połączeń wtyku M12 żeńskiego kątowego
Trzy piny w standardzie M12 umożliwiają transmisję sygnałów oraz zasilania, spełniając normę DIN EN 61076-2-101. Powłoka styków ze stopu miedzi oraz osłona z tworzywa PUR i PVC gwarantują wytrzymałość mechaniczną, odporność na ścieranie oraz czynniki środowiskowe. Maksymalne napięcie pracy wynosi 250 V, natomiast prąd na styk do 4 A, co pozwala na wykorzystanie złącza w większości standardowych aplikacji przemysłowych.
- Nakrętka radełkowana – wygodne i pewne dokręcenie złącza.
- Odporność na drgania i wstrząsy – złącze jest wyposażone w zabezpieczenie przeciwwstrząsowe.
- Ochrona mechaniczna kabla – możliwość zastosowania peszli (średnica wewnętrzna 10 mm) oraz dodatkowego zabezpieczenia przy użyciu opasek.
- Średnica przewodu – 4,6 mm, co ułatwia instalację w panelach i szafach sterowniczych.
Typowe zastosowania konektora M12 żeńskiego kątowego z wolnymi końcami kabli
Konektor M12 żeński kątowy znajduje szerokie zastosowanie w:
- SYSTEMACH AUTOMATYKI PRZEMYSŁOWEJ (czujniki, enkodery, przekaźniki bezpieczeństwa, układy IO-Link i inne interfejsy komunikacyjne).
- MASZYNACH I URZĄDZENIACH PRODUKCYJNYCH – zapewnia szybkie, uniwersalne i pewne łączenie elementów automatyki bez konieczności lutowania.
- PANELACH I SZAFACH STEROWNICZYCH – estetyczne prowadzenie kabli oraz wysoka niezawodność.
- SYSTEMACH ROZDZIAŁU SYGNAŁÓW I ZASILANIA.
- ROBOTYCE oraz w aplikacjach specjalnych, np. w przemyśle spożywczym i chemicznym (po uprzednim sprawdzeniu odporności materiałów na agresywne media).
Wybierając złącze M12 żeńskie kątowe z wolnymi końcami kabli 3-pin, można liczyć na odporność, łatwość montażu oraz zgodność z najważniejszymi normami przemysłowymi.
