F&B-Steel
Męski prosty
M12, 4-piny
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 32 V |
| Napięcie robocze DC maks. | 32 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

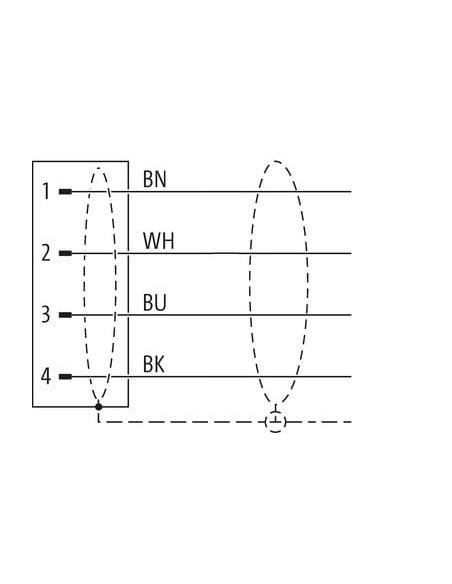

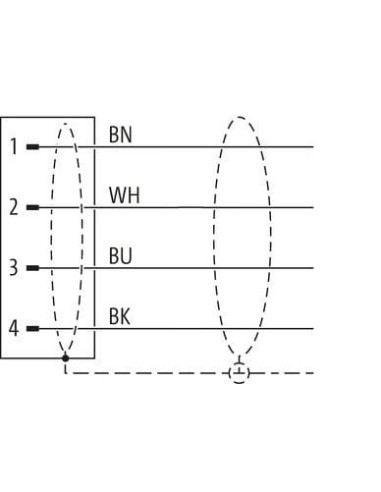

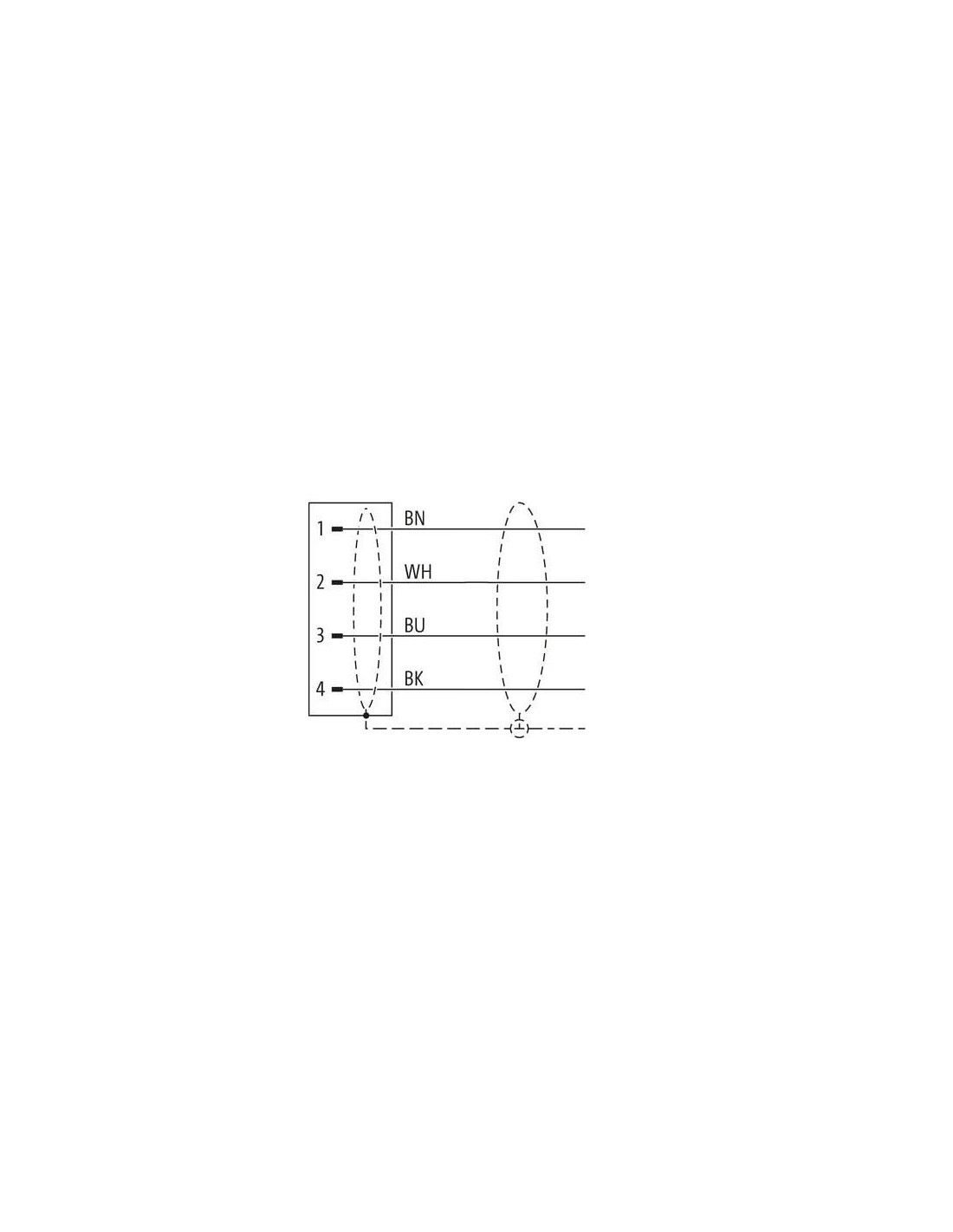

| wire arrangement | , biały, niebieski, czarny |
General data | Cable
| Identyfikacja przewodu | 336 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , biały, niebieski, czarny |
Mechanical data | Cable
| Cable weigth | 43,01 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-S |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 5 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 180 |
| Diameter of single wires | 0,05 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -50 °C |
| Temperatura robocza maks. (stała) | 125 °C |
| Temperatura robocza min. (w ruchu) | -30 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |

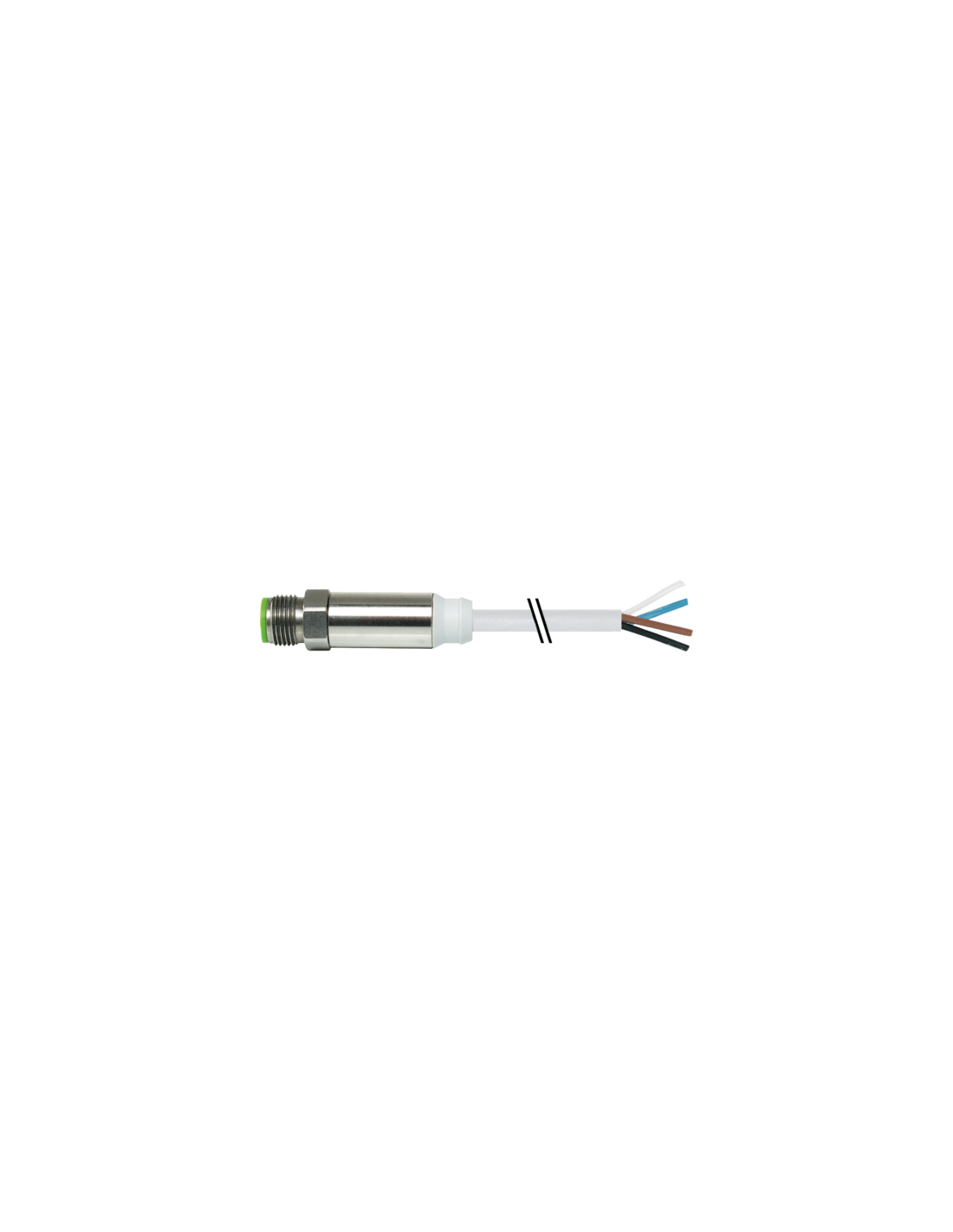

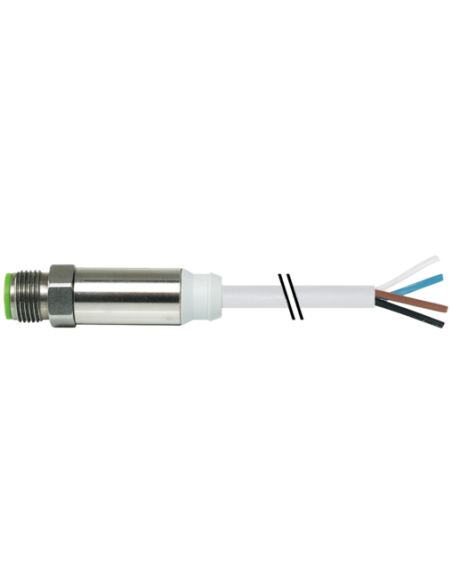

Złącze M12 stalowe proste – Przewód 15 m z wyprowadzeniem kablowym 7044-12021-3361500
M12-Staldamski 0° na kabel o numerze katalogowym 7044-12021-3361500 to profesjonalne złącze przemysłowe dedykowane do wymagających zastosowań w automatyce, robotyce oraz instalacjach przemysłowych. Produkt został wyposażony w wysokiej jakości kabel o długości 15 metrów, zakończony otwartym końcem, co umożliwia indywidualne przyłączenie do różnorodnych urządzeń i systemów sterowania.
Wysoka odporność – złącze M12 dla branży spożywczej i przemysłowej
Dzięki wykonaniu z stali nierdzewnej 1.4404 (V4A), złącze M12 charakteryzuje się wyjątkową odpornością na korozję, chemikalia i czynniki środowiskowe. Spełnia to wysokie standardy branży spożywczej (F&B), farmaceutycznej oraz wszędzie tam, gdzie wymagana jest higiena i trwałość elementów połączeniowych.
Bezpieczne i szczelne połączenie M12 – stopień ochrony IP68/IP69K
- Stopień ochrony IP68 oraz IP69K zapewnia szczelność złącza nawet podczas intensywnego zmywania wysokociśnieniowego oraz zanurzenia w wodzie.
- Zabezpieczenie przeciwwstrząsowe i solidna konstrukcja minimalizują ryzyko przypadkowego rozłączenia lub uszkodzenia w warunkach przemysłowych.
Uniwersalność i kompatybilność – męski prosty wtyk M12 z otwartym końcem
Złącze posiada popularny gwint M12 x 1 oraz 4 piny z kodowaniem A, a także jest dostosowane do standardów montażowych w automatyce przemysłowej. Produkt może być wykorzystywany do przesyłania sygnałów oraz zasilania w szerokim zakresie napięć – nawet do 32V AC/DC, co zapewnia elastyczność zastosowań.
Kabel TPE-S – wytrzymałość, elastyczność i bezpieczeństwo
- Przewód TPE-S wyróżnia się doskonałą odpornością na oleje, płomienie, benzynę oraz liczne chemikalia, co jest potwierdzone certyfikatami i normami.
- Bardzo szeroki zakres temperatur pracy: od -50°C do +125°C przy instalacji stałej, co pozwala na pracę w urządzeniach funkcjonujących zarówno w niskich, jak i wysokich temperaturach.
- Przewodnik skręcany z gołej miedzi oraz izolacja bezhalogenowa zapewniają bezpieczeństwo eksploatacji oraz długotrwałą wytrzymałość mechaniczną.
Typowe zastosowania złącza M12 stalowego z otwartym końcem
Produkt doskonale sprawdza się w:
- Połączeniach czujników i aktuatorów w automatyce przemysłowej,
- Systemach sterowania maszyn i linii technologicznych,
- Instalacjach wymagających wysokiej szczelności i odporności na intensywne mycie,
- Aplikacjach spożywczych, farmaceutycznych, chemicznych oraz transportowych.
Dodatkowe zalety i uwagi montażowe
Łatwa instalacja dzięki męskiemu złączu prostemu i wyraźnej kolorystyce przewodów (brązowy, biały, niebieski, czarny) pozwala na szybkie i pewne przyłączenie. Aby zachować pełną szczelność i trwałość połączenia, zaleca się przestrzeganie minimalnych promieni gięcia oraz odpowiednie zabezpieczenie przewodu przed nadmiernym obciążeniem mechanicznym.
