M12, 5-piny
Żeński proste
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

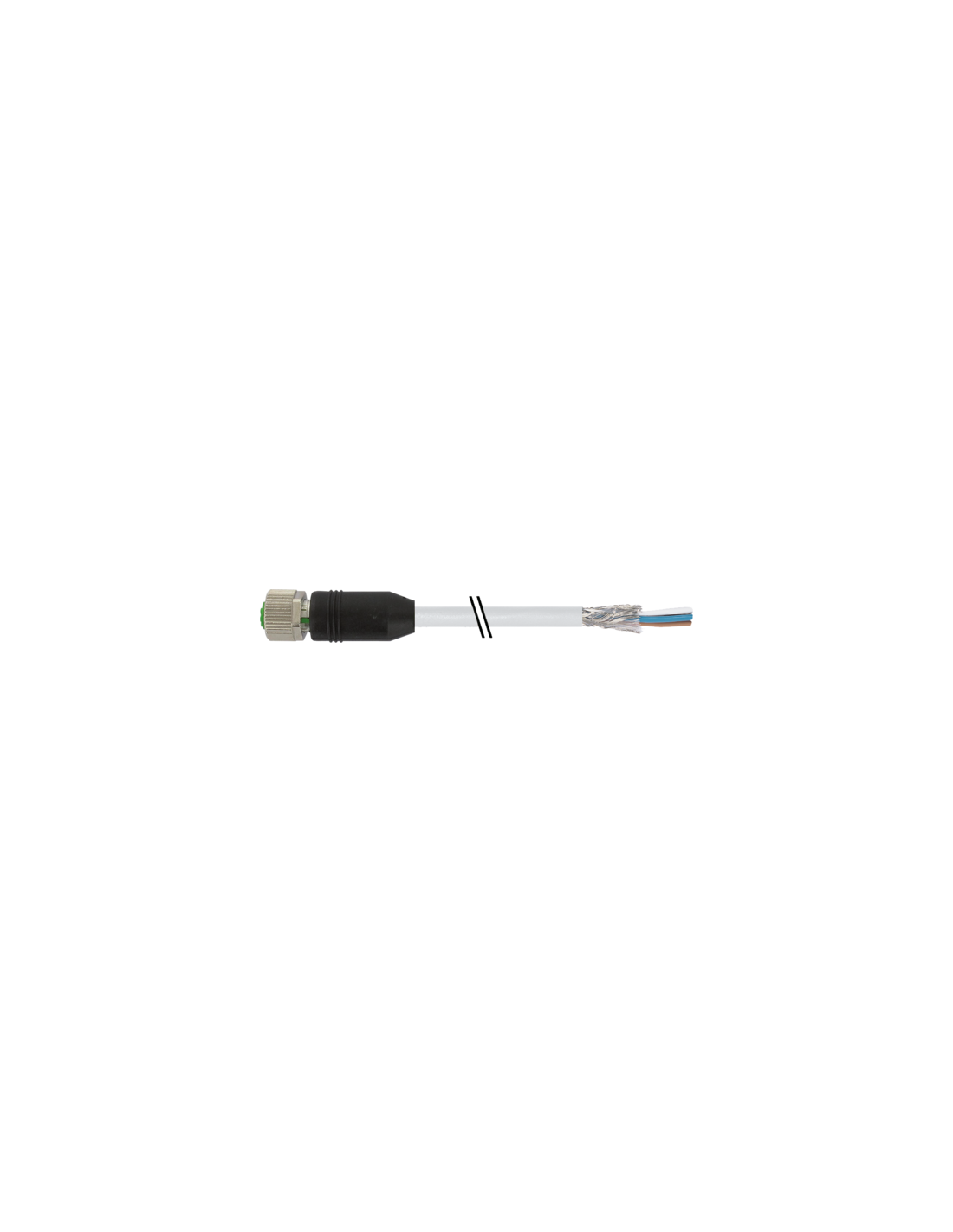

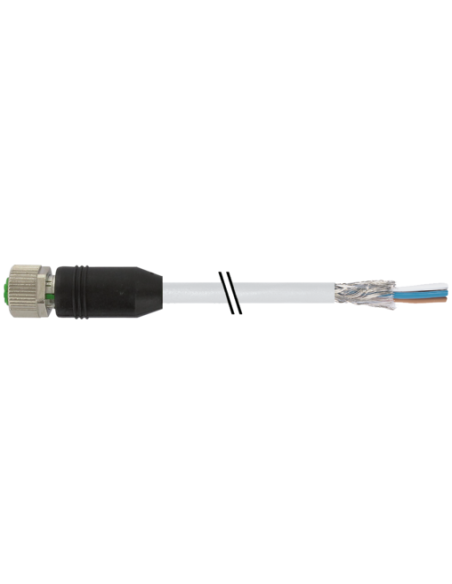

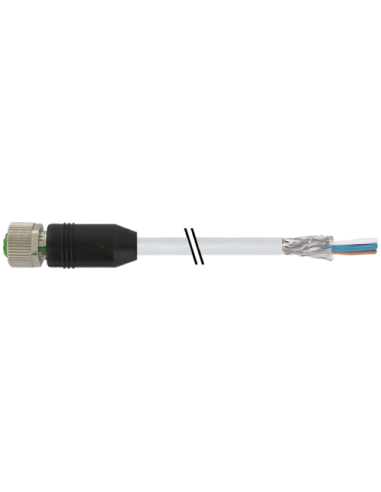

Konektor M12 żeński prosty z kablem 25 m – 7000-13221-3492500
Konektor M12 żeński prosty z wolnym końcem przewodu to niezawodne rozwiązanie do przemysłowych aplikacji automatyki, gdzie kluczowe znaczenie ma trwałość, bezpieczeństwo połączeń oraz odporność na czynniki zewnętrzne. Model 7000-13221-3492500 jest kompatybilny z wieloma systemami sterowania, czujnikami oraz urządzeniami wykonawczymi.
Najważniejsze cechy złącza M12 – 5-pinowe, prosty przewód, ekranowany
- Wysoka odporność mechaniczna – złącze wykonane z wysokiej jakości tworzywa sztucznego oraz metalu, odporne na wstrząsy i obciążenia mechaniczne.
- Wytrzymałość na warunki przemysłowe – obudowa wykonana z tworzywa PUR oraz metalowych elementów pokrytych niklem zapewnia doskonałą ochronę przed wilgocią, kurzem i olejami.
- Kodowanie A – gwarantuje bezpieczeństwo i poprawność połączeń elektrycznych, co jest istotne w aplikacjach przemysłowych.
- Ekranowany kabel – chroni przed zakłóceniami elektromagnetycznymi, co jest kluczowe przy przesyle sygnałów i danych w trudnych warunkach produkcyjnych.
- Długość przewodu 25 metrów – umożliwia instalację na rozległych stanowiskach roboczych oraz w dużych maszynach.
- Stopień ochrony IP65, IP66K, IP67 – zapewnia odporność na pył, wodę (również pod ciśnieniem) oraz inne wymagające warunki środowiskowe.
Możliwości zastosowania złącza M12
Konektor M12 żeński prosty sprawdza się w wielu branżach, takich jak:
- automatyka przemysłowa,
- transport i logistyka,
- systemy sterowania maszyn,
- linie produkcyjne,
- czujniki i przetworniki,
- systemy bezpieczeństwa oraz instalacje wymagające szczelnych i pewnych połączeń.
M12, 5-pinowy, ekranowany przewód doskonale sprawdza się zarówno w transmisji sygnałów cyfrowych, jak i analogowych, a także w zasilaniu drobnych urządzeń. Dzięki trwałej obudowie PUR i odpornemu na oleje oraz chemikalia płaszczowi, może być stosowany w miejscach narażonych na trudne warunki środowiskowe.
Budowa i bezpieczeństwo połączeń M12 z wolnym końcem
- Prosty typ montażu – szybki montaż i podłączenie do instalacji dzięki intuicyjnej konstrukcji złącza.
- Gwint M12 x 1 – szeroka kompatybilność z innymi złączami M12 stosowanymi w przemyśle.
- Zaciskanie i przykręcanie – trwałość i odporność na rozłączenie nawet przy wibracjach i ruchomych aplikacjach.
- Kodowanie A – wyklucza omyłkowe podłączenie.
Korzyści z zastosowania kabla ekranowanego PUR w konektorze M12
- Bardzo dobra odporność na ścieranie i uszkodzenia mechaniczne
- Ekranowanie z oplotem miedzianym – ochrona sygnałów przed zakłóceniami EMC
- Możliwość pracy w szerokim zakresie temperatur (-40°C do +80°C)
- Odporny na oleje, chemikalia i płomienie
- Bezołowiowy, wolny od kadmu i FCKW, bezhalogenowy
Przewód o długości 25 metrów umożliwia elastyczną instalację nawet w rozbudowanych systemach oraz dużych maszynach. Taki konektor może być zastosowany we wszelkiego rodzaju rozdzielniach, pulpitach, szafach sterowniczych, a także bezpośrednio na liniach produkcyjnych.

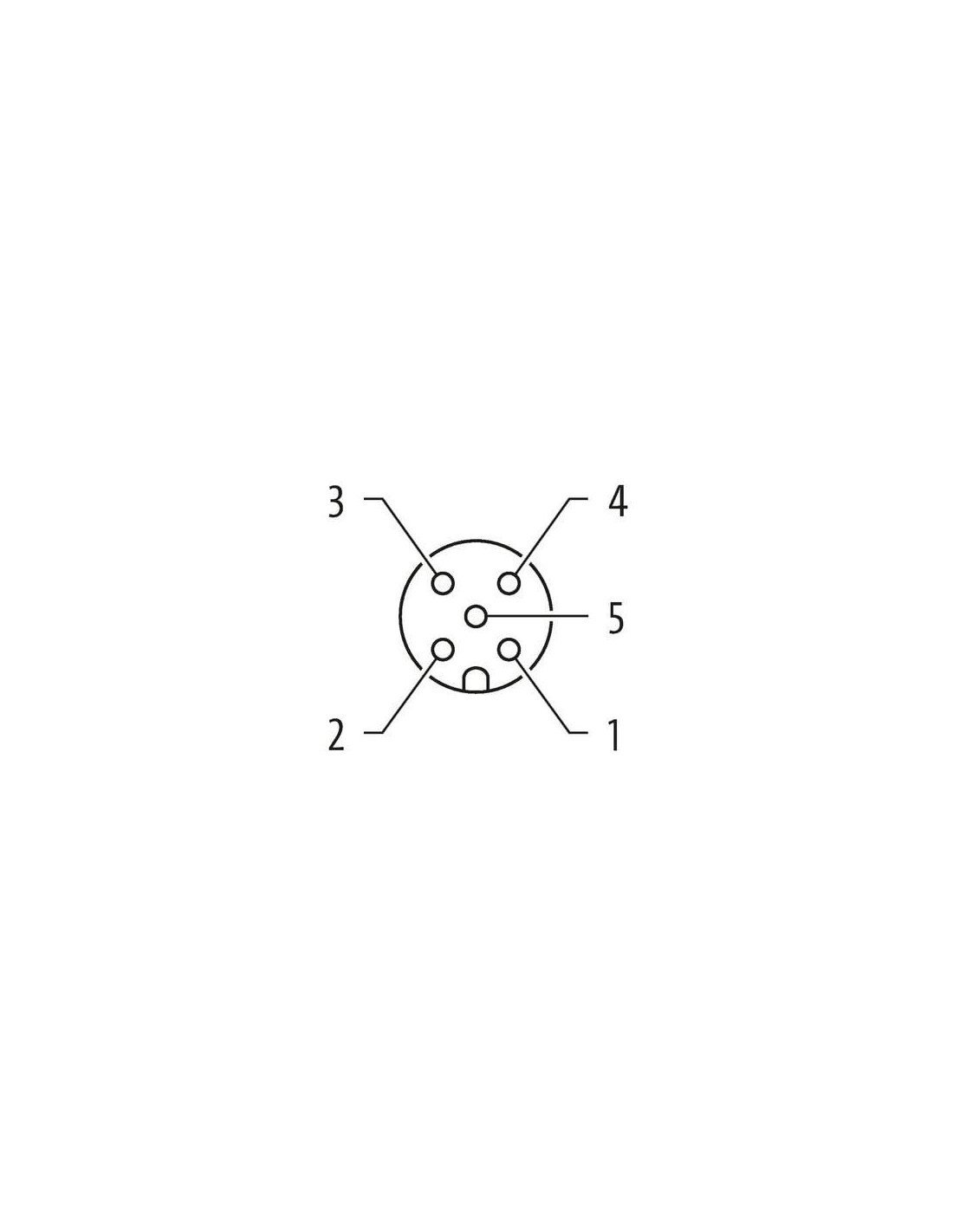

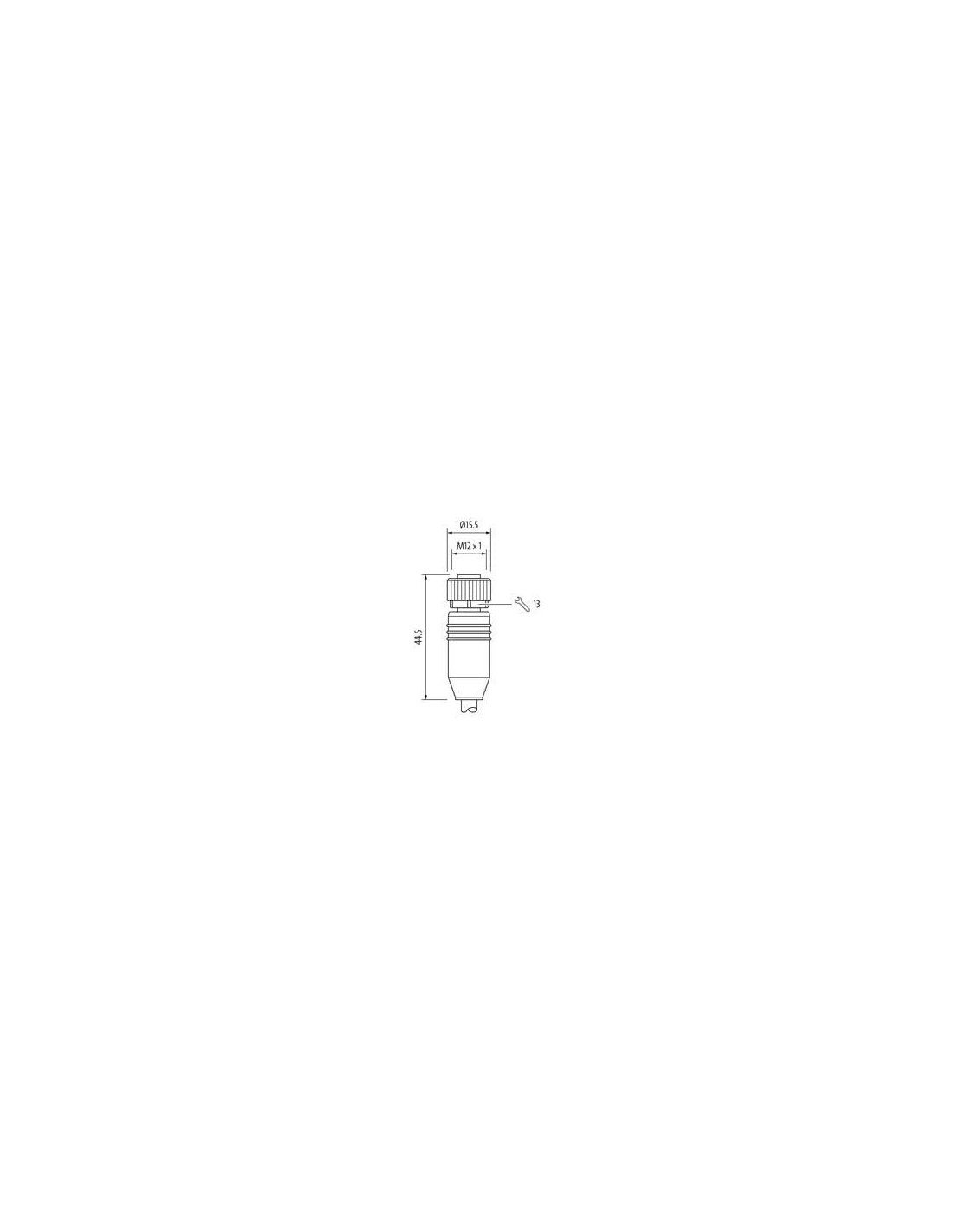

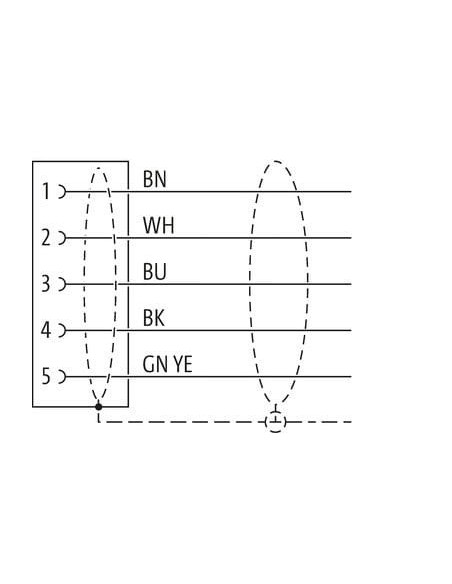

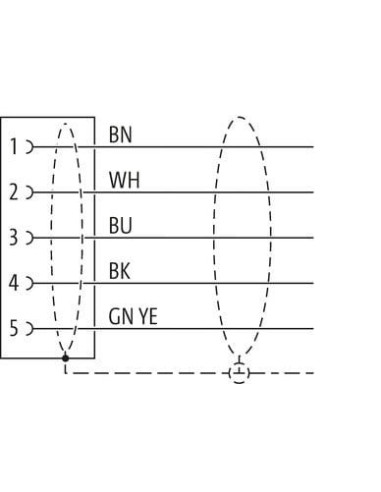

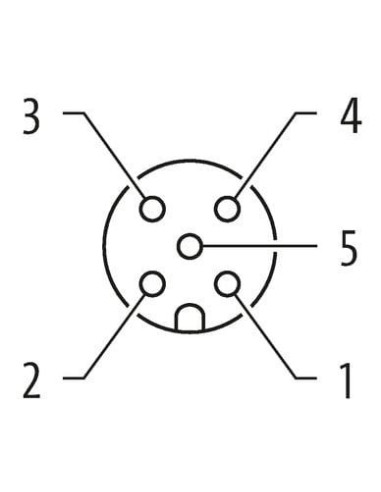

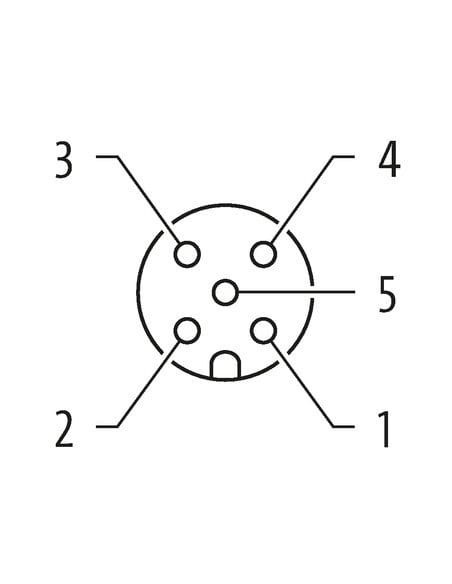

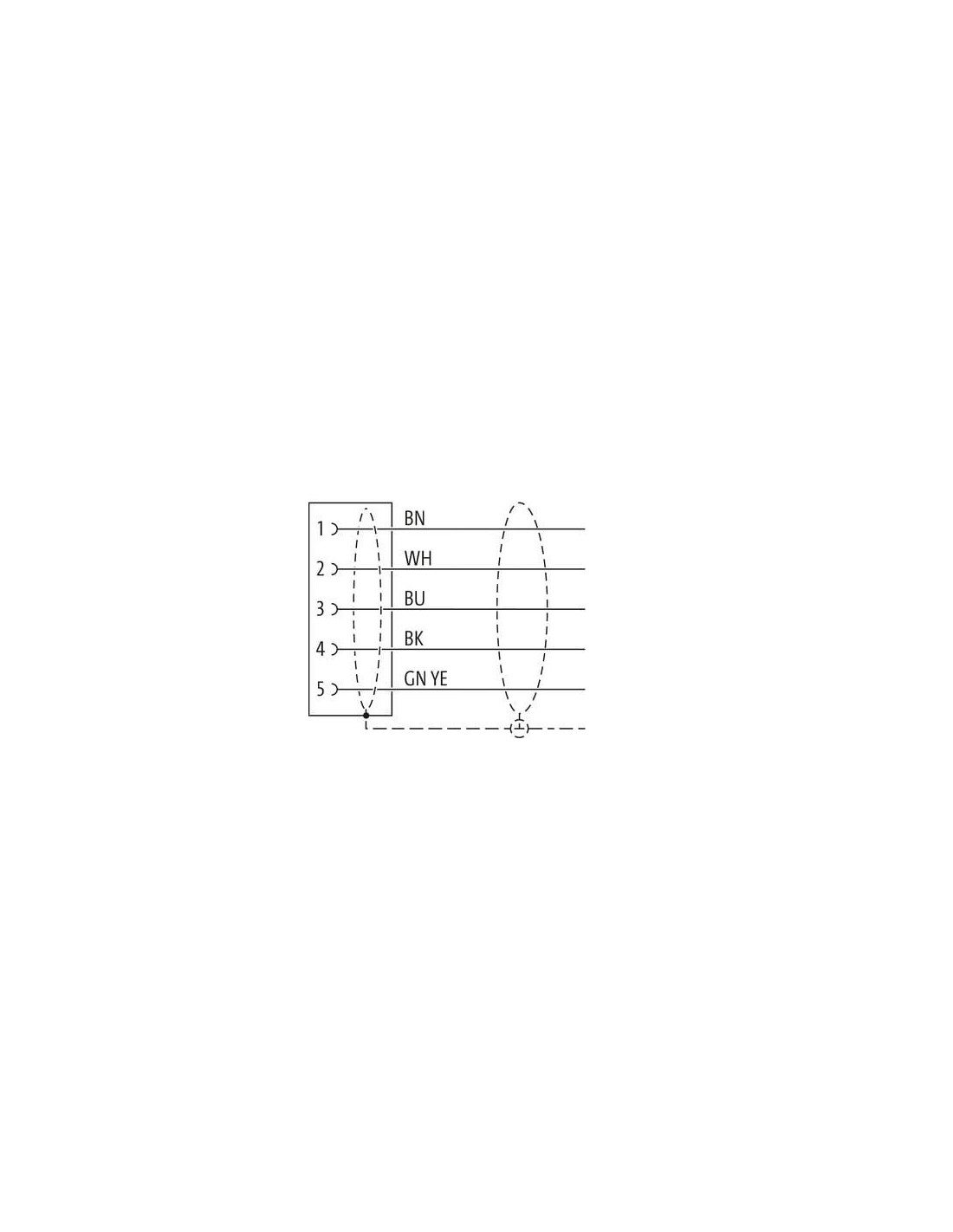

Złącze M12 żeńskie – rysunek techniczny, schemat i opis przewodów
Układ pinów oraz schemat połączeń kablowych dostępny na ilustracjach ułatwia prawidłowe podłączenie. Standardowe oznakowanie przewodów (BN, WH, BU, BK, GN/YE) pozwala na bezbłędną identyfikację połączeń.
- Pin 1 – brązowy (BN)
- Pin 2 – biały (WH)
- Pin 3 – niebieski (BU)
- Pin 4 – czarny (BK)
- Pin 5 – zielono-żółty (GN/YE)
M12 żeński konektor prosty z kablem 7000-13221-3492500 to solidne i uniwersalne rozwiązanie dla szerokiej gamy aplikacji przemysłowych oraz automatyki, gwarantujące długotrwałą i bezawaryjną pracę w wymagających warunkach środowiskowych.
