Dostępny
Żeński proste
M8, 3-piny
ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 640 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 44 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

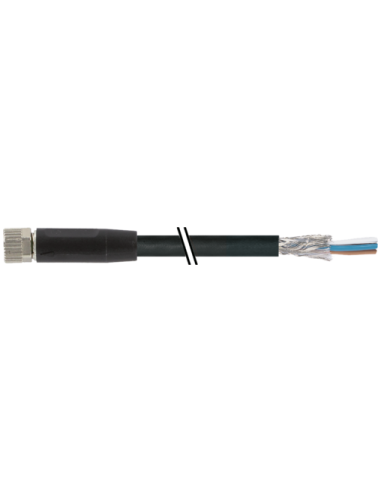

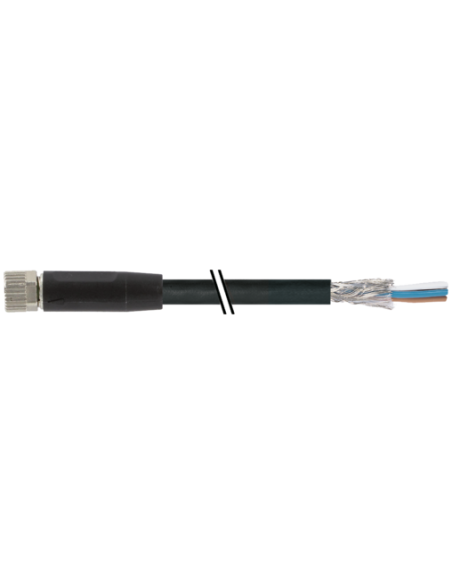

Konektor M8 żeński z prostym wyprowadzeniem i ekranowanym kablem – 7000-08741-6401000
Konektor M8 żeński prosty z wolnym końcem kabla o długości 10 m to niezawodne i wytrzymałe rozwiązanie do przemysłowych aplikacji automatyki, czujników oraz systemów sterowania. Model 7000-08741-6401000 wyróżnia się solidną konstrukcją, wysoką odpornością mechaniczną i chemiczną oraz uniwersalnością zastosowania.
Zastosowania konektora M8 – szeroki zakres możliwości
Złącze M8 żeńskie znajduje szerokie zastosowanie w instalacjach wymagających szybkiego, pewnego i odpornego na czynniki zewnętrzne połączenia elektrycznego:
- Automatyka przemysłowa
- Systemy czujników i aktuatorów
- Technika sterowania maszynami i liniami produkcyjnymi
- Aplikacje wymagające ekranowania przed zakłóceniami elektromagnetycznymi
- Przewodowe systemy transmisji sygnałów
Najważniejsze cechy produktu – trwałość i bezpieczeństwo
Konektor zaprojektowano do pracy w wymagających środowiskach przemysłowych, gdzie kluczowe znaczenie ma wysoka szczelność i odporność mechaniczna. Do głównych atutów tego modelu należą:
- Stopień ochrony IP65, IP66K, IP67 – zabezpieczenie przed pyłem oraz silnymi strumieniami wody i chwilowym zanurzeniem
- Ekranowanie kabla (oplot miedziany, ocynowany) – skuteczna ochrona sygnału przed zakłóceniami
- Obudowa i płaszcz z PUR – doskonała odporność na oleje, chemikalia i promieniowanie UV
- Złącze 3-pinowe, kodowanie typu A – umożliwia pewne i szybkie połączenie urządzeń zgodnych ze standardem M8
- Pozłacane styki zapewniają niezawodność i niską rezystancję kontaktu
- Zabezpieczenie przeciwwstrząsowe oraz montaż przykręcany – odpowiednie do środowisk o dużym natężeniu drgań
Konstrukcja i przewód – niezawodność na lata
Kabel o długości 10 m wykonano w technologii 3 żył skręcanych (skrętka miedziana), ekranowanych oplotem miedzianym, co przekłada się na stabilność transmisji sygnału nawet w otoczeniu silnego pola elektromagnetycznego. Izolacja przewodów z PP zapewnia dodatkową odporność na czynniki chemiczne oraz temperatury w zakresie od -40°C do +90°C. Kabel spełnia normy UL 1581 i IEC 60332-2-2 w zakresie odporności na płomień.
Typowa konfiguracja i montaż

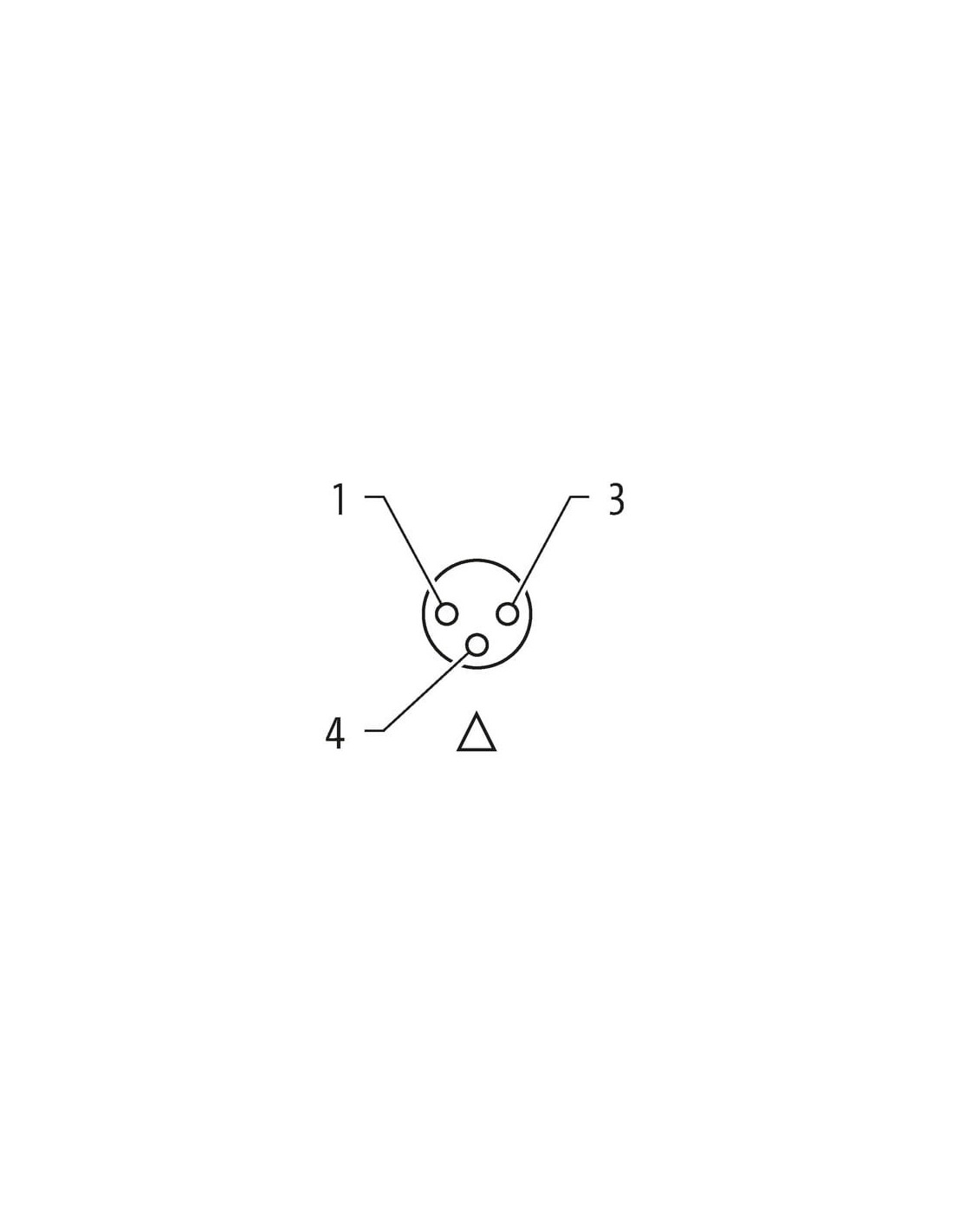

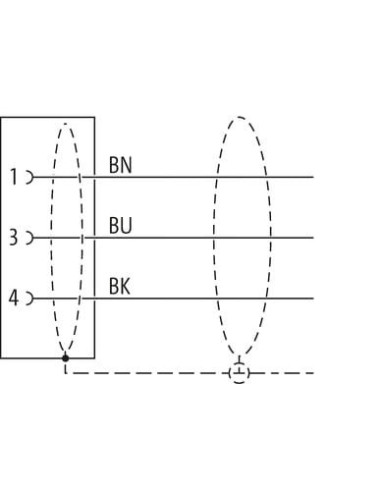

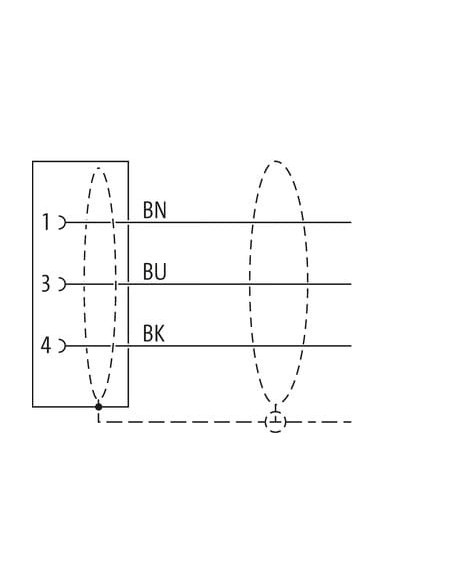

Produkt wyposażony jest w standardowy gwint M8 x 1, umożliwiający szybki montaż w panelach oraz urządzeniach. Konstrukcja z prostym wyprowadzeniem kabla pozwala na łatwą integrację z istniejącą instalacją, natomiast schemat wyprowadzeń (BN, BU, BK) ułatwia prawidłowe podłączenie według kodowania.
Zalety i bezpieczeństwo użytkowania
Dzięki zastosowaniu odpornych materiałów i zaawansowanej technologii produkcji konektor M8 żeński prosty cechuje się długą żywotnością oraz wysokim poziomem bezpieczeństwa eksploatacji. Produkt nie zawiera szkodliwych substancji takich jak ołów, kadm, FCKW, halogeny czy silikon. Struktura przewodu umożliwia elastyczne układanie nawet w ruchomych aplikacjach przemysłowych (gięcie oraz skręcanie, odporność na cykle C-track).
Podsumowanie – konektor M8 z ekranowanym kablem 10 m
Konektor M8 żeński, prosty z ekranowanym, giętkim przewodem PUR to wybór dedykowany do instalacji narażonych na trudne warunki środowiskowe, drgania oraz zakłócenia elektromagnetyczne. Znajduje zastosowanie wszędzie tam, gdzie liczy się niezawodność połączenia, szczelność oraz odporność na media przemysłowe. Uniwersalny charakter oraz wysokie parametry elektryczne i mechaniczne sprawiają, że jest to sprawdzone rozwiązanie do automatyki przemysłowej, systemów bezpieczeństwa i sterowania maszynami.
