Żeński proste
M8, 3-piny
ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 200 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 52,8 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

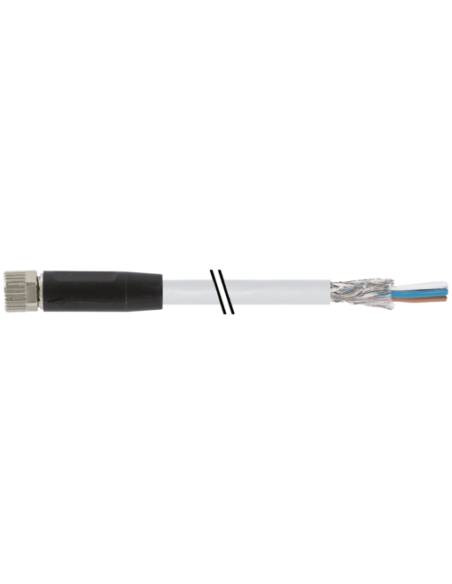

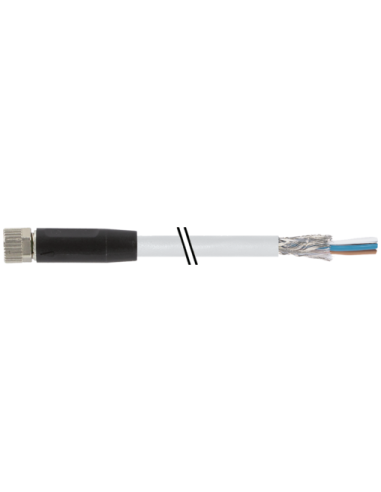

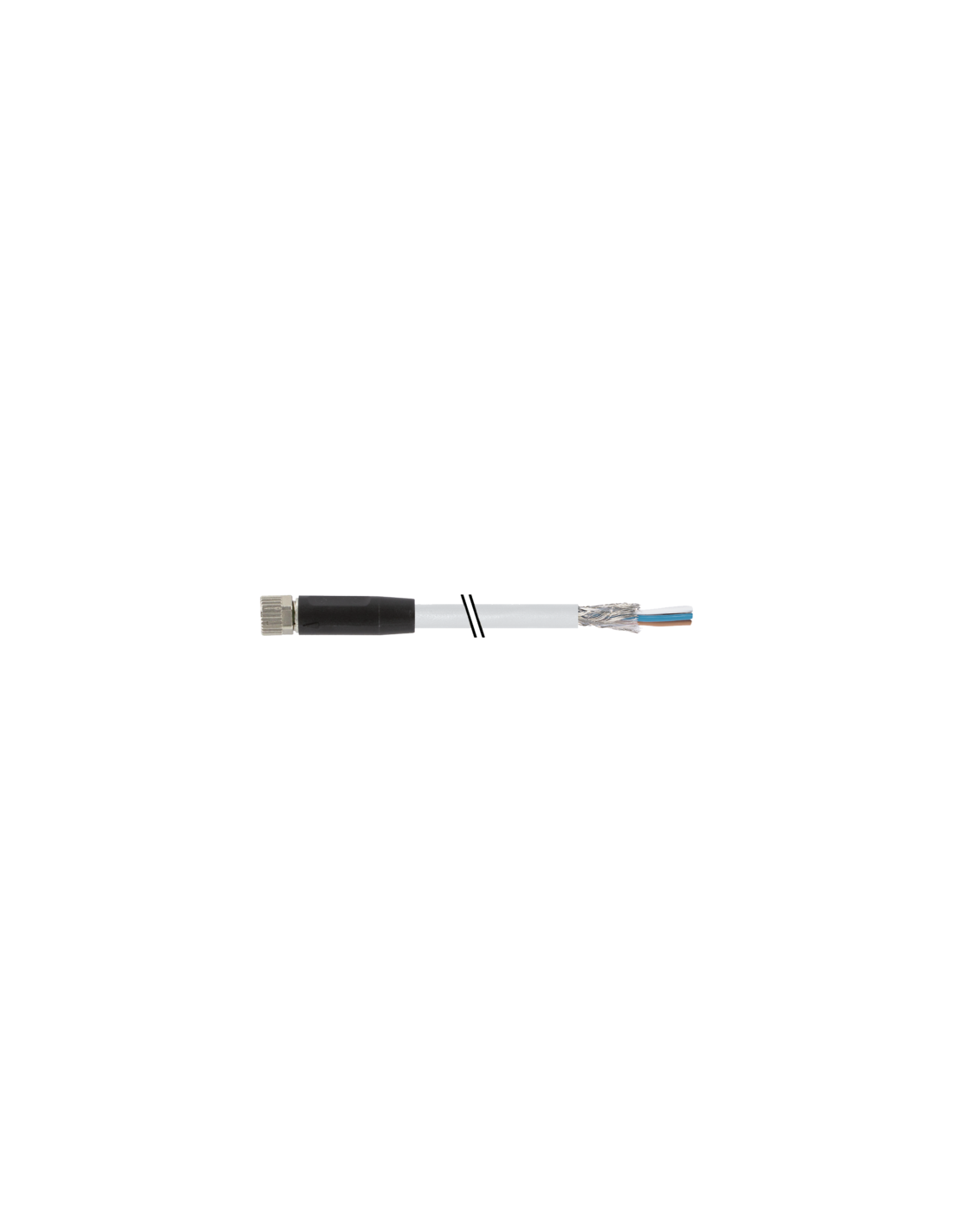

Konektor M8 żeński prosty z wolnym końcem kabla – 3 piny, ekranowany, przewód 10 m – kod 7000-08741-2001000
Konektor M8 żeński prosty z wolnym końcem kabla to wytrzymały i uniwersalny element, przeznaczony przede wszystkim do zastosowań przemysłowych, automatyki oraz instalacji maszynowych. Produkt charakteryzuje się wysoką jakością wykonania, odpornością na warunki środowiskowe oraz ergonomiczną konstrukcją, ułatwiającą montaż.
Charakterystyka i zalety konektora M8 żeńskiego z przewodem 10 m
- Solidna konstrukcja – obudowa wykonana z odpornego na chemikalia i oleje tworzywa sztucznego.
- Wysoki stopień ochrony – spełnia normy szczelności IP65, IP66K, IP67, co zapewnia odporność na kurz, wodę oraz chwilowe zanurzenie.
- Ekranowanie kabla – przewód wyposażony w oplot miedziany ocynowany (pokrycie 80%) oraz dodatkowe bandowanie (fleece, folia), które gwarantuje ochronę przed zakłóceniami elektromagnetycznymi.
- Uniwersalność – standardowy gwint M8 x 1 oraz kodowanie A umożliwiają prosty montaż w większości dostępnych na rynku systemów automatyki.
- Trwałość – pozłacane złącza stykowe zapewniają długotrwałą i niezawodną pracę, nawet przy częstym użytkowaniu.
- Wytrzymałość mechaniczna – przystosowany do obciążeń dynamicznych, z zabezpieczeniem przeciwwstrząsowym.
- Bezpieczeństwo użytkowania – produkt spełnia rygorystyczne normy przemysłowe, w tym DIN EN 61076-2-104, oraz posiada szereg certyfikatów bezpieczeństwa.
Typowe zastosowania konektora M8 z wolnym przewodem
Produkt znajduje szerokie zastosowanie w wielu branżach, takich jak:
- Automatyka przemysłowa – szybkie i bezpieczne podłączanie czujników, siłowników, enkoderów oraz elementów automatyki.
- Maszyny pakujące i produkcyjne – idealny do połączeń, które wymagają zachowania wysokiej szczelności oraz odporności na czynniki zewnętrzne.
- Instalacje liniowe i robotyka – zastosowanie w prowadzeniu przewodów w ruchomych segmentach stanowisk zrobotyzowanych.
- Technika pomiarowa i sterowanie procesami – połączenia sygnałowe dzięki ekranowaniu wysokiej jakości.
Parametry techniczne konektora M8 z przewodem 10 m
- Liczba pinów: 3
- Długość kabla: 10 m
- Materiał przewodu: PVC/PUR
- Przewód zakończony wolnym końcem (free cable end)
- Kolor izolacji: szary
- Przekrój żyły: 0,34 mm²
- Maksymalne napięcie pracy: 60 V DC / 50 V AC
- Maksymalny prąd na styk: 4 A
- Odporność na płomień, oleje i chemikalia: podwyższona odporność na agresywne media (zaleca się sprawdzenie zgodności materiałów z zastosowaniem).
- Minimalny promień gięcia: 10 x średnica zewnętrzna kabla
Budowa i sposób podłączenia

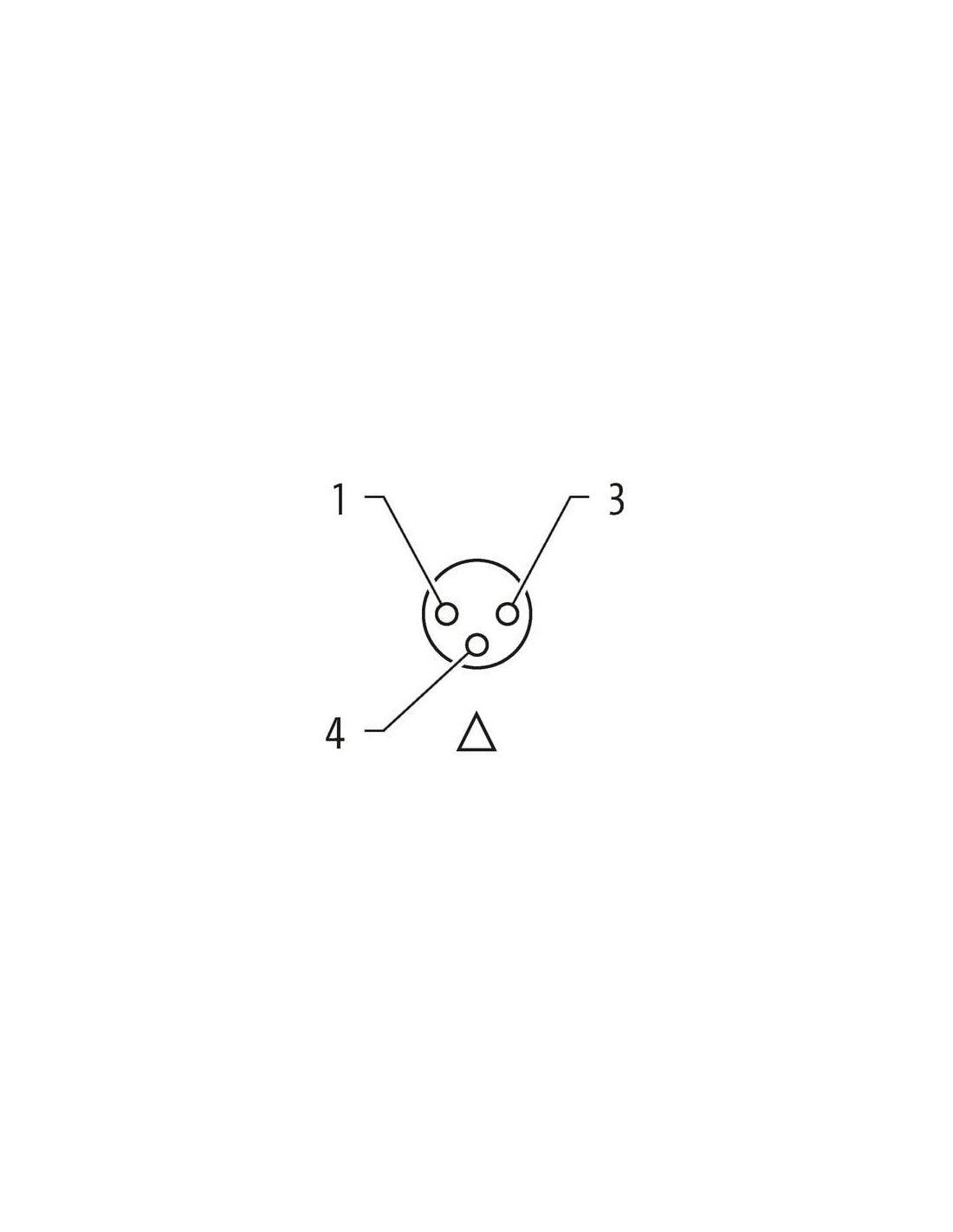

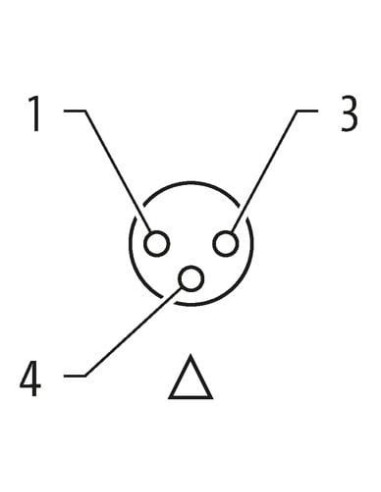

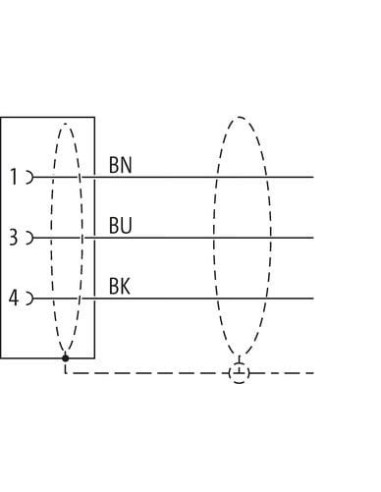

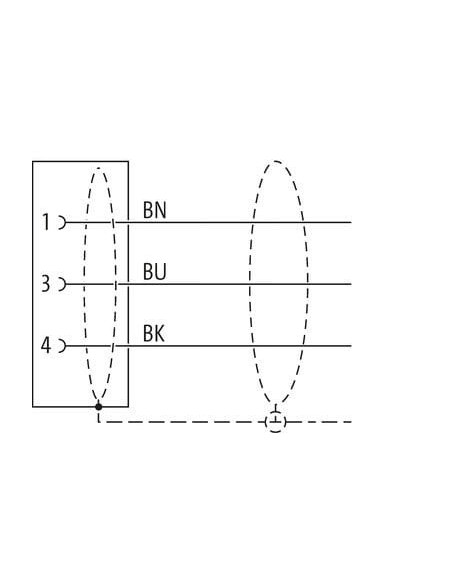

Budowa konektora M8 obejmuje korpus z tworzywa, niklowany pierścień śrubowy, kodowanie A oraz trzy pozłacane styki. Na końcu kabla przewody oznaczone są kolorystycznie: brązowy (BN), niebieski (BU), czarny (BK) – zgodnie z dołączonymi schematami podłączenia.
Dlaczego warto stosować konektory M8 w instalacjach automatyki?
Konektor M8 żeński z prostym wyjściem kabla zapewnia szybkie, powtarzalne i niezawodne połączenia, skracając czas montażu oraz minimalizując ryzyko błędów instalacyjnych. Standardowa konstrukcja gwarantuje kompatybilność z szeroką gamą urządzeń automatyki i czujników dostępnych w przemyśle.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
